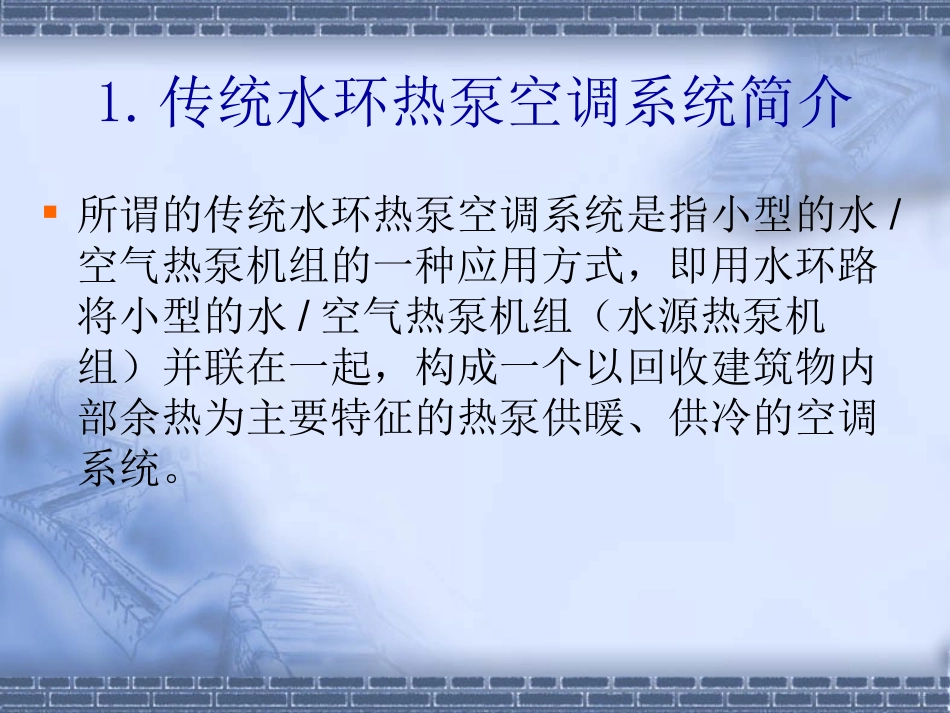

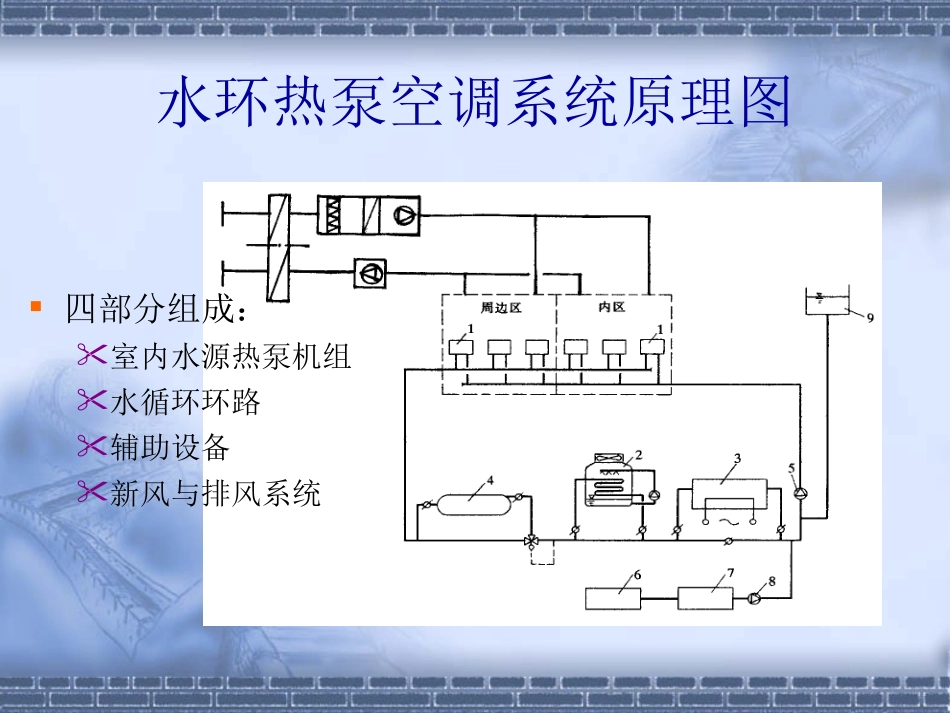

目录1、传统水环热泵空调系统简介2、传统水环热泵空调系统的问题3、井水源水环热泵空调系统4、土壤源水环热泵空调系统5、地表水源水环热泵空调系统6、双级耦合水环热泵空调系统7、结论1.传统水环热泵空调系统简介所谓的传统水环热泵空调系统是指小型的水/空气热泵机组的一种应用方式，即用水环路将小型的水/空气热泵机组（水源热泵机组）并联在一起，构成一个以回收建筑物内部余热为主要特征的热泵供暖、供冷的空调系统。水环热泵空调系统原理图四部分组成：室内水源热泵机组水循环环路辅助设备新风与排风系统水环热泵空调系统特点回收建筑内余热灵活性室内水/空气热泵机组运行的灵活性系统的灵活扩展能力系统布置紧凑、简洁灵活运行管理的方便与灵活性调节的灵活性双管系统，可达到同时供冷供热的效果小型的水/空气热泵机组的性能系数不如大型的冷水机组噪音旋转式压缩机：40-42dB(A)全封闭活塞压缩机：45-47dB(A)分体式：35dB(A)2.传统水环热泵空调系统的问题在热泵工况，用能不合理，不符合按质用能的原则建筑物内部负荷不大，建筑物内的内区面积小常规空调热源又常为燃煤锅炉水系统中设置加热设备（如电锅炉、燃油（气）锅炉等），从外部引入高位热能，以补充不足的建筑物余热量用高位能（电、燃气、油等）通过锅炉（或换热装置）变为循环水的低位能，再由室内水／空气热泵提升后向室内供热内区设置小型水/空气热泵，全年制冷制冷工况下，能耗比大型冷水机组为冷源的空调系统大3.井水源水环热泵空调系统闭式井水源水环热泵空调系统开式井水源水环热泵空调系统井水源水环热泵空调系统闭式图式井水源水环热泵空调系统开式图式4.土壤源水环热泵空调系统土壤源水环热泵空调双级泵系统土壤源水环热泵空调单级泵系统土壤源水环热泵空调双级泵系统图示土壤源水环热泵空调单级泵系统5.地表水源水环热泵空调系统闭式地表水源水环热泵空调系统开式地表水源水环热泵空调系统地表水源水环热泵空调系统闭式图地表水源水环热泵空调系统开式图6.双级耦合水环热泵空调系统寒冷地区井水、地表水、土地、空气温度比较低，无法直接用这些低位热源直接加热水环路的水。通过双级耦合热泵技术，在传统水环热泵系统中增加第一级热泵作为水环热泵系统的辅助加热装置。双级耦合水环热泵空调系统图式7.结论用热泵（空气/水热泵或水/水热泵）替代水环热泵空调系统中的加热装置，用再生能源替代水环热泵空调系统加热装置的高位能，使能量利用更加合理，水环热泵空调系统的节能效果和经济效益会更加改善和提高，其应用范围会更加广泛。谢谢大家！
