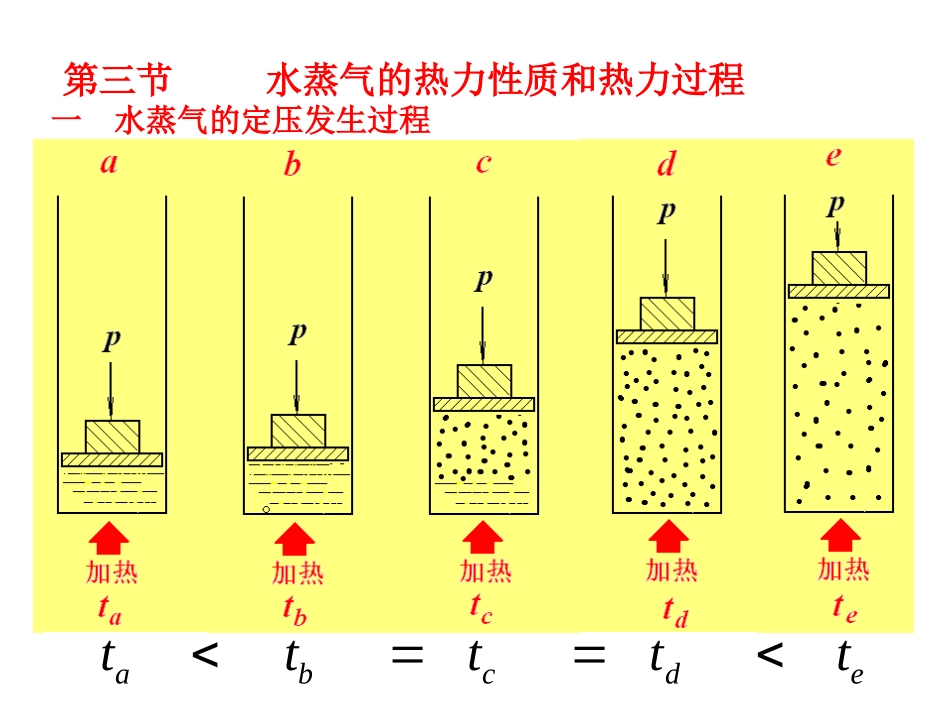

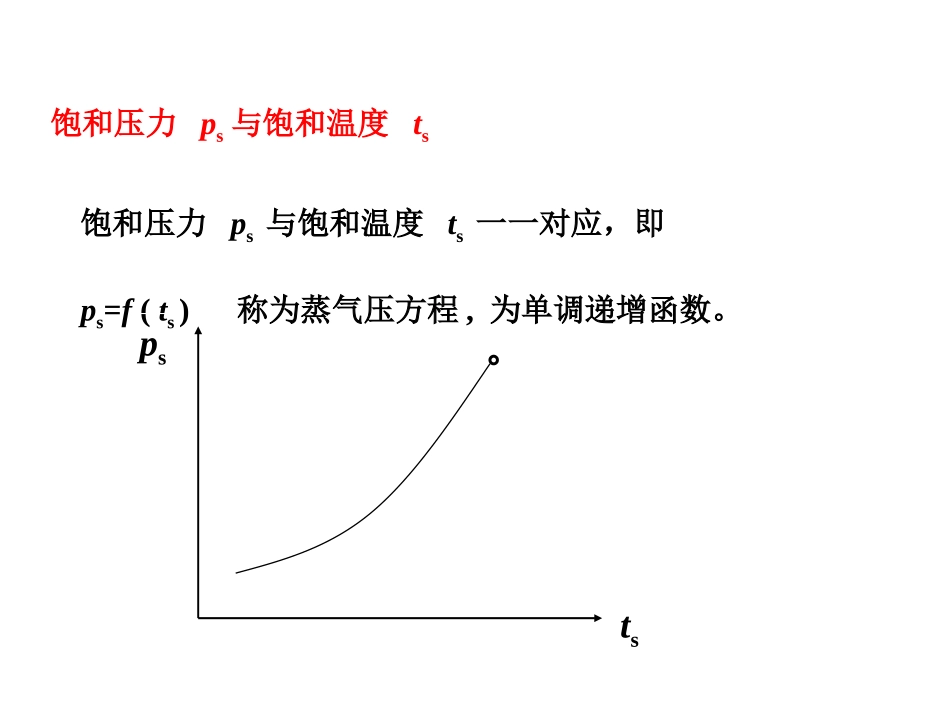

第三节水蒸气的热力性质和热力过程abcdettttt一水蒸气的定压发生过程五个状态a点:过冷水(未饱和液体)b点:饱和水(液体)c点:湿饱和蒸气d点:干饱和蒸气e点:过热蒸气(过热度D=t–ts)两条线饱和液体线A－Ｃ饱和气体线Ｂ－Ｃ临界点Ｃ(一个点)pcr=22.064MPaTcr=647.14K(393.99)℃vcr=0.003106m3/kg一点、两线、三区、五个状态三相线饱和压力ps与饱和温度ts饱和压力ps与饱和温度ts一一对应，即ps=f(ts)称为蒸气压方程,为单调递增函数。psts二水和水蒸气的状态参数''000kJ/kg0kJ/(kg.K)uspcr=22.064MPaTcr=647.14Kvcr=0.003106m3/kg1、临界点参数2、三相点参数3、零点的规定ttp=0.01℃ptp=611.659Pa以水的三相点状态下的饱和液体为基准点，并规定：''''00000611.6590.001000210.6117J/kg0hupv则:三水和水蒸气的表和图1、水和水蒸气表(1)、饱和水与饱和蒸汽热力性质表在饱和线上，只有一个独立变量，可以饱和温度或饱和压力为自变量来设计表格。这样就有两种形式的饱和水与饱和蒸汽热力性质表。饱和液体的参数用'表示；饱和气体的参数用"表示。''''""""ssptvuhsvuhsa饱和水与饱和蒸汽表（以温度排列）269b饱和水与饱和蒸汽表（以压力排列）271在湿饱和蒸气区,定义干度x'"(1)''''("')lgVmvmvvxvxvvvvvxggglmmxmmmmg饱和蒸气的质量,ml饱和水的质量湿饱和蒸气的状态参数为:'("')'("')'("')vvvvxhhhhxssssx'"''"''"'vvxvvhhxhhssxss(2)、未饱和水与过热蒸汽热力性质表在未饱和区和过热区，有两个独立变量，可以温度和压力为自变量来设计表格。表中涉及p、T、v、h、s五个变量2712、水蒸气的图(1)p--v图(定性分析)(2)T--s图(定性分析)三相线等压线(3)h--s图(定量分析)hsx=1tpxx=0v基本方程222111twpdvwvdpqTds2121tvpquwqhwquuqhh22110=()twpdvwvdpvpquhpv可逆过程四水蒸气基本热力过程1、定容过程2、定压过程21=0twpdvpvwqh3、定温过程2212110=()()tqTdswuuwhh4、定熵过程2211()tqTdsTsswquwqh•物质的相图(p)
