高压电线安全防护施工方案与高压电缆抢修方案汇编VIP专享VIP免费

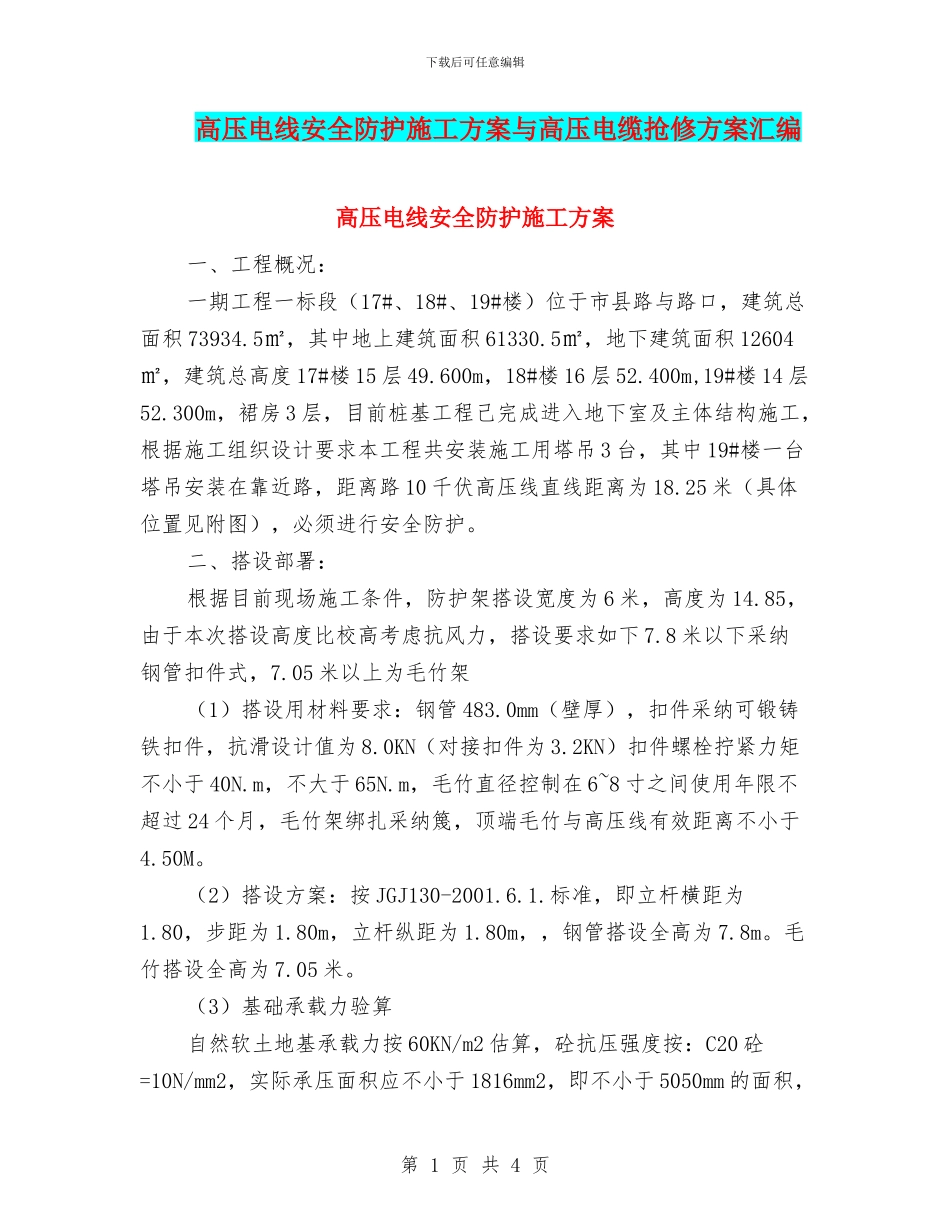

下载后可任意编辑高压电线安全防护施工方案与高压电缆抢修方案汇编高压电线安全防护施工方案一、工程概况：一期工程一标段（17#、18#、19#楼）位于市县路与路口，建筑总面积 73934.5㎡，其中地上建筑面积 61330.5㎡，地下建筑面积 12604㎡，建筑总高度 17#楼 15 层 49.600m，18#楼 16 层 52.400m,19#楼 14 层52.300m，裙房 3 层，目前桩基工程己完成进入地下室及主体结构施工，根据施工组织设计要求本工程共安装施工用塔吊 3 台，其中 19#楼一台塔吊安装在靠近路，距离路 10 千伏高压线直线距离为 18.25 米（具体位置见附图），必须进行安全防护。二、搭设部署：根据目前现场施工条件，防护架搭设宽度为 6 米，高度为 14.85，由于本次搭设高度比校高考虑抗风力，搭设要求如下 7.8 米以下采纳钢管扣件式，7.05 米以上为毛竹架（1）搭设用材料要求：钢管 483.0mm（壁厚），扣件采纳可锻铸铁扣件，抗滑设计值为 8.0KN（对接扣件为 3.2KN）扣件螺栓拧紧力矩不小于 40N.m，不大于 65N.m，毛竹直径控制在 6~8 寸之间使用年限不超过 24 个月，毛竹架绑扎采纳篾，顶端毛竹与高压线有效距离不小于4.50M。（2）搭设方案：按 JGJ130-2001.6.1.标准，即立杆横距为1.80，步距为 1.80m，立杆纵距为 1.80m，，钢管搭设全高为 7.8m。毛竹搭设全高为 7.05 米。（3）基础承载力验算自然软土地基承载力按 60KN/m2 估算，砼抗压强度按：C20 砼=10N/mm2，实际承压面积应不小于 1816mm2，即不小于 5050mm 的面积，第 1 页 共 4 页下载后可任意编辑砼厚度不小于 60mm 立杆基座应设木板衬垫，衬垫面积拟定为 100*100的定型支承件或类似的木板，。剪刀撑保证整体结构不变形，宽度不超过 7 根立杆，斜杆与水平面成 4560 度角，自上而下连续设置。扫地杆设置：纵向扫地杆采纳直角扣件固定在距离底座下皮 200处的立杆上，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。三、防护架的避雷设防1、在架子的较高部位的上端设置避雷针，避雷针用 3*30 的镀锌扁铁或 12mm 以上镀锌圆钢，长度为 1.52.0M。2、将架子的顶端顺立杆全部接通，使之形成避雷网络。3、地极设置：沿架子外侧纵向 30 米左右设地极，使离地极最远处的架子过度电阻值＜10。如不满足要求，则适当缩小接地间距，至满足为止。4、接地线应采纳 40*3mm 的扁铁，其接地要可靠。操作时连接金属面必须清理洁净，露出金属光泽并涂中性凡士...
