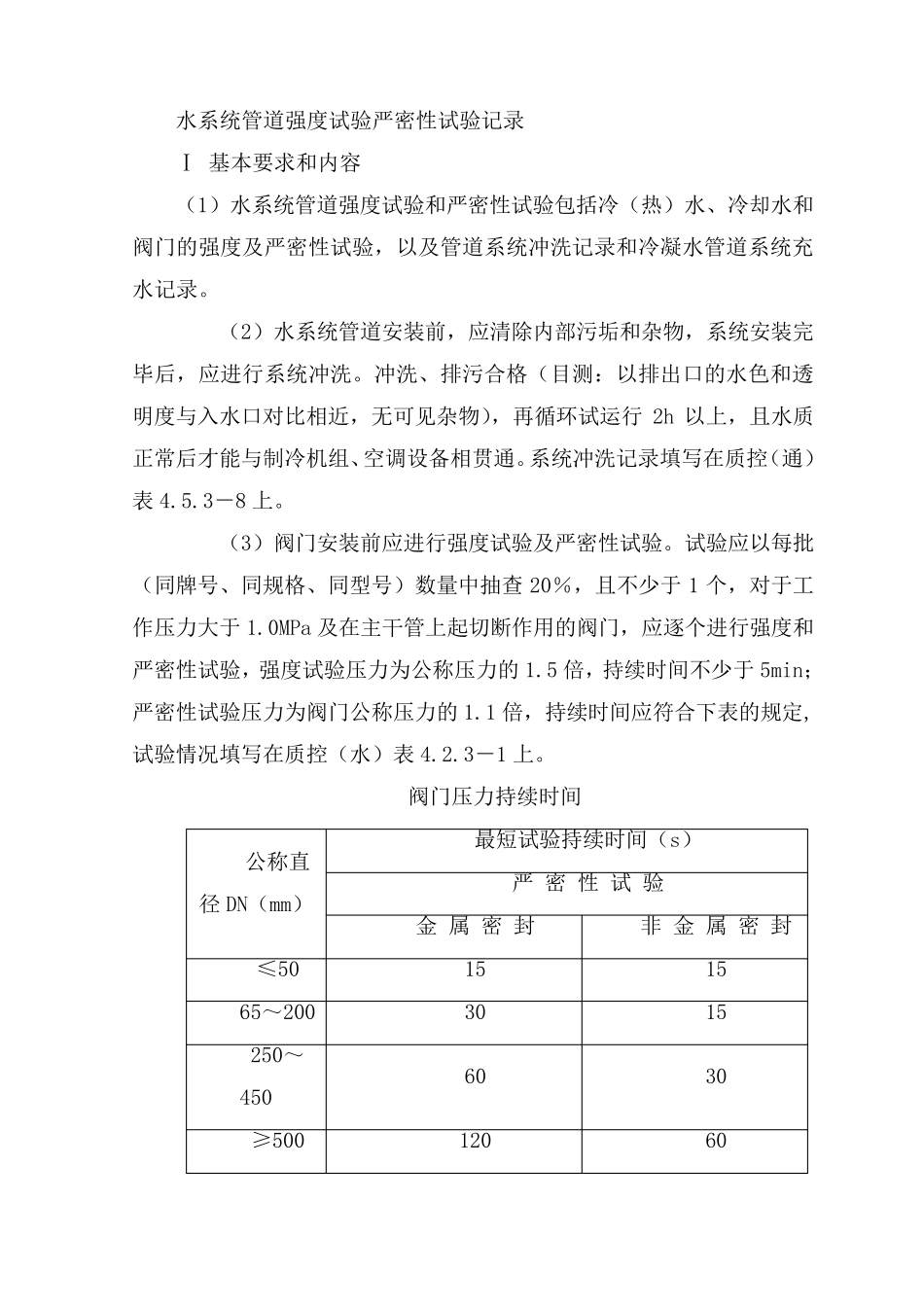

水系统管道强度试验严密性试验记录 Ⅰ 基本要求和内容 （1）水系统管道强度试验和严密性试验包括冷（热）水、冷却水和阀门的强度及严密性试验，以及管道系统冲洗记录和冷凝水管道系统充水记录。 （2）水系统管道安装前，应清除内部污垢和杂物，系统安装完毕后，应进行系统冲洗。冲洗、排污合格（目测：以排出口的水色和透明度与入水口对比相近，无可见杂物），再循环试运行2h 以上，且水质正常后才能与制冷机组、空调设备相贯通。系统冲洗记录填写在质控（通）表4.5.3－8 上。 （3）阀门安装前应进行强度试验及严密性试验。试验应以每批（同牌号、同规格、同型号）数量中抽查20％，且不少于1 个，对于工作压力大于1.0MPa 及在主干管上起切断作用的阀门，应逐个进行强度和严密性试验，强度试验压力为公称压力的1.5 倍，持续时间不少于5min；严密性试验压力为阀门公称压力的1.1 倍，持续时间应符合下表的规定, 试验情况填写在质控（水）表4.2.3－1 上。 阀门压力持续时间 公称直径DN（mm） 最短试验持续时间（s） 严 密 性 试 验 金 属 密 封 非 金 属 密 封 ≤50 15 15 65～200 30 15 250～450 60 30 ≥500 120 60 （4）管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。当设计无规定时，应符合下列规定： 1）冷热水、冷却水系统试验压力，当工作压力小于等于1.0MPa 时，为1.5 倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa 时，为工作压力加0.5MPa。 2）对于大型或高层建筑垂直位差较大的冷（热）媒水、冷却水管道系统宜采用分区、分层试压和系统试压相结合的方法。一般建筑可采用系统试压方法。 分区、分层试压：对相对独立的局部区域的管道进行试压。在试验压力下，稳压10min，压力不得下降，则强度试验压力为合格；再将系统压力降至工作压力，在60min 内压力不得下降、外观检查无渗漏则严密性试验为合格。 系统试压：在各分区管道与系统主、干管全部连通后，对整个系统的管道进行系统的试压。试验压力以最低点的压力为准，但最低点的压力不得超过管道与组成件的承受压力。压力试验升至试验压力后，稳压10min，压力下降不得大于0.02MPa，则强度试验为合格；再将系统压力降至工作压力，外观检查无渗漏则严密性试验为合格。 3）各类耐压塑料管的强度试验压力为1.5 倍工作压力，稳压1h，压力降不得超过0.05MPa 则为合格，严密性试验压力为1.15 倍的设计工作压力，稳...
