污水处理构筑物主体结构施工方案VIP免费

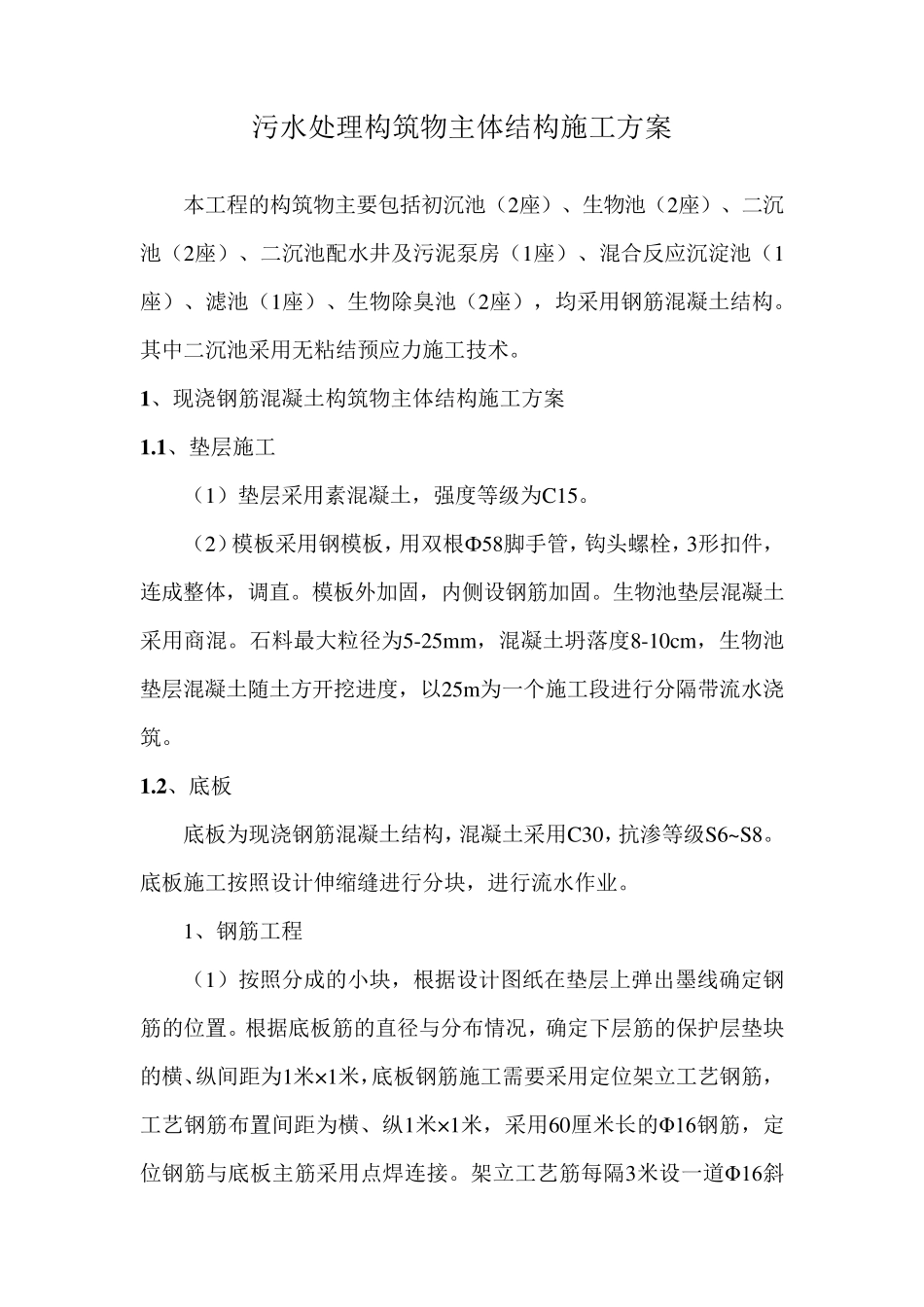

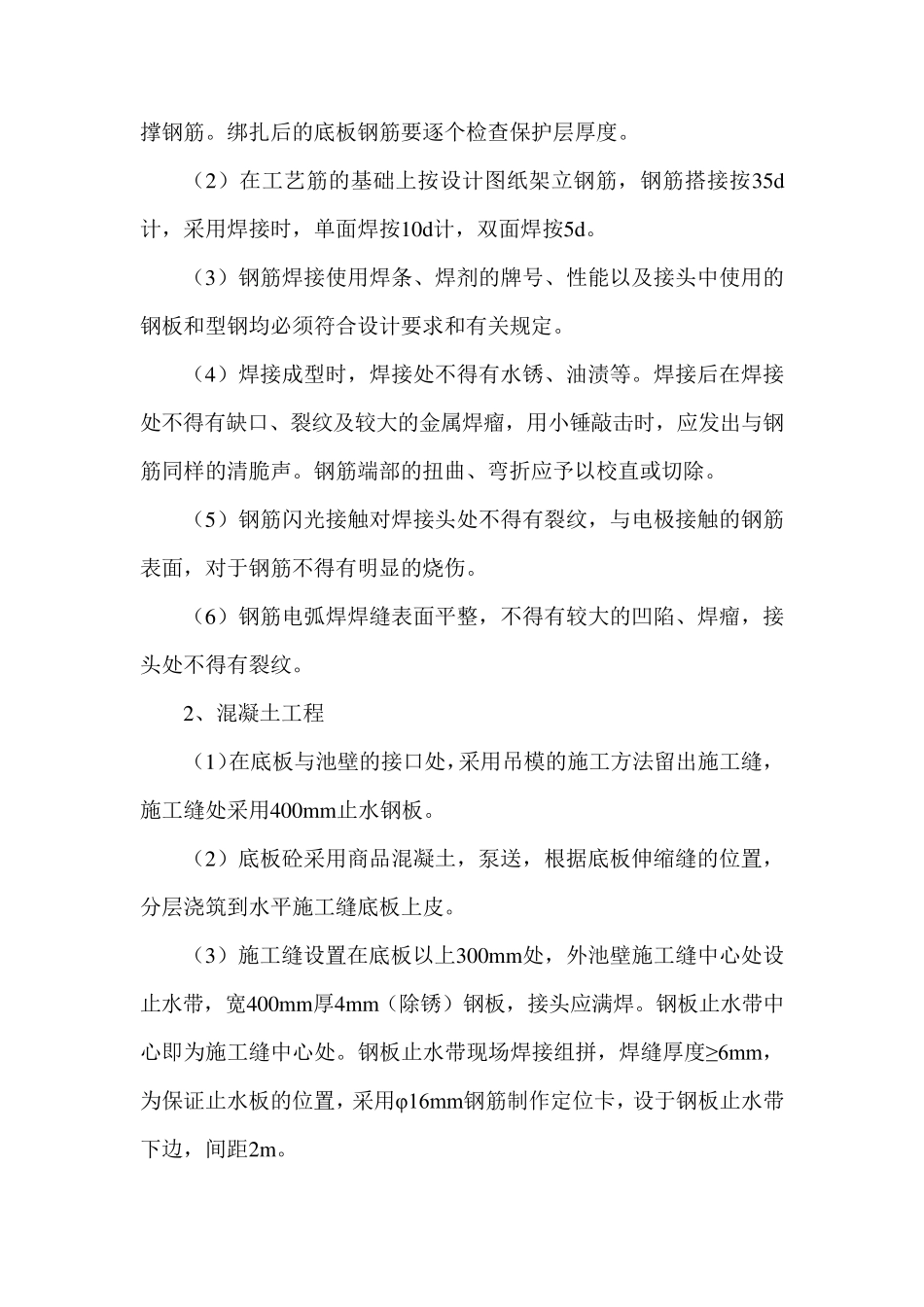

污水处理构筑物主体结构施工方案 本工程的构筑物主要包括初沉池（2座）、生物池（2座）、二沉池（2座）、二沉池配水井及污泥泵房（1座）、混合反应沉淀池（1座）、滤池（1座）、生物除臭池（2座），均采用钢筋混凝土结构。其中二沉池采用无粘结预应力施工技术。 1、现浇钢筋混凝土构筑物主体结构施工方案 1.1、垫层施工 （1）垫层采用素混凝土，强度等级为C15。 （2）模板采用钢模板，用双根Ф58脚手管，钩头螺栓，3形扣件，连成整体，调直。模板外加固，内侧设钢筋加固。生物池垫层混凝土采用商混。石料最大粒径为5-25mm，混凝土坍落度8-10cm，生物池垫层混凝土随土方开挖进度，以25m为一个施工段进行分隔带流水浇筑。 1.2、底板 底板为现浇钢筋混凝土结构，混凝土采用C30，抗渗等级S6~S8。底板施工按照设计伸缩缝进行分块，进行流水作业。 1、钢筋工程 （1）按照分成的小块，根据设计图纸在垫层上弹出墨线确定钢筋的位置。根据底板筋的直径与分布情况，确定下层筋的保护层垫块的横、纵间距为1米×1米，底板钢筋施工需要采用定位架立工艺钢筋，工艺钢筋布置间距为横、纵1米×1米，采用60厘米长的Φ16钢筋，定位钢筋与底板主筋采用点焊连接。架立工艺筋每隔3米设一道Φ16斜撑钢筋。绑扎后的底板钢筋要逐个检查保护层厚度。 （2）在工艺筋的基础上按设计图纸架立钢筋，钢筋搭接按35d计，采用焊接时，单面焊按10d计，双面焊按5d。 （3）钢筋焊接使用焊条、焊剂的牌号、性能以及接头中使用的钢板和型钢均必须符合设计要求和有关规定。 （4）焊接成型时，焊接处不得有水锈、油渍等。焊接后在焊接处不得有缺口、裂纹及较大的金属焊瘤，用小锤敲击时，应发出与钢筋同样的清脆声。钢筋端部的扭曲、弯折应予以校直或切除。 （5）钢筋闪光接触对焊接头处不得有裂纹，与电极接触的钢筋表面，对于钢筋不得有明显的烧伤。 （6）钢筋电弧焊焊缝表面平整，不得有较大的凹陷、焊瘤，接头处不得有裂纹。 2、混凝土工程 （1）在底板与池壁的接口处，采用吊模的施工方法留出施工缝，施工缝处采用400mm止水钢板。 （2）底板砼采用商品混凝土，泵送，根据底板伸缩缝的位置，分层浇筑到水平施工缝底板上皮。 （3）施工缝设置在底板以上300mm处，外池壁施工缝中心处设止水带，宽400mm厚4mm（除锈）钢板，接头应满焊。钢板止水带中心即为施工缝中心处。钢板止水带现场焊接组拼，焊缝厚度≥6mm，为保证止水板的位置，采用φ16mm钢筋制作定位卡，设于钢板...
