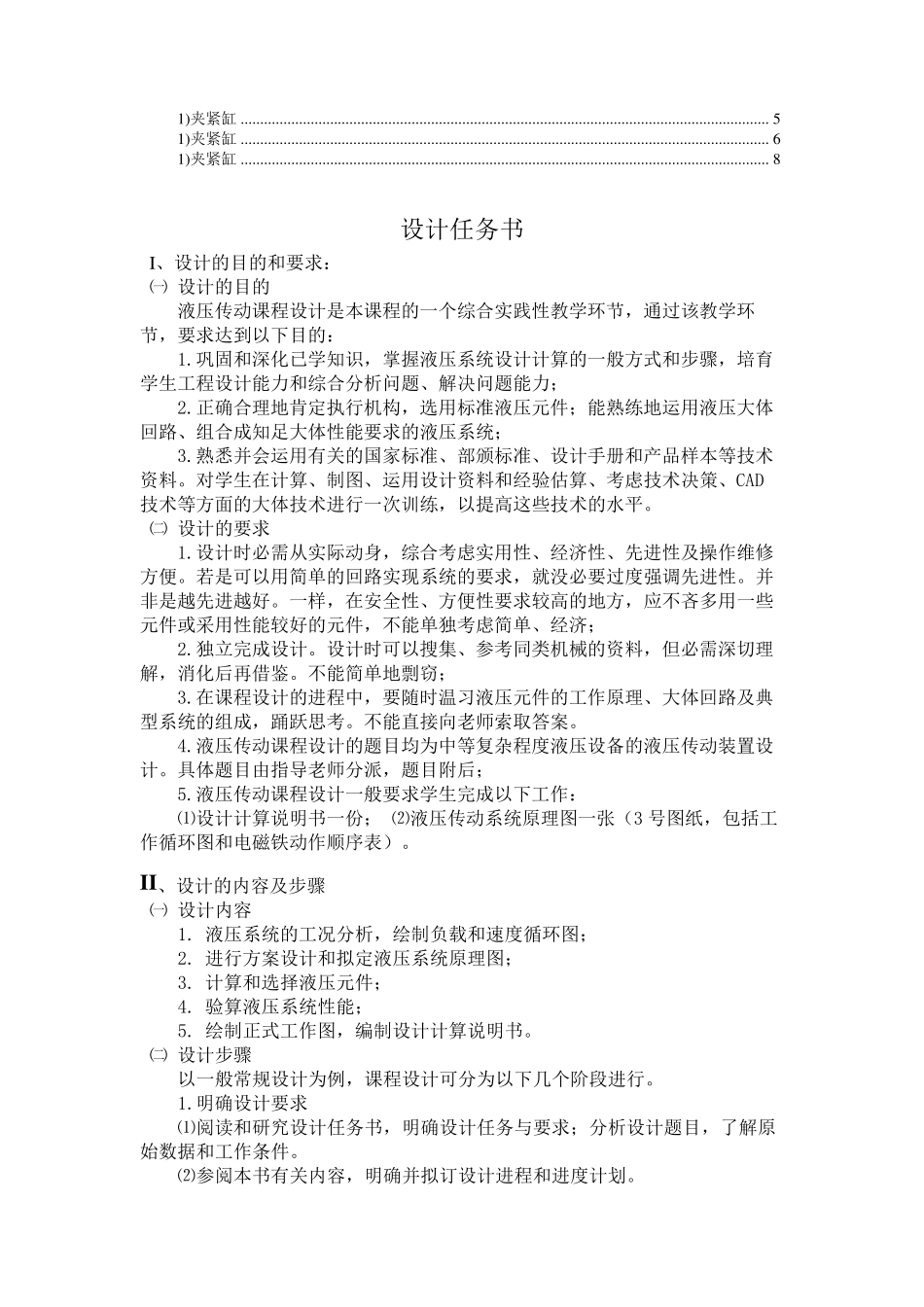

液 压 与气 压 传 动 课 程 设 计 题 目 名 称 : 设 计 液 压 专 用 铣 床 的 液 压 系 统 系 别 : 机 械 与汽 车 工 程 学 院 专 业 : 机 械 设 计 制 造 及 其 自 动 化 班 级: 机制 0811 班 目 录 一. 1.负载与运动分析 ....................................................................................................................... 4 工作负载 ....................................................................................................................................... 4 1)夹紧缸 ........................................................................................................................................ 5 1)夹紧缸 ........................................................................................................................................ 6 1)夹紧缸 ........................................................................................................................................ 8 设计任务书 I、设计的目的和要求: ㈠ 设计的目的 液压传动课程设计是本课程的一个综合实践性教学环节,通过该教学环节,要求达到以下目的: 1.巩固和深化已学知识,掌握液压系统设计计算的一般方式和步骤,培育学生工程设计能力和综合分析问题、解决问题能力; 2.正确合理地肯定执行机构,选用标准液压元件;能熟练地运用液压大体回路、组合成知足大体性能要求的液压系统; 3.熟悉并会运用有关的国家标准、部颁标准、设计手册和产品样本等技术资料。对学生在计算、制图、运用设计资料和经验估算、考虑技术决策、CAD技术等方面的大体技术进行一次训练,以提高这些技术的水平。 ㈡ 设计的要求 1.设计时必需从实际动身,综合考虑实用性、经济性、先进性及操作维修方便。若是可以用简单的回路实现系统的要求,就没必要过度强调先进性。并非是越先进越好。一样,在安全性、方便性要求较高的地方,应不吝多用一些元件或采用性能较好的元件,不能单独考虑简单、经济; 2.独立完成设计。设计时可以搜集、参考同类机械的资料,但必需深切理解,消化后再借鉴。不能简单地剽窃; 3.在课程设计的进程中,要随时温习液压元件的工作原理、大体回路及典型系统的组成,踊跃思...
