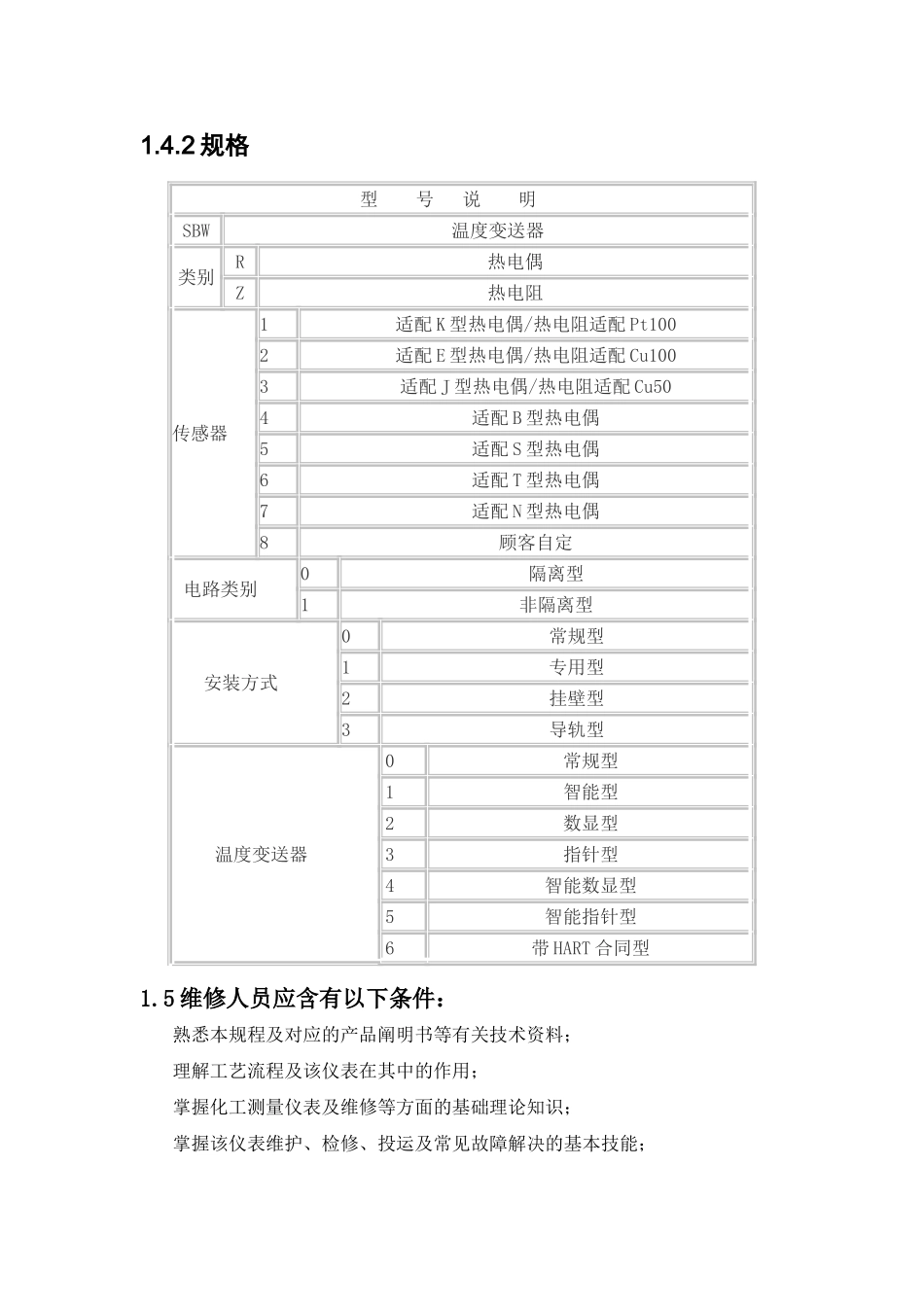

一体化温度变送器检修规程1．总则1.1 主题内容与合用范畴 一体化温度变送器将温度传感元件（热电阻或热电偶）与信号转换放大单元有机集成在一起，用来测量多个工艺过程中-200-1600℃范畴内的液体、蒸汽及其它气体介质或固体表面的温度。它普通和显示仪表、统计仪表以及多个控制系统配套使用。1.2 基本工作原理热电偶(热电阻)产生的热电势(电阻)通过温度变送器的电桥产生不平衡信号，经放大后转换成为 4-20mA 电信号给工作仪表，工作仪表便显示出所对应的温度值。1.3 构成与功效电源 24VDC冷端赔偿、放大单元 ：将热电偶(热电阻)产生的热电势（热电阻）经冷端赔偿放大线性化解决：消除热电势与温度的非线性误差V/I、A/D 转换：转换为 4～20mA 输出信号断偶解决、保护电路：避免热电偶(热电阻)测量中由于热电偶（热电阻）断丝而使控温失效造成事故。接解不良时，变送器会输出最大值（28mA）使仪表切断电源1.4 重要技术性能及规格1.4.1 技术性能供电电压：13～30V，DC 负载电阻：0～850Ω 输出信号：4～20mA、1-5V 基本误差：±0.2%，±0.5% 使用环境温度：-20～70℃ 1.4.2 规格型 号 说 明 SBW 温度变送器类别 R 热电偶Z 热电阻传感器 1 适配 K 型热电偶/热电阻适配 Pt1002 适配 E 型热电偶/热电阻适配 Cu1003 适配 J 型热电偶/热电阻适配 Cu504 适配 B 型热电偶5 适配 S 型热电偶6 适配 T 型热电偶7 适配 N 型热电偶8 顾客自定电路类别 0 隔离型1 非隔离型安装方式 0 常规型1 专用型2 挂壁型3 导轨型温度变送器 0 常规型1 智能型2 数显型3 指针型4 智能数显型5 智能指针型6 带 HART 合同型1.5 维修人员应含有以下条件：熟悉本规程及对应的产品阐明书等有关技术资料； 理解工艺流程及该仪表在其中的作用； 掌握化工测量仪表及维修等方面的基础理论知识；掌握该仪表维护、检修、投运及常见故障解决的基本技能； 掌握惯用测试仪器和有关的原则仪器的使用办法； 持有温度仪表检定证。 2．完好条件 2.1 零部件完整规定铭牌应清晰无误；零部件应完好齐全并规格化；固定件、插接件应牢固接触良好； 端子接线应牢固；可调件应处在可调位置；密封件应无泄落漏；2.2 正常使用规定运行时，仪表应达成规定的性能指标； 运行时，仪表指数值误差应无波动，示值误差在允许范畴之内；2.3 设备及环境规定 整机应清洁、无锈蚀，漆层应平整、光亮、无脱落； 仪表应安装牢固，密...
