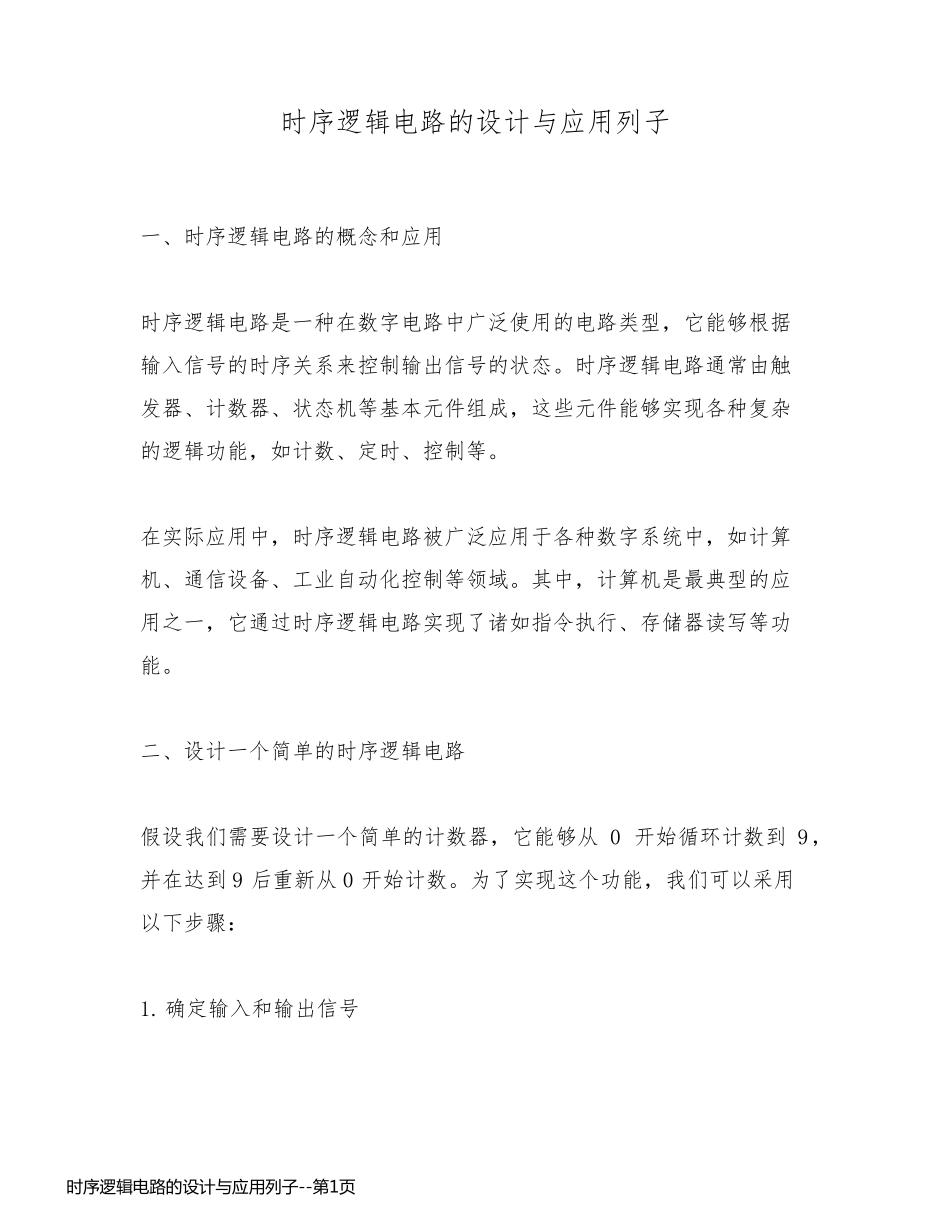

时序逻辑电路的设计与应用列子 一、时序逻辑电路的概念和应用 时序逻辑电路是一种在数字电路中广泛使用的电路类型，它能够根据输入信号的时序关系来控制输出信号的状态。时序逻辑电路通常由触发器、计数器、状态机等基本元件组成，这些元件能够实现各种复杂的逻辑功能，如计数、定时、控制等。 在实际应用中，时序逻辑电路被广泛应用于各种数字系统中，如计算机、通信设备、工业自动化控制等领域。其中，计算机是最典型的应用之一，它通过时序逻辑电路实现了诸如指令执行、存储器读写等功能。 二、设计一个简单的时序逻辑电路 假设我们需要设计一个简单的计数器，它能够从 0 开始循环计数到 9，并在达到 9 后重新从 0 开始计数。为了实现这个功能，我们可以采用以下步骤： 1. 确定输入和输出信号 时 序 逻 辑 电 路 的 设 计 与 应 用 列 子 --第 1页时 序 逻 辑 电 路 的 设 计 与 应 用 列 子 --第 1页首先，我们需要确定输入和输出信号。对于这个计数器而言，输入信号可以是一个时钟脉冲信号（CLK），每当 CLK上升沿到来时就进行一次计数操作；输出信号可以是一个 4 位二进制数码（BCD），用于表示当前的计数值。 2. 选择适当的触发器 为了实现计数操作，我们需要使用一个触发器来存储当前的计数值，并在时钟脉冲到来时更新计数值。在这个例子中，我们可以选择一个 4位 D 触发器作为存储器，它能够存储 4 位二进制数。 3. 设计逻辑电路 根据计数器的功能要求，我们需要设计一组逻辑电路来实现以下功能： （1）初始化：当 CLK上升沿到来时，如果当前计数值为 9，则将其清零（即重新开始计数）；否则将其加 1。 （2）输出：将当前的二进制计数值转换为 4 位 BCD 码，并输出到外部接口。 为了实现这些功能，我们可以采用以下电路设计： 时 序 逻 辑 电 路 的 设 计 与 应 用 列 子 --第 2页时 序 逻 辑 电 路 的 设 计 与 应 用 列 子 --第 2页首先，我们需要将CLK信号输入到一个D 触发器中，并设置其初始状态为0。每当 CLK上升沿到来时，该触发器会将其输入端的信号存储到输出端，并且同时产生一个反相输出 Q' 信号。接下来，我们需要将Q' 信号输入到一个与门中，并且将该门的另一输入端连接到一个4 位全加器中。全加器的另一输入端连接到一个常量 1 信号源。这样，在每次 CLK上升沿到来时，全加器会将当前计数值加 1，并且产生...
