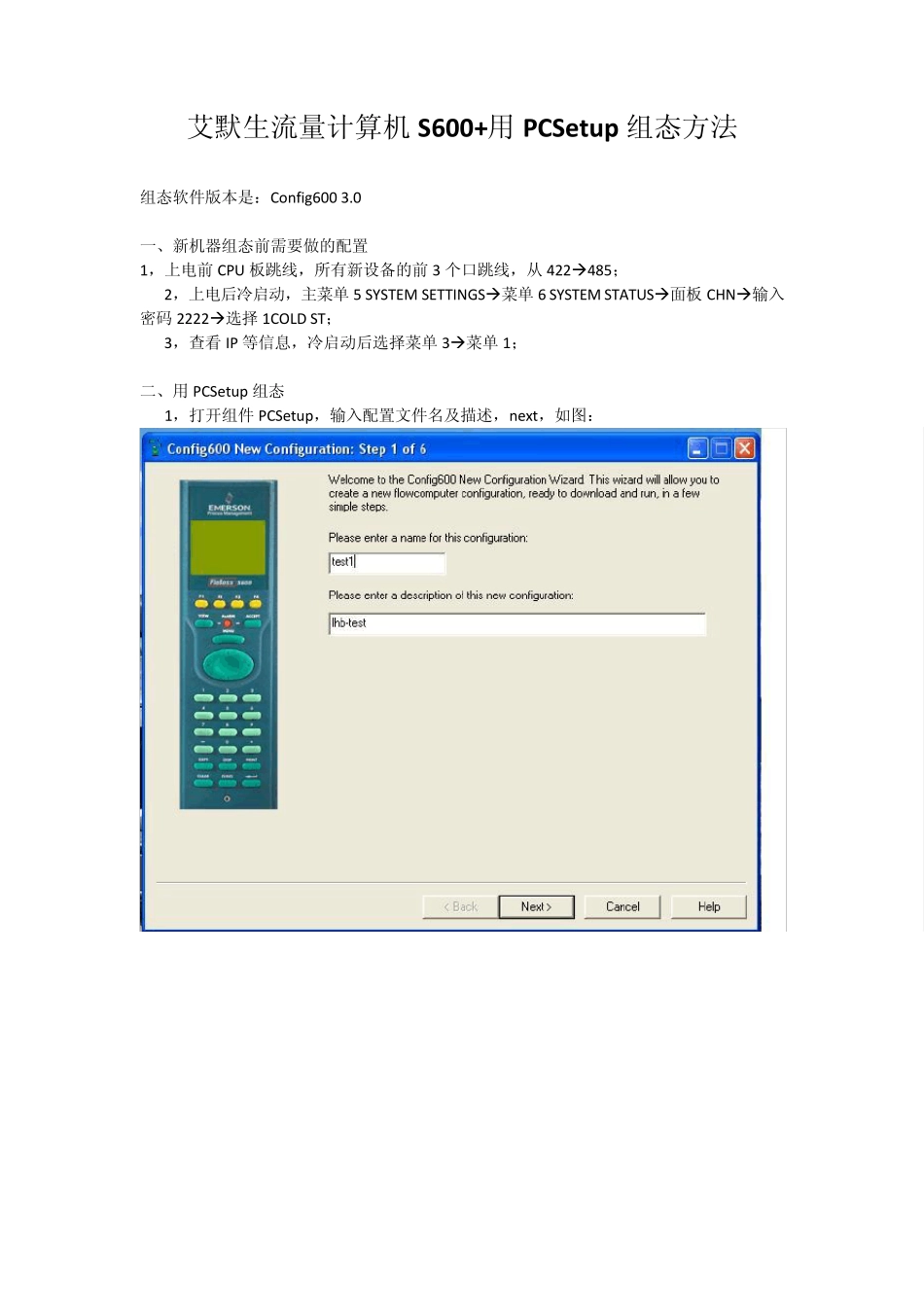

S600+用PCSetup组态方法_第1页
1/29

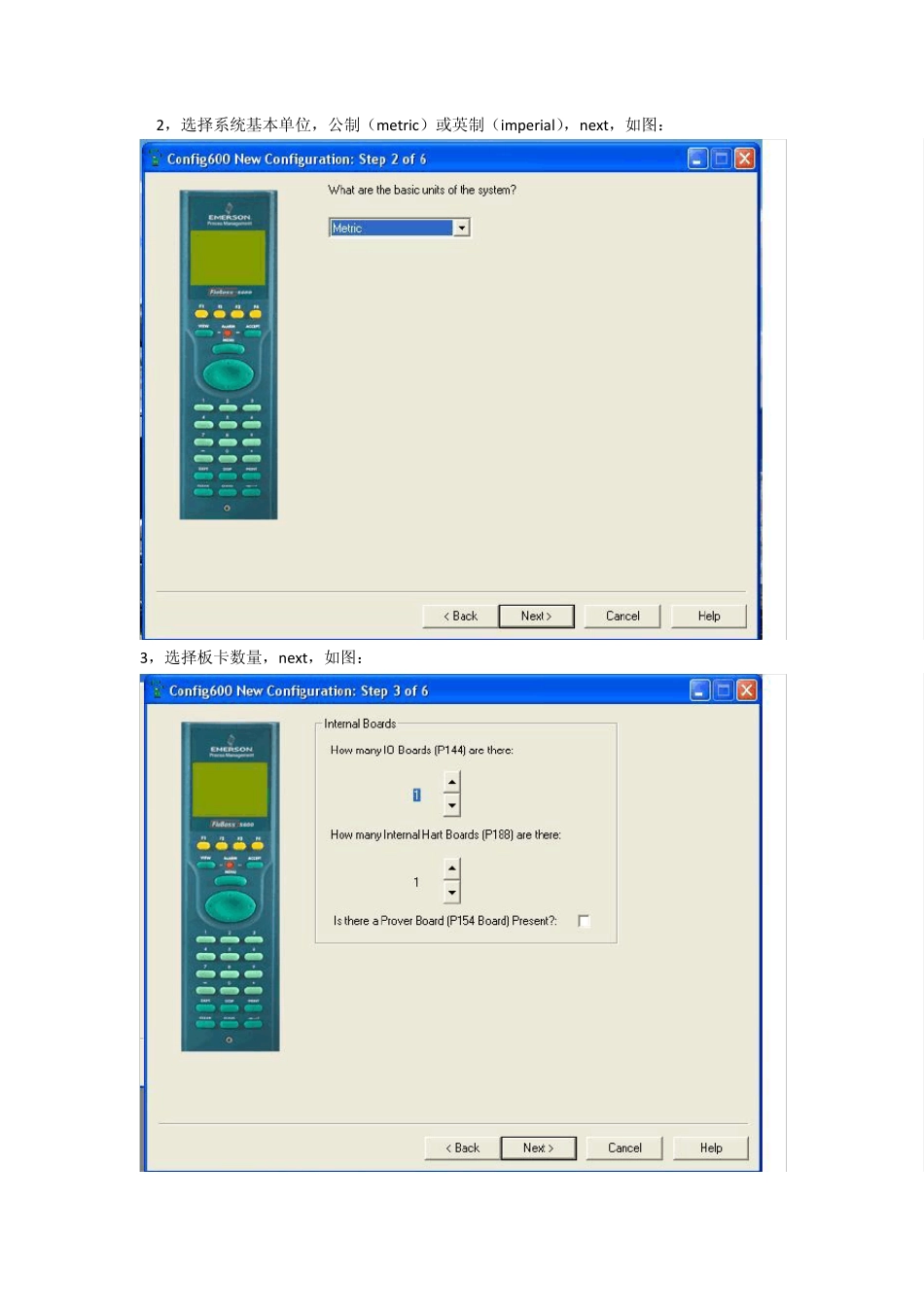

S600+用PCSetup组态方法_第2页
2/29

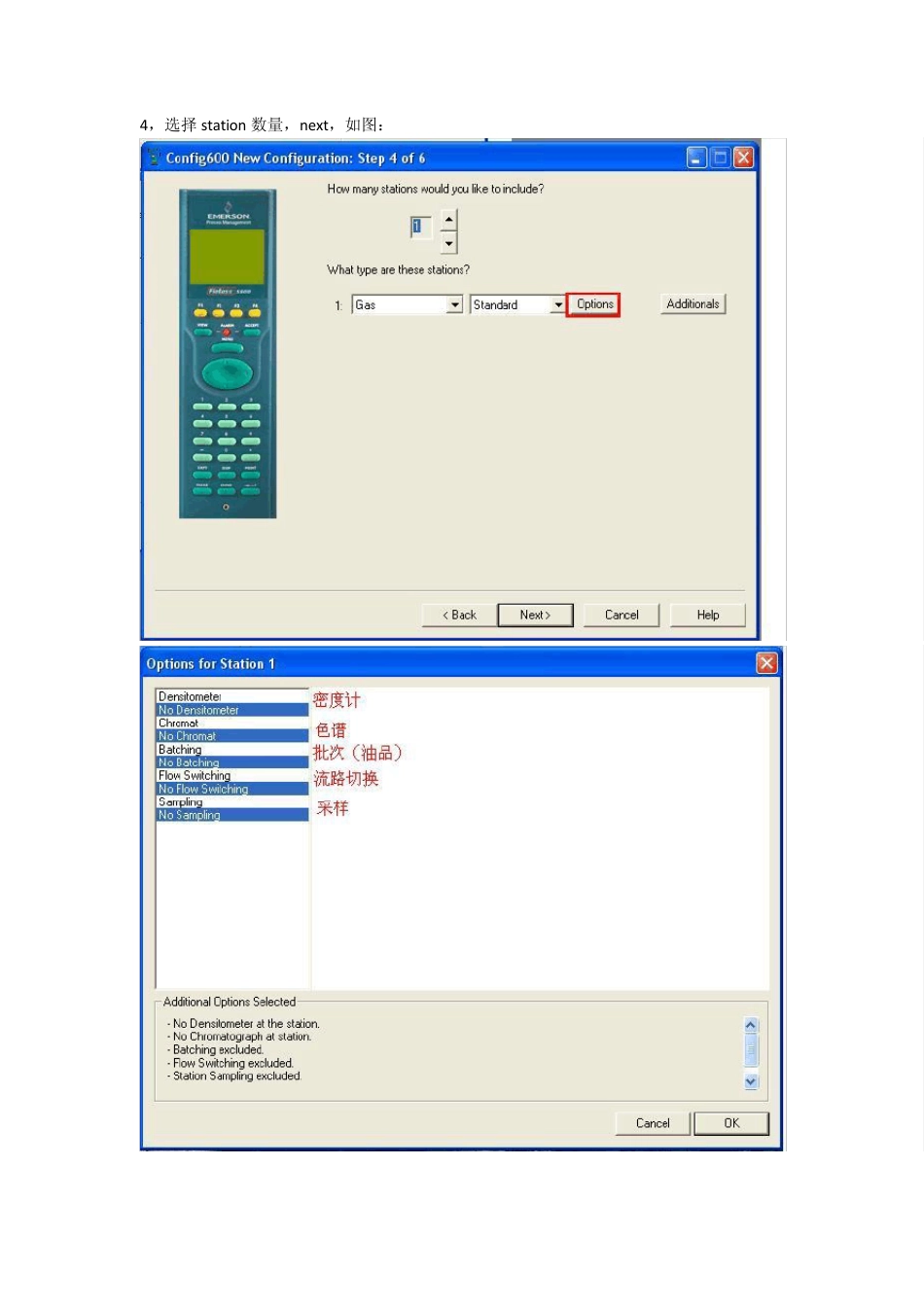

S600+用PCSetup组态方法_第3页
3/29
艾默生流量计算机S600+用PCSetu p 组态方法 组态软件版本是:Config600 3.0 一、新机器组态前需要做的配置 1,上电前 CPU 板跳线,所有新设备的前 3 个口跳线,从 422485; 2,上电后冷启动,主菜单 5 SYSTEM SETTINGS菜单 6 SYSTEM STATUS面板 CHN输入密码 2222选择 1COLD ST; 3,查看 IP 等信息,冷启动后选择菜单 3菜单 1; 二、用PCSetup 组态 1,打开组件PCSetup,输入配置文件名及描述,next,如图: 2,选择系统基本单位,公制(metric)或英制(imperial),next,如图: 3,选择板卡数量,next,如图: 4,选择station 数量,next,如图: 5,选择streams 数量,next—>OK,如图: 6,进入组态配置画面,如图: 7,左侧菜单选项System SetupUnits,只需更改有文字说明的单位,其他用默认值,如图: 8,报表设定,System Setupreports,上图为创建报表生成周期示例,下图为创建完成后的示例,如图: 9,设置累计值位数,System Setuptotalistation,选择后双击可进入设置对话框,如图: 说明: 1,最多只能显示15 位数字(包含小数点后),如,小数点前显示13 位,小数点后就只能显示2 位;小数点前显示14 位,小数点后就是只能显示1 位。 10,设置时间改变事件记录,System Setuptime,如图, 11,IO 板卡通道设置,IO Setu pAI,双击进入通道选择对话框,如图, 12,通道选择后,右键单击通道,选择“setting”,出现通道属性配置对话框。如图: 说明: 1,Keypad 值的含义是,当通道出现问题,无法采集现场值时,系统将自动用 Keypad 参与计算。所以 Keypad 值应该是最接近实际值的理论值。 2,High Scale&Low Scale 是该通道量程高低限。 3,High Fail&Low Fail 的意思是当通道电流超过或低于设定值时,通道失效,将用 Keypad 参与计算。 4,Tag 是通道变量名。 5,通道高低报警尽量不要做在流量计算机上,可在站控系统上做报警。 13,设置AO 通道,IO Setu pAO,双击进入通道设置对话框,如图: 说明: 1,值的类型选择“Calc Resu lts”,值选择“STR01 UVOL FR”。 2,该通道量程是自定义的。 3,该 AO 通道接入BB 远程 AI 卡件后,在程序中按普通变送器方式取值,需要用 32767 去换算。 14,通讯设置,IO Setu pCOM,S600+与现场超声波流量计通讯时,选择GDUS LINK1,如图: 说明: 1, 通讯...
