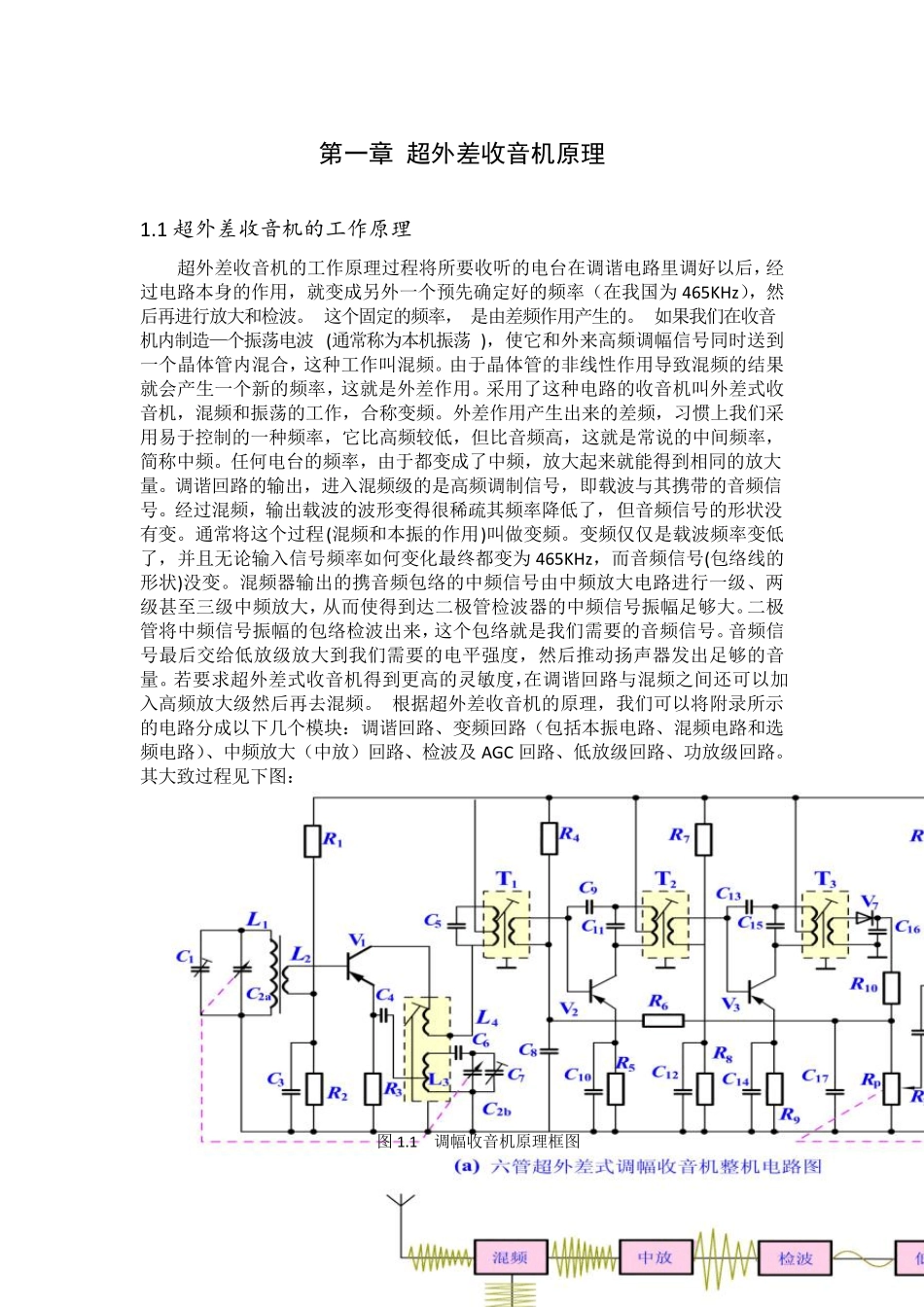

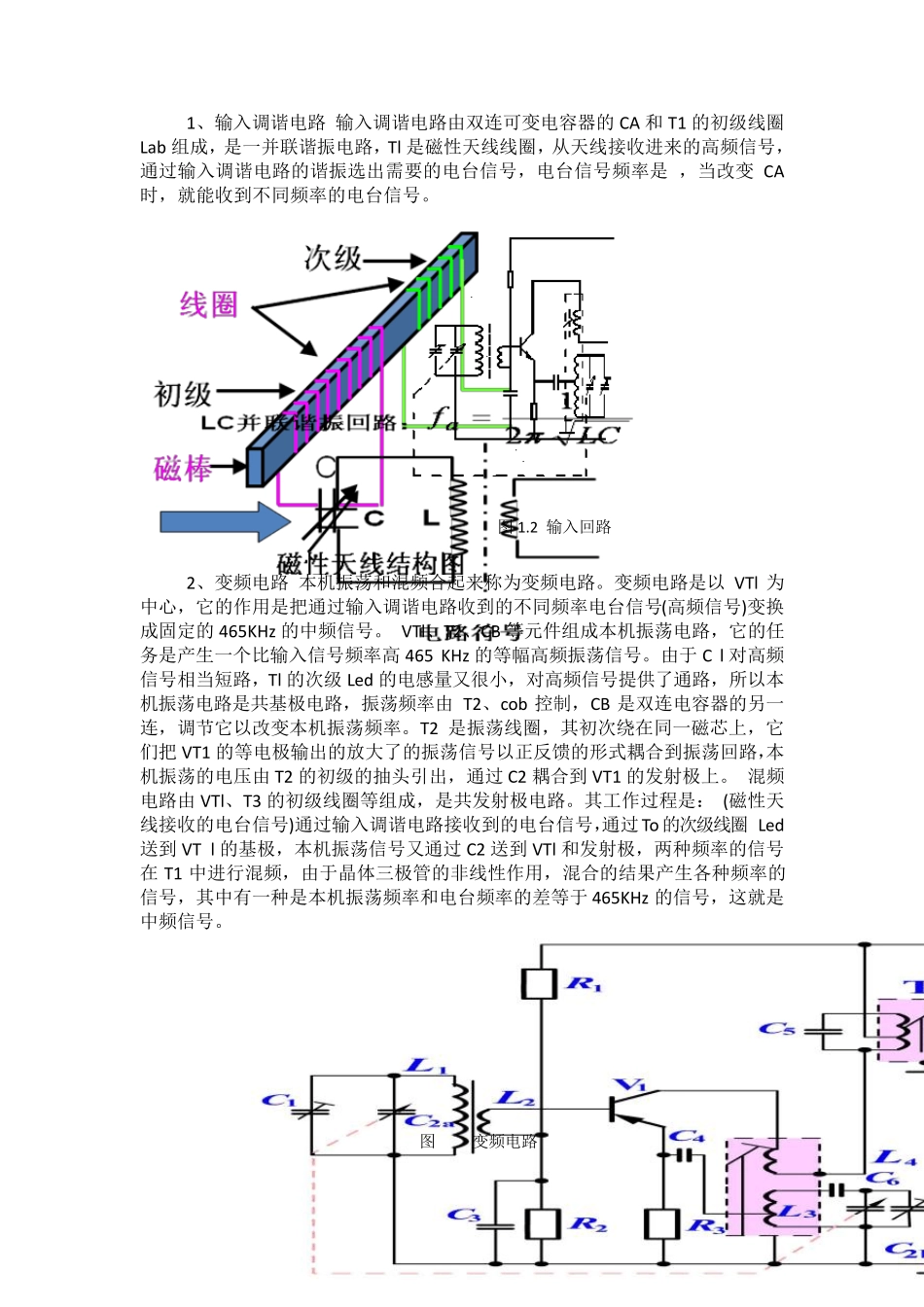

专项技能训练报告 S66E 六管超外差式调幅收音机制作 学 院： 机械与电子工程学院 专 业： 电子信息工程 姓 名： 学 号： 09042128 指导老师： 东华理工大学 2012 年 6 月 20 日 2 / 12 第一章 超外差收音机原理 1.1 超外差收音机的工作原理 超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。这个固定的频率，是由差频作用产生的。如果我们在收音机内制造—个振荡电波(通常称为本机振荡 )，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。通常将这个过程(混频和本振的作用)叫做变频。变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。 根据超外差收音机的原理，我们可以将附录所示的电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及 AGC 回路、低放级回路、功放级回路。其大致过程见下图： 图 1.1 调幅收音机原理框图 3 / 12 1、输入调谐电路 输入调谐电路由双连可变电容器的 CA 和 T1 的初级线圈Lab 组成，是一并联谐振电路，Tl 是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是 ，当改变 CA...
