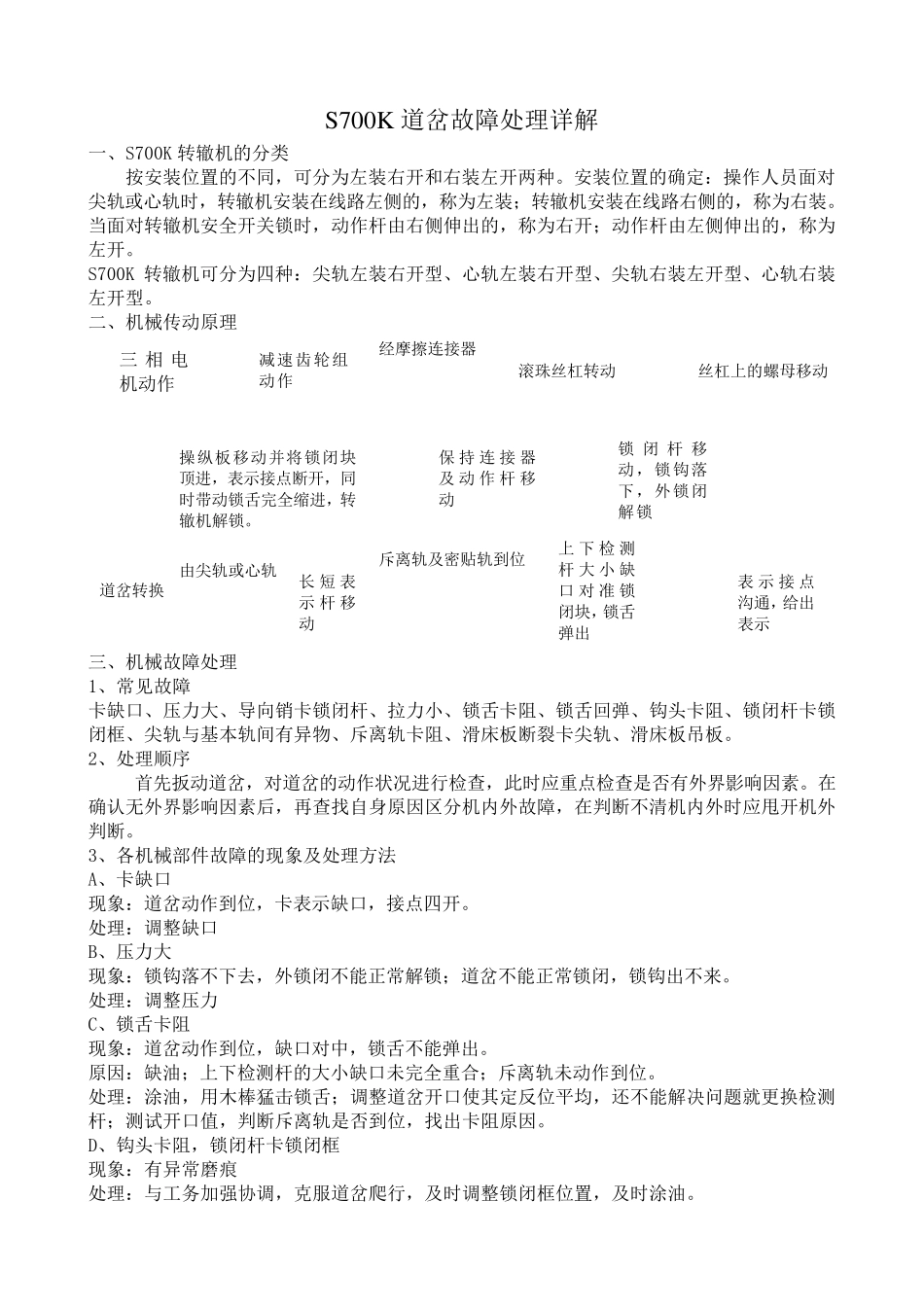

S700K 道岔故障处理详解 一、S700K 转辙机的分类 按安装位置的不同，可分为左装右开和右装左开两种。安装位置的确定：操作人员面对尖轨或心轨时，转辙机安装在线路左侧的，称为左装；转辙机安装在线路右侧的，称为右装。当面对转辙机安全开关锁时，动作杆由右侧伸出的，称为右开；动作杆由左侧伸出的，称为左开。 S700K 转辙机可分为四种：尖轨左装右开型、心轨左装右开型、尖轨右装左开型、心轨右装左开型。 二、机械传动原理 三、机械故障处理 1、常见故障 卡缺口、压力大、导向销卡锁闭杆、拉力小、锁舌卡阻、锁舌回弹、钩头卡阻、锁闭杆卡锁闭框、尖轨与基本轨间有异物、斥离轨卡阻、滑床板断裂卡尖轨、滑床板吊板。 2、处理顺序 首先扳动道岔，对道岔的动作状况进行检查，此时应重点检查是否有外界影响因素。在确认无外界影响因素后，再查找自身原因区分机内外故障，在判断不清机内外时应甩开机外判断。 3、各机械部件故障的现象及处理方法 A、卡缺口 现象：道岔动作到位，卡表示缺口，接点四开。 处理：调整缺口 B、压力大 现象：锁钩落不下去，外锁闭不能正常解锁；道岔不能正常锁闭，锁钩出不来。 处理：调整压力 C、锁舌卡阻 现象：道岔动作到位，缺口对中 ，锁舌不能弹出。 原因：缺油 ；上 下检测 杆的大小缺口未 完 全重合 ；斥离轨未 动作到位。 处理：涂 油 ，用 木 棒 猛 击 锁舌；调整道岔开口使 其 定反 位平 均 ，还 不能解决 问 题 就 更 换 检测杆；测 试 开口值 ，判断斥离轨是否到位，找出卡阻原因。 D、钩头卡阻，锁闭杆卡锁闭框 现象：有异常磨 痕 处理：与工 务 加 强 协 调，克 服 道岔爬 行，及时调整锁闭框位置，及时涂 油 。 三 相电机动作 减 速 齿 轮 组动作 经 摩 擦 连 接器 滚 珠 丝 杠 转动 丝 杠 上 的螺 母 移 动 操纵 板移 动并 将 锁闭块顶 进，表示接点断开，同时带 动锁舌完 全缩 进，转辙机解锁。 保 持 连 接器及动 作 杆 移动 锁 闭 杆 移动，锁钩落下，外锁闭解锁 道岔转换 由尖轨或心轨 长 短 表示杆 移动 上 下检 测杆 大 小 缺口 对 准 锁闭块 ，锁舌弹出 斥离轨及密 贴 轨到位 表示接点沟 通 ，给 出表示 E、锁舌回缩 现象：过车时断表示，来回扳动后恢复。 原因：锁舌长期磨耗超限，列车通过时的冲击力经道岔反弹至保持连接器上，保持连接器作用到...
