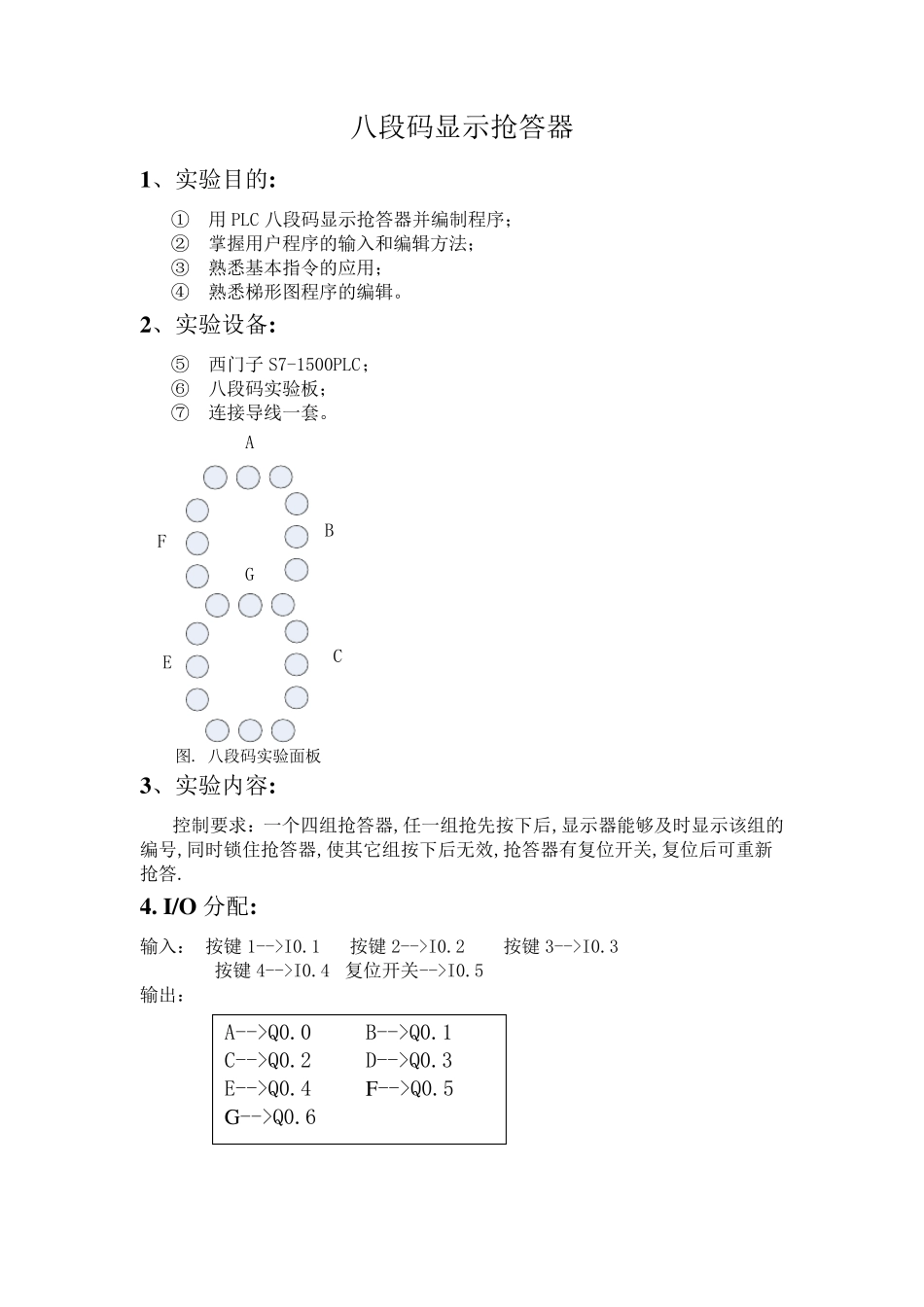

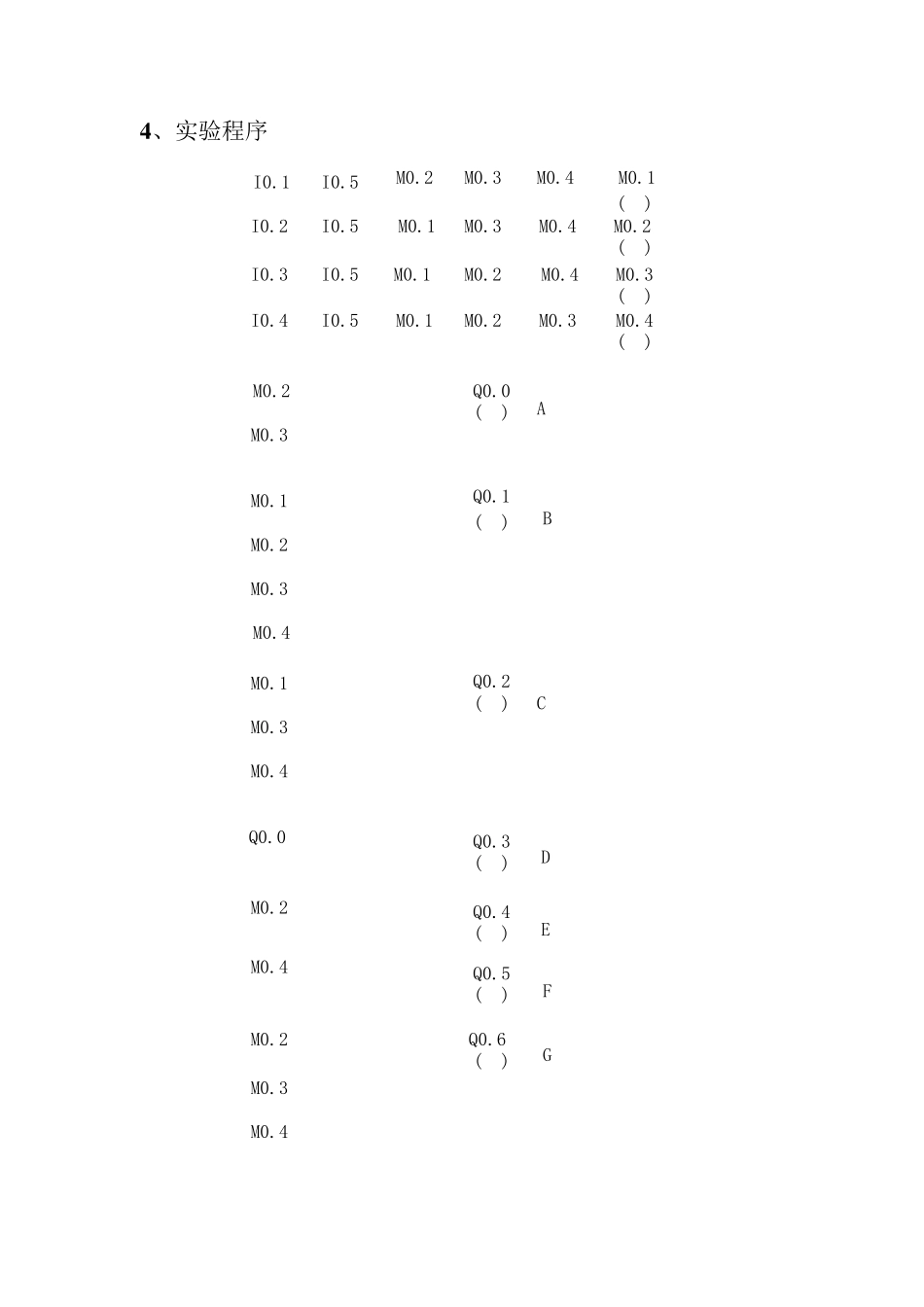

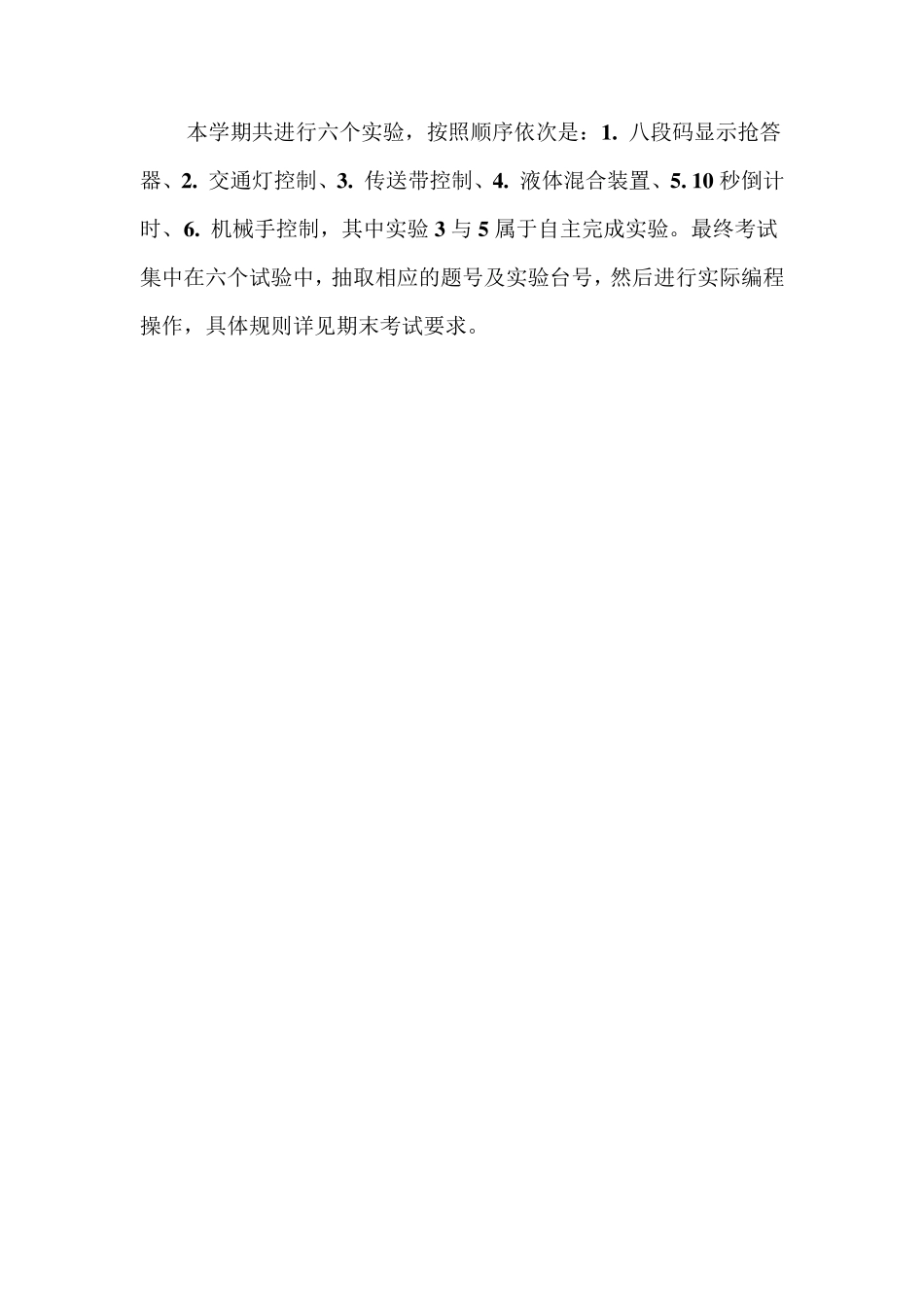

本学期共进行六个实验，按照顺序依次是：1 . 八段码显示抢答器、2 . 交通灯控制、3 . 传送带控制、4 . 液体混合装置、5 . 1 0 秒倒计时、6 . 机械手控制，其中实验3 与 5 属于自主完成实验。最终考试集中在六个试验中，抽取相应的题号及实验台号，然后进行实际编程操作，具体规则详见期末考试要求。八段码显示抢答器 1、实验目的: ① 用 PLC 八段码显示抢答器并编制程序； ② 掌握用户程序的输入和编辑方法； ③ 熟悉基本指令的应用； ④ 熟悉梯形图程序的编辑。 2、实验设备: ⑤ 西门子 S7-1500PLC； ⑥ 八段码实验板； ⑦ 连接导线一套。 ABFEGC 图. 八段码实验面板 3、实验内容: 控制要求：一个四组抢答器,任一组抢先按下后,显示器能够及时显示该组的编号,同时锁住抢答器,使其它组按下后无效,抢答器有复位开关,复位后可重新抢答. 4. I/O 分配: 输入： 按键 1-->I0.1 按键 2-->I0.2 按键 3-->I0.3 按键 4-->I0.4 复位开关-->I0.5 输出： A-->Q0.0 B-->Q0.1 C-->Q0.2 D-->Q0.3 E-->Q0.4 F-->Q0.5 G -->Q0.6 4 、实验程序 ( )( )( )( )( )( )( )( )( )( )( )I0.1I0.2I0.3I0.4I0.5I0.5I0.5I0.5M0.1M0.2M0.3M0.4M0.2M0.3M0.4M0.1M0.3M0.4M0.1M0.2M0.4M0.1M0.2M0.3Q0.0Q0.1Q0.2Q0.3Q0.4Q0.5Q0.6M0.2M0.3M0.2M0.3M0.4M0.1M0.1M0.3M0.4Q0.0M0.2M0.4M0.2M0.3M0.4ABCDEFG 5 、总结并分析此实验的要点过程以及出现的问题和如何解决 6 、思考与练习 根据上述所学的知识，应用数码管的反编法编写抢答器程序。 交通信号灯控制系统 1. 控制要求 交通信号灯控制系统示意图如图所示，信号灯由一个启动按钮控制，当按下启动按钮时，系统按如下程序工作： ① 东西方向红灯亮，南北方向绿灯亮，维持 10s; ② 东西方向红灯亮，南北方向绿灯闪，维持 3s; ③ 东西方向红灯亮，南北方向黄灯亮，维持 2s; ④ 南北方向红灯亮，东西方向绿灯亮，维持 10s; ⑤ 南北方向红灯亮，东西方向绿灯闪，维持 3s; ⑥ 南北方向红灯亮，东西方向黄灯亮，维持 2s; ⑦ 回到步骤①，周而复始地运行。 当按下停止按钮时，系统停止工作。 北南西东 图 交通信号灯控制系统示意图 2. 时序图 根据控制要求，交通信号灯控制系统的时序图如下： 启动东西黄灯东西红灯东西绿灯南北绿灯南北红灯南北黄灯10S3S2S3S2S图 交通信号灯控制系统时序图 3. I/O 地址分配表 根据交...
