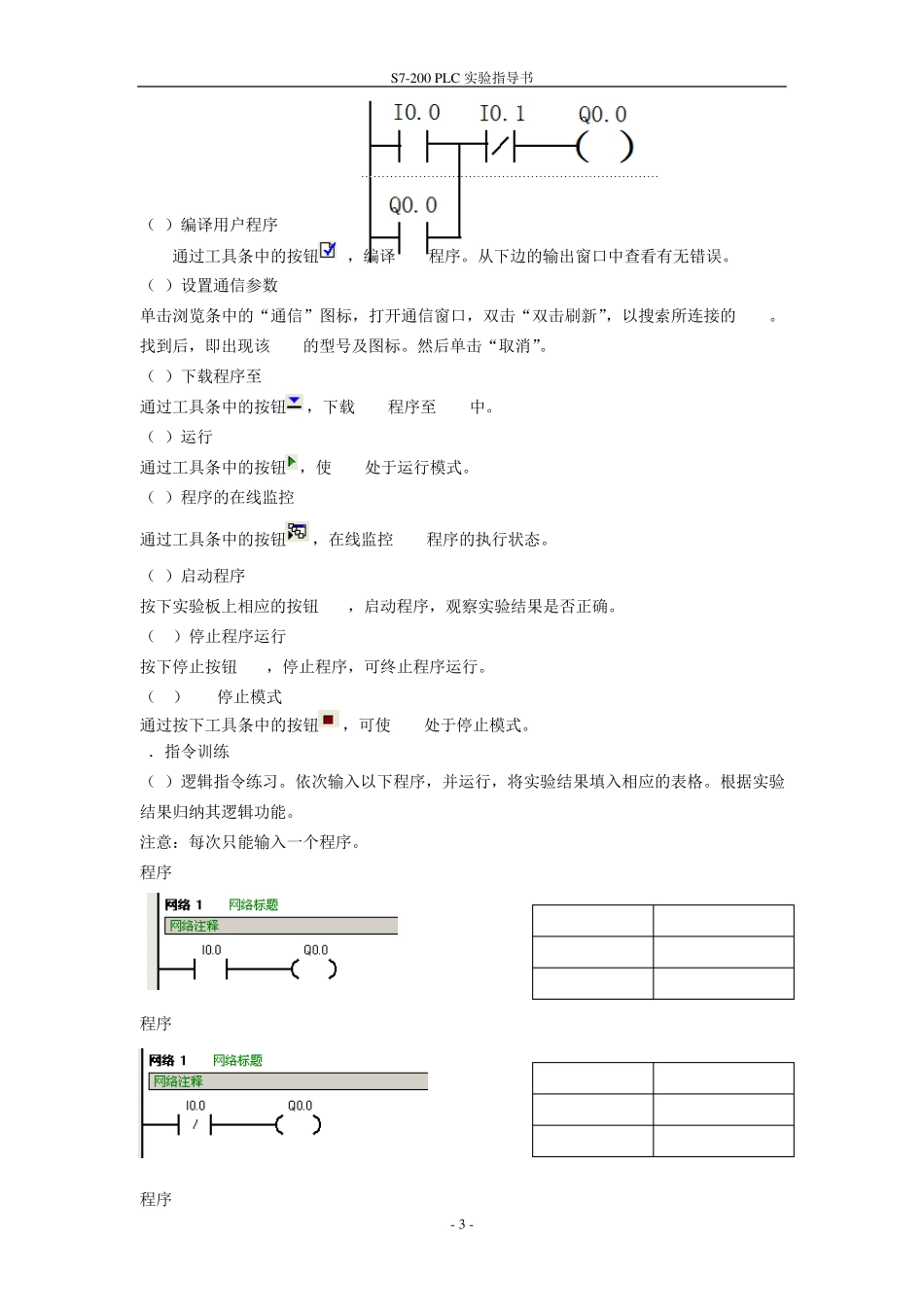

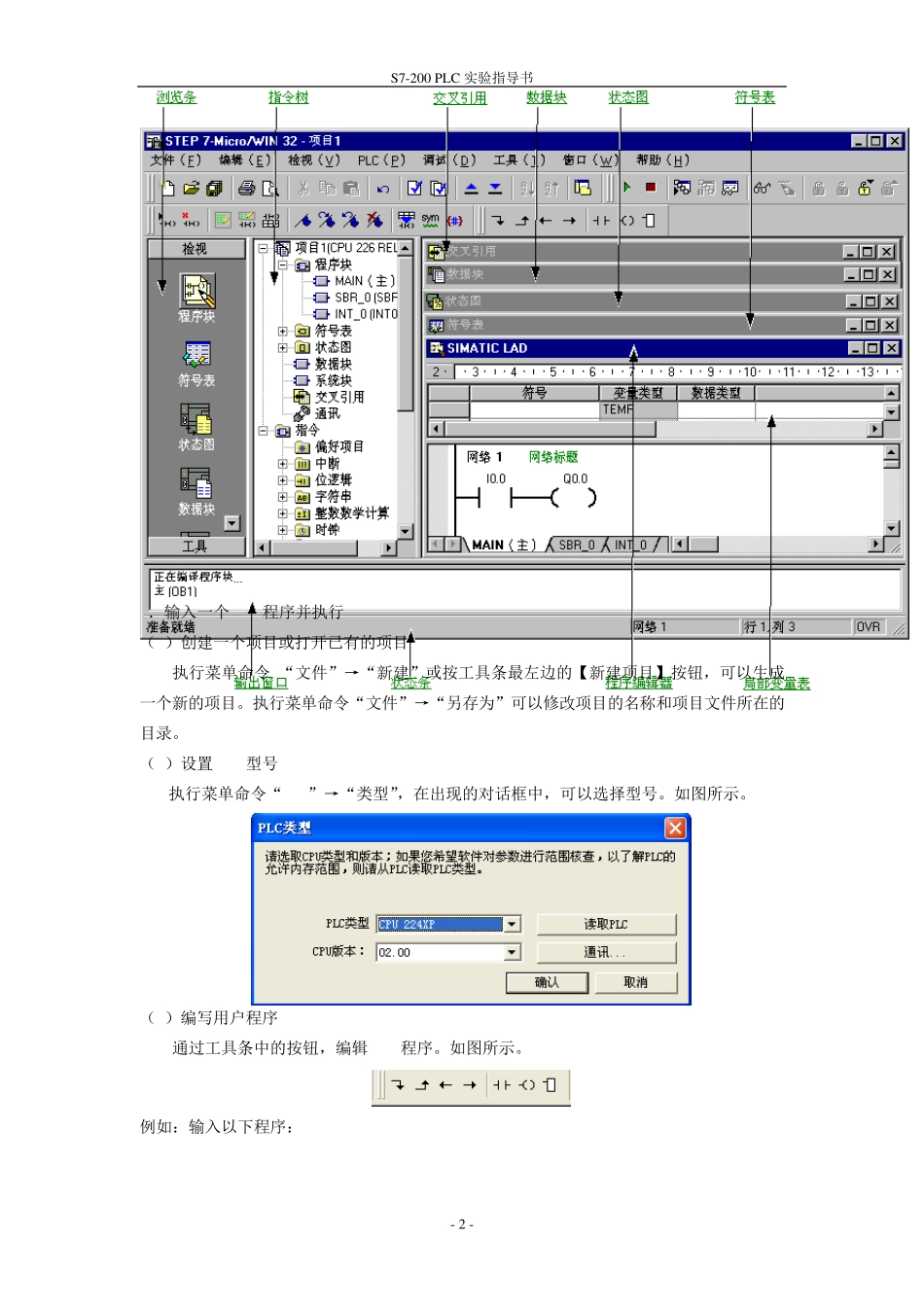

S7-200 PLC 实验指导书 - 1 - 实训一 STEP7编程软件的使用及指令训练 一、实训目的： 熟悉 STEP7-Micro/WIN编程软件的使用方法，掌握 S7-200 PLC的结构和接线方法，进一步理解 PLC指令的功能。 二、实训器材： （1）PLC综合实训台。 （2）安装了 STEP7-Micro/WIN编程软件的计算机一台。 （3）PC/PPI编程电缆 1根。 三、实训内容： 1．接线 按照下图所示连接按钮 SB1、SB2，指示灯 EL1、EL2、EL3。 2．STEP7-Micro/WIN编程软件介绍： S7-200 PLC 实验指导书 - 2 - 3．输入一个PLC程序并执行 （1）创建一个项目或打开已有的项目 执行菜单命令 “文件”→“新建”或按工具条最左边的【新建项目】按钮，可以生成一个新的项目。执行菜单命令“文件”→“另存为”可以修改项目的名称和项目文件所在的目录。 （2）设置 PLC型号 执行菜单命令“PLC”→“类型”，在出现的对话框中，可以选择型号。如图所示。 （3）编写用户程序 通过工具条中的按钮，编辑 PLC程序。如图所示。 例如：输入以下程序： S7-200 PLC 实验指导书 - 3 - （4）编译用户程序 通过工具条中的按钮 ，编译PLC程序。从下边的输出窗口中查看有无错误。 （5）设置通信参数 单击浏览条中的“通信”图标，打开通信窗口，双击“双击刷新”，以搜索所连接的PLC。找到后，即出现该 PLC的型号及图标。然后单击“取消”。 （6）下载程序至 PLC 通过工具条中的按钮，下载 PLC程序至 PLC中。 （7）运行 PLC 通过工具条中的按钮，使 PLC处于运行模式。 （8）程序的在线监控 通过工具条中的按钮，在线监控 PLC程序的执行状态。 （9）启动程序 按下实验板上相应的按钮SB1，启动程序，观察实验结果是否正确。 （10）停止程序运行 按下停止按钮SB2，停止程序，可终止程序运行。 （11）PLC停止模式 通过按下工具条中的按钮，可使 PLC处于停止模式。 4．指令训练 （1）逻辑指令练习。依次输入以下程序，并运行，将实验结果填入相应的表格。根据实验结果归纳其逻辑功能。 注意：每次只能输入一个程序。 程序1: 程序2: 程序3: I0.0 Q0.0 0 1 I0.0 Q0.0 0 1 S7-200 PLC 实验指导书 - 4 - I0.0 I0.1 Q0.0 0 0 0 1 1 0 1 1 程序 4: I0.0 I0.1 Q0.0 0 0 0 1 1 0 1 1 程序 5: I0.0 I0.1 Q0.0 0 0 0 1 1 0 1 1 程序 6: S7-200 PLC 实验指导书 - 5 - I0.0 I0.1 Q0.0...
