S7200通过SIMATICNETOPCServer建立S7连接与WinCC之间进行通信VIP免费

S7200通过SIMATICNETOPCServer建立S7连接与WinCC之间进行通信_第1页
1/54
S7200通过SIMATICNETOPCServer建立S7连接与WinCC之间进行通信_第2页
2/54
S7200通过SIMATICNETOPCServer建立S7连接与WinCC之间进行通信_第3页
3/54

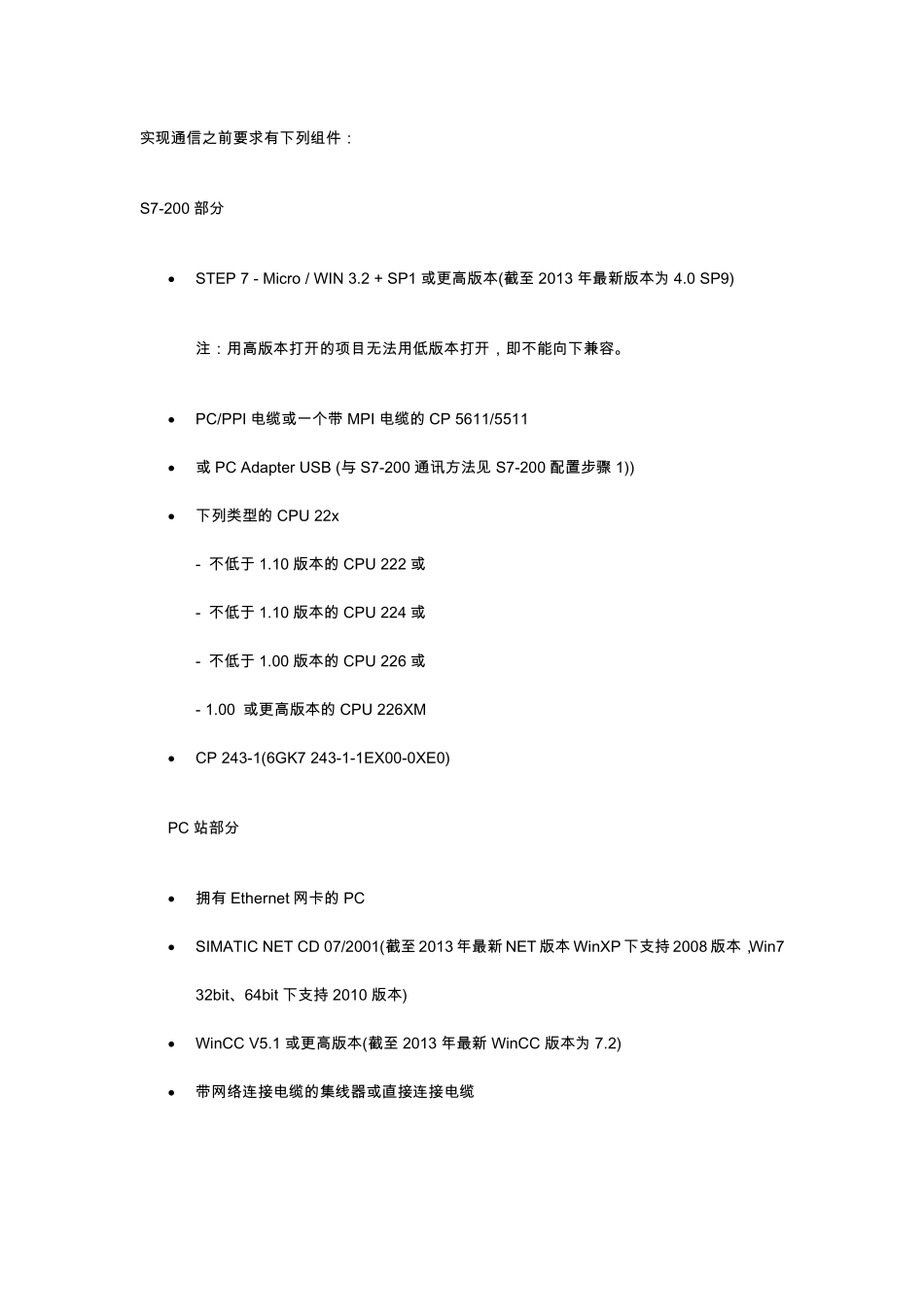

多个S7-200 站通过SIMATIC NET OPC Server 建立S7 连接与 WinCC 之间进行通信 配 备 CP 243-1 的 CPU 22x 可 与 其 它 S7-200、 S7-300 和 S7-400 系 统 及 OPC 服 务 器 进 行 通 信 。 除 STEP 7 Micro/WIN 连 接 外 , 最 多 还 可 以 建 立 8 个 连 接 。 CPU 22x CP 243-1 … . S7-200 Ethernet Micro/Win PC 例:PC 站 IP :192.168.0.46 本地 TSAP:10.11 对应 S7-200 IP:192.168.0.47 本地 TSAP:11.11 对应 S7-200 IP:192.168.0.48 本地 TSAP:12.11 对应 S7-200 IP:192.168.0.49 本地 TSAP:13.11 对应 S7-200 IP:192.168.0.50 伙伴(远程) TSAP:10.00 例:CP 243-1 IP:192.168.0.47 本地 TSAP:10.00 远程 TSAP:10.11 1X 8X CPU 22x CP 243-1 … . S7-200 例:CP 243-1 IP:192.168.0.48 本地 TSAP:10.00 远程 TSAP:11.11 8X CPU 22x CP 243-1 … . S7-200 PC Station SIMATIC NET OPC Server 8X CPU 22x CP 243-1 … . S7-200 8X 例:CP 243-1 IP:192.168.0.49 本地 TSAP:10.00 远程 TSAP:12.11 例:CP 243-1 IP:192.168.0.50 本地 TSAP:10.00 远程 TSAP:13.11 实 现 通 信 之 前 要 求 有 下 列 组 件 : S7-200 部 分 • STEP 7 - Micro / WIN 3.2 + SP1 或 更 高 版 本 (截 至 2013 年 最 新 版 本 为 4.0 SP9) 注 : 用 高 版 本 打 开 的 项 目 无 法 用 低 版 本 打 开 , 即 不 能 向 下 兼 容 。 • PC/PPI 电 缆 或 一 个 带 MPI 电 缆 的 CP 5611/5511 • 或 PC Adapter USB (与 S7-200 通 讯 方 法 见 S7-200 配 置 步 骤 1)) • 下 列 类 型 的 CPU 22x - 不 低 于 1.10 版 本 的 CPU 222 或 - 不 低 于 1.10 版 本 的 CPU 224 或 - 不 低 于 1.00 版 本 的 CPU 226 或 - 1.00 或 更 高 版 本 的 CPU 226XM • CP 243-1(6GK7 243-1-1EX00-0XE0) PC 站 部 分 • 拥 有 Ethernet 网 卡 的 PC • SIMATIC NET CD 07/2001(截 至 2013 年 最 新 NET 版 本 WinXP 下 支 持 2008 版 本 ,Win7 32bit、 64bit 下 支 持 2010 版 本 ) • ...
