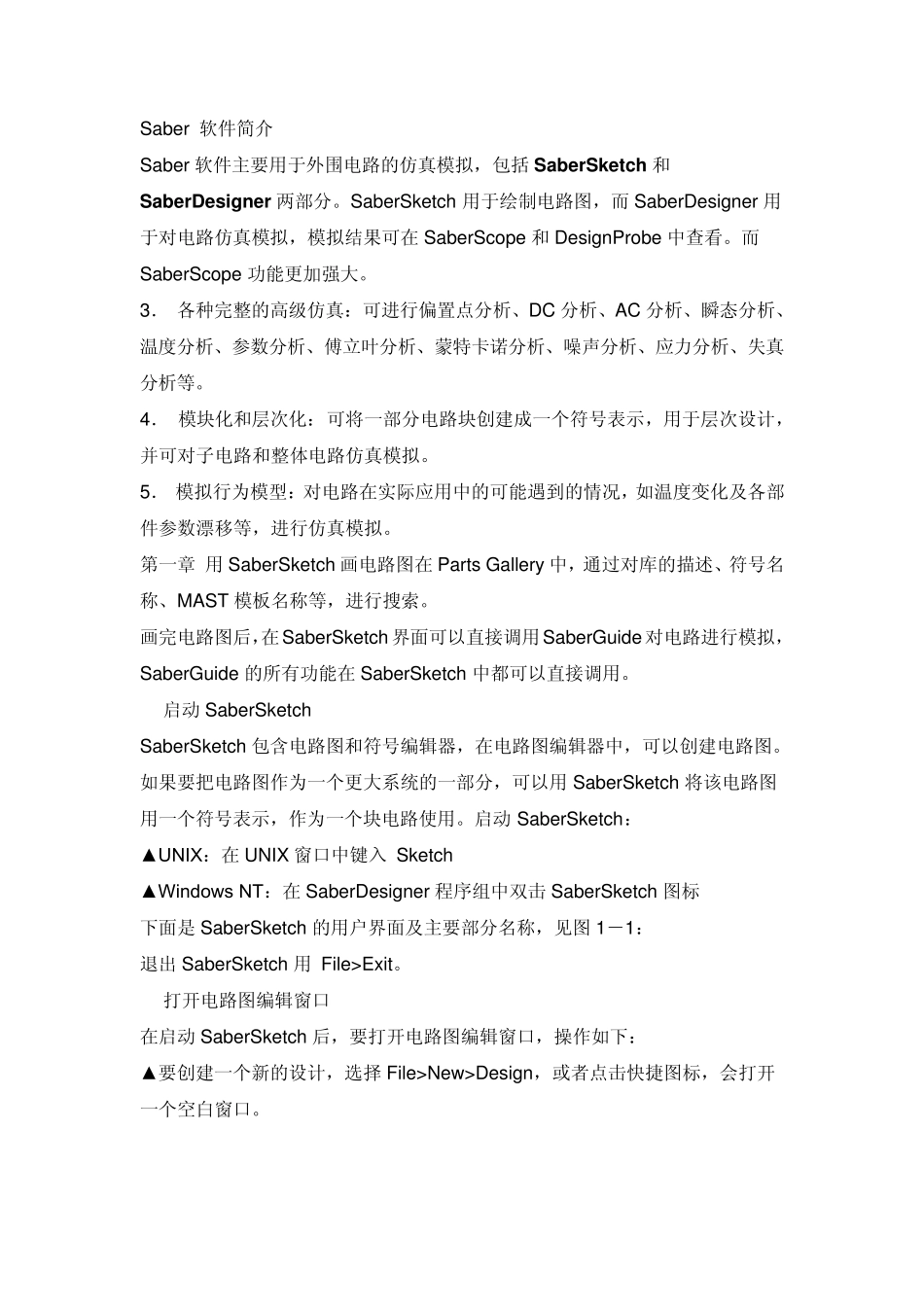

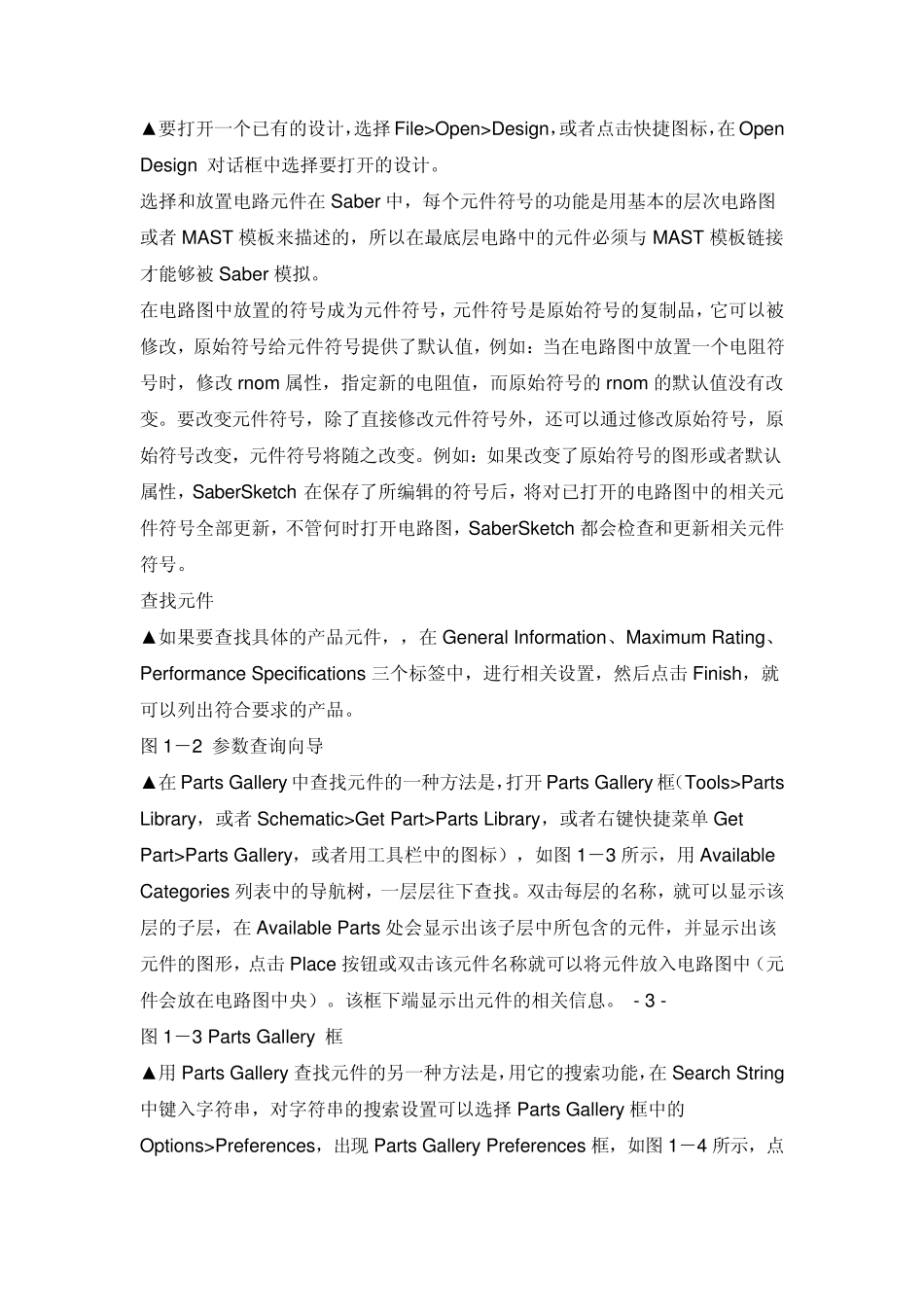

Saber 软件简介 Saber 软件主要用于外围电路的仿真模拟，包括SaberSketch 和SaberDesigner 两部分。SaberSketch 用于绘制电路图，而SaberDesigner 用于对电路仿真模拟，模拟结果可在SaberScope 和DesignProbe 中查看。而SaberScope 功能更加强大。 3． 各种完整的高级仿真：可进行偏置点分析、DC 分析、AC 分析、瞬态分析、温度分析、参数分析、傅立叶分析、蒙特卡诺分析、噪声分析、应力分析、失真分析等。 4． 模块化和层次化：可将一部分电路块创建成一个符号表示，用于层次设计，并可对子电路和整体电路仿真模拟。 5． 模拟行为模型：对电路在实际应用中的可能遇到的情况，如温度变化及各部件参数漂移等，进行仿真模拟。 第一章 用SaberSketch 画电路图在Parts Gallery中，通过对库的描述、符号名称、MAST 模板名称等，进行搜索。 画完电路图后，在SaberSketch 界面可以直接调用SaberGuide 对电路进行模拟，SaberGuide 的所有功能在SaberSketch 中都可以直接调用。 启动 SaberSketch SaberSketch 包含电路图和符号编辑器，在电路图编辑器中，可以创建电路图。如果要把电路图作为一个更大系统的一部分，可以用SaberSketch 将该电路图用一个符号表示，作为一个块电路使用。启动 SaberSketch： ▲ UNIX：在UNIX 窗口中键入 Sketch ▲ Windows NT：在SaberDesigner 程序组中双击 SaberSketch 图标 下面是 SaberSketch 的用户界面及主要部分名称，见图1－1： 退出 SaberSketch 用 File>Exit。 打开电路图编辑窗口 在启动 SaberSketch 后，要打开电路图编辑窗口，操作如下： ▲ 要创建一个新的设计，选择 File>New>Design，或者点击快捷图标，会打开一个空白窗口。 ▲要打开一个已有的设计，选择File>Open>Design，或者点击快捷图标，在Open Design 对话框中选择要打开的设计。 选择和放置电路元件在Saber 中，每个元件符号的功能是用基本的层次电路图或者MAST 模板来描述的，所以在最底层电路中的元件必须与MAST 模板链接才能够被Saber 模拟。 在电路图中放置的符号成为元件符号，元件符号是原始符号的复制品，它可以被修改，原始符号给元件符号提供了默认值，例如：当在电路图中放置一个电阻符号时，修改rnom 属性，指定新的电阻值，而原始符号的rnom 的默认值没有改变。要改变元件符号，除了直接修改元件符号外，还可以通过修改原始符号，原始符号改变，元件符号将随之改变...
