SAEJ4522003SAE铸造铝合金的化学成分、机械和物理性能200851023122468182VIP专享VIP免费

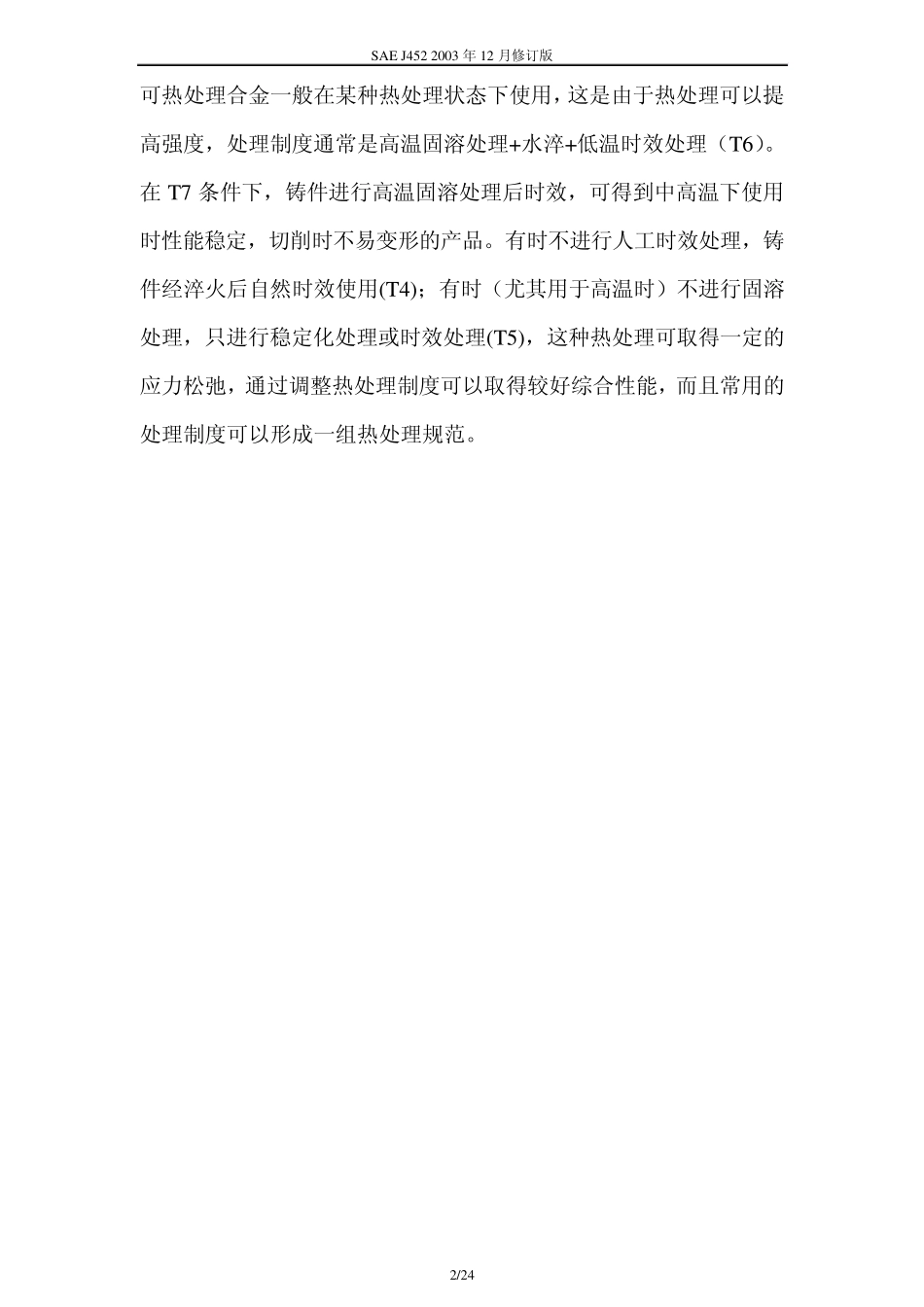

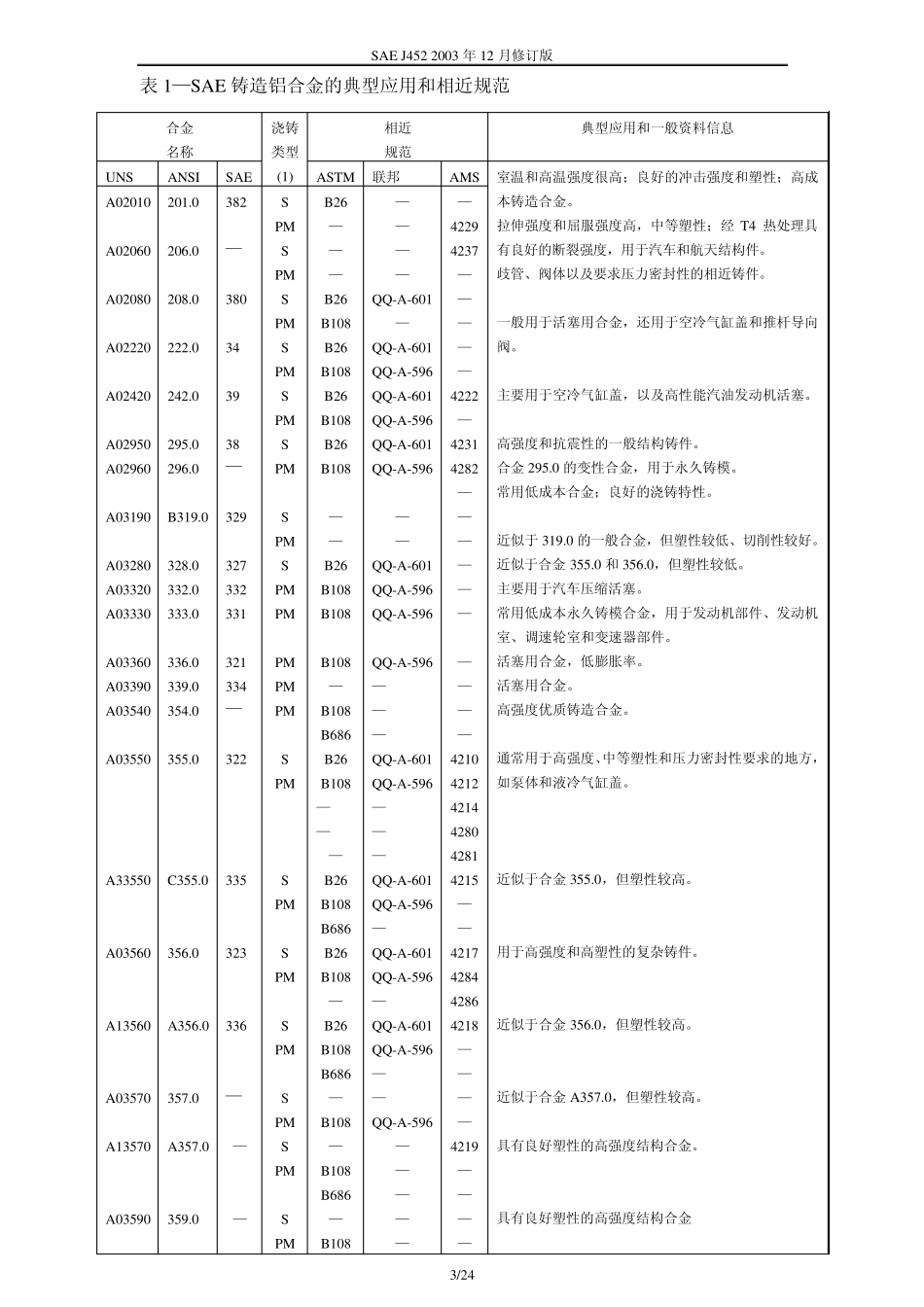

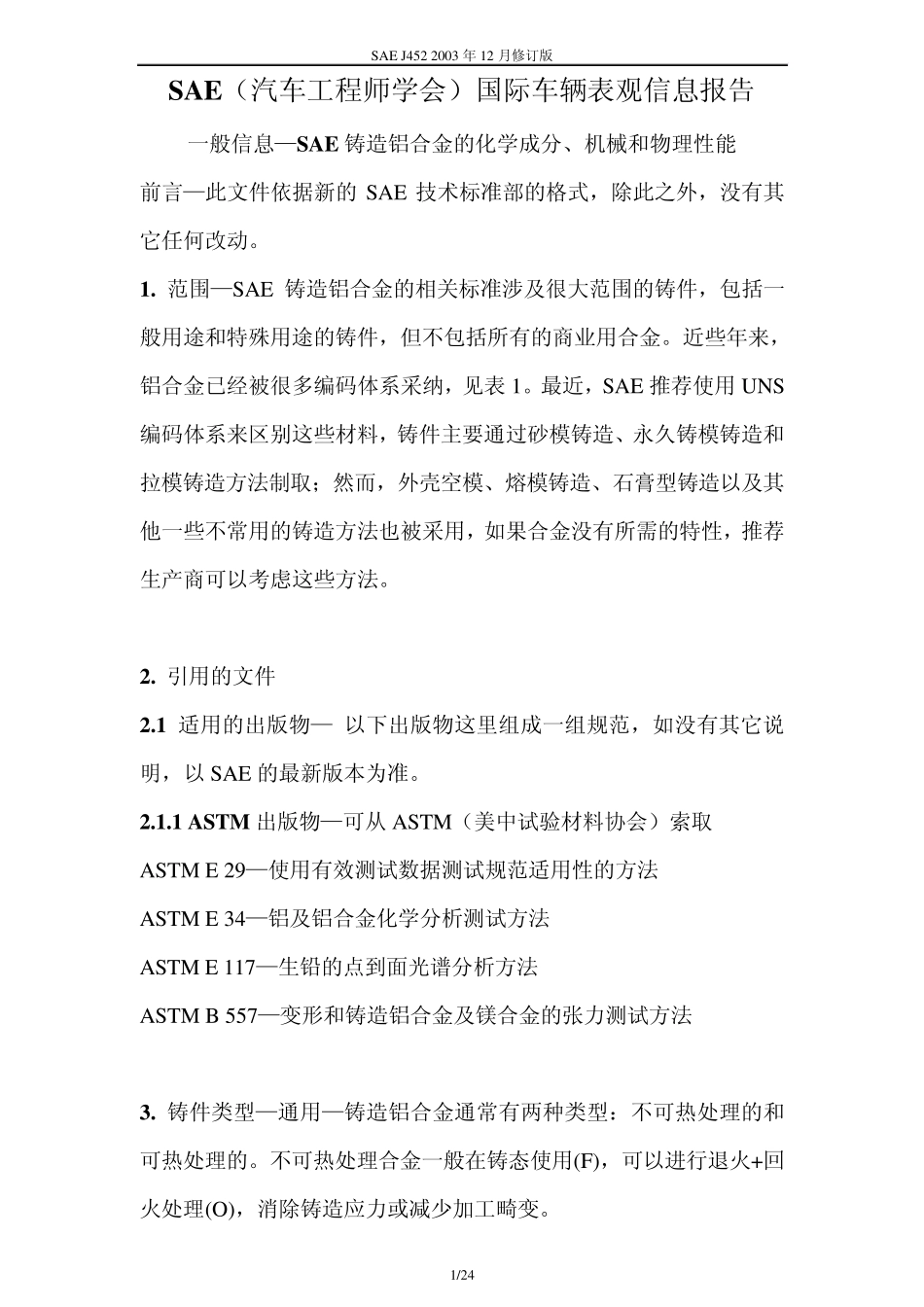

SAE J452 2003 年12 月修订版 1/24 SAE（汽车工程师学会）国际车辆表观信息报告 一般信息—SAE 铸造铝合金的化学成分、机械和物理性能 前言—此文件依据新的 SAE 技术标准部的格式，除此之外，没有其它任何改动。 1. 范围—SAE 铸造铝合金的相关标准涉及很大范围的铸件，包括一般用途和特殊用途的铸件，但不包括所有的商业用合金。近些年来，铝合金已经被很多编码体系采纳，见表1。最近，SAE 推荐使用 UNS编码体系来区别这些材料，铸件主要通过砂模铸造、永久铸模铸造和拉模铸造方法制取；然而，外壳空模、熔模铸造、石膏型铸造以及其他一些不常用的铸造方法也被采用，如果合金没有所需的特性，推荐生产商可以考虑这些方法。 2. 引用的文件 2.1 适用的出版物— 以下出版物这里组成一组规范，如没有其它说明，以 SAE 的最新版本为准。 2.1.1 ASTM 出版物—可从 ASTM（美中试验材料协会）索取 ASTM E 29—使用有效测试数据测试规范适用性的方法 ASTM E 34—铝及铝合金化学分析测试方法 ASTM E 117—生铅的点到面光谱分析方法 ASTM B 557—变形和铸造铝合金及镁合金的张力测试方法 3. 铸件类型—通用—铸造铝合金通常有两种类型：不可热处理的和可热处理的。不可热处理合金一般在铸态使用(F)，可以进行退火+回火处理(O)，消除铸造应力或减少加工畸变。 SAE J452 2003 年12 月修订版 2/24 可热处理合金一般在某种热处理状态下使用，这是由于热处理可以提高强度，处理制度通常是高温固溶处理+水淬+低温时效处理（T6）。 在T7 条件下，铸件进行高温固溶处理后时效，可得到中高温下使用时性能稳定，切削时不易变形的产品。有时不进行人工时效处理，铸件经淬火后自然时效使用(T4)；有时（尤其用于高温时）不进行固溶处理，只进行稳定化处理或时效处理(T5)，这种热处理可取得一定的应力松弛，通过调整热处理制度可以取得较好综合性能，而且常用的处理制度可以形成一组热处理规范。 SAE J452 2003 年12 月修订版 3/24 表1—SAE 铸造铝合金的典型应用和相近规范 合金 名称 浇铸 类型 (1) 相近 规范 典型应用和一般资料信息 UNS ANSI SAE ASTM 联邦 AMS 室温和高温强度很高；良好的冲击强度和塑性；高成本铸造合金。 拉伸强度和屈服强度高，中等塑性；经 T4 热处理具有良好的断裂强度，用于汽车和航天结构件。 歧管、阀体以及要求压力密封性的相近铸件。 一般用于活塞用合金，...
