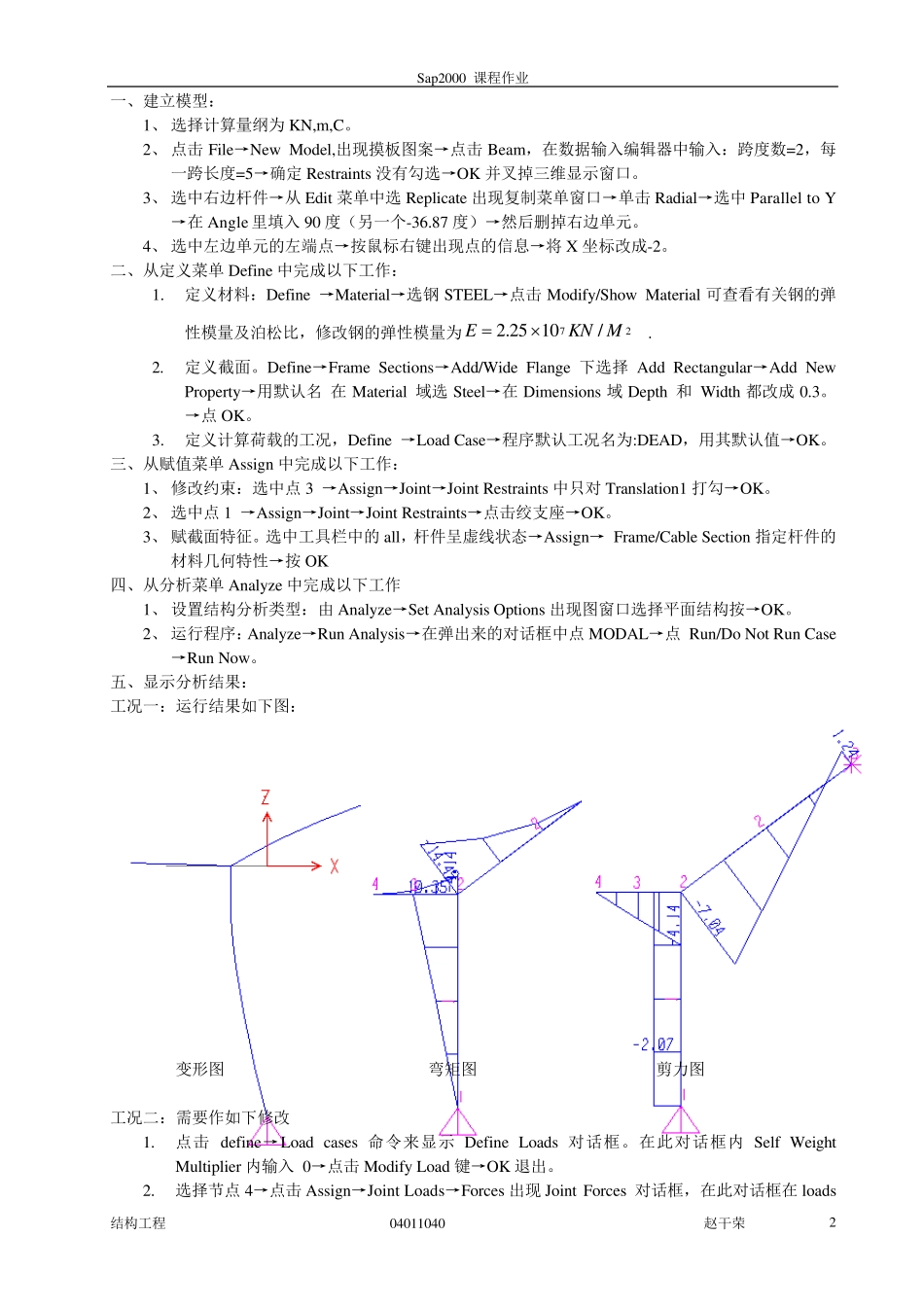

Sap2000 课程作业 结构工程 04011040 赵干荣 1 题目一：不同荷载的作用及工况的考虑。 计算图 1 所示三个单元和四个结点的静定刚架，在不同荷载作用下的结点位移和内力图。 3mz1x423125m23kn/m32m34m 722.25 10/EKN M3 自重 23KN/M 工况一：结构自重 28KN/M45KN75KN*M78KN30KN/M 工况2 整体坐标系下的分布及集中荷载 工况3 整体坐标系下节点荷载 工况4 整体坐标系下均布荷载 60KN30KN/M15KN/M6KN/M30KN/M2 工况5 局部坐标系下单元均布荷载 工况6 局部坐标系下单元均布荷载 工况7 局部坐标系下集中荷载荷载 Sap2000 课程作业 结构工程 04011040 赵干荣 2 一、建立模型： 1、 选择计算量纲为KN,m,C。 2、 点击File→New Model,出现摸板图案→点击Beam，在数据输入编辑器中输入：跨度数=2，每一跨长度=5→确定 Restraints 没有勾选→OK 并叉掉三维显示窗口。 3、 选中右边杆件→从 Edit 菜单中选Replicate 出现复制菜单窗口→单击Radial→选中 Parallel to Y→在 Angle 里填入 90 度（另一个-36.87 度）→然后删掉右边单元。 4、 选中左边单元的左端点→按鼠标右键出现点的信息→将 X 坐标改成-2。 二、从定义菜单 Define 中完成以下工作： 1. 定义材料：Define →Material→选钢 STEEL→点击Modify/Show Material 可查看有关钢的弹性模量及泊松比，修改钢的弹性模量为722.25 10/EKN M . 2. 定义截面。Define→Frame Sections→Add/Wide Flange 下选择 Add Rectangular→Add New Property→用默认名 在 Material 域选Steel→在 Dimensions 域 Depth 和 Width 都改成 0.3。→点OK。 3. 定义计算荷载的工况，Define →Load Case→程序默认工况名为:DEAD，用其默认值→OK。 三、从赋值菜单 Assign 中完成以下工作： 1、 修改约束：选中点3 →Assign→Joint→Joint Restraints 中只对 Translation1 打勾→OK。 2、 选中点1 →Assign→Joint→Joint Restraints→点击绞支座→OK。 3、 赋截面特征。选中工具栏中的 all，杆件呈虚线状态→Assign→ Frame/Cable Section 指定杆件的材料几何特性→按 OK 四、从分析菜单 Analyze 中完成以下工作 1、 设置结构分析类型：由 Analyze→Set Analysis Options 出现图窗口选择平面结构按→OK。 2、 运行程序：Analyze→Run Analysis→在弹出来的对话框中点MODAL→点 Ru...
