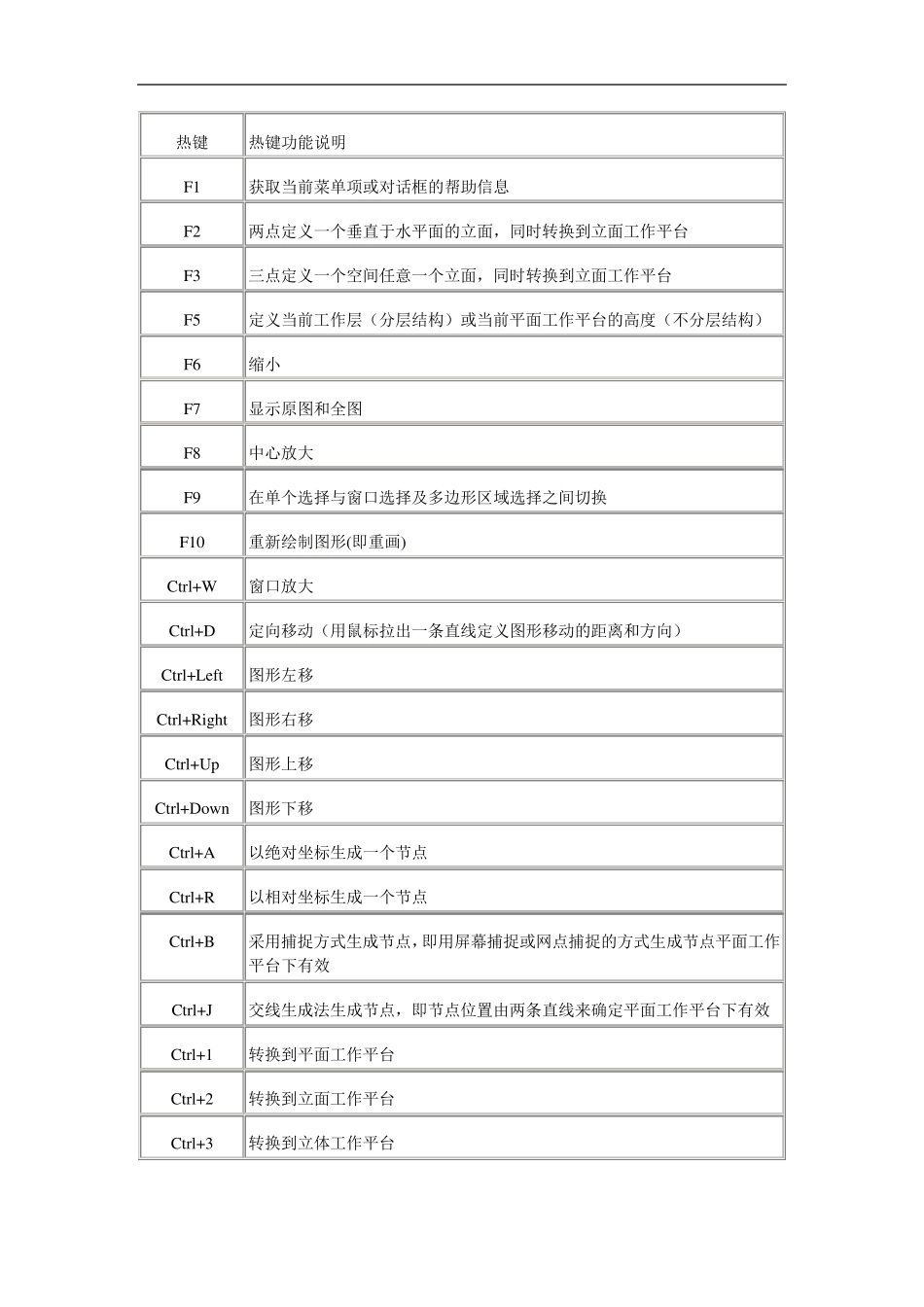

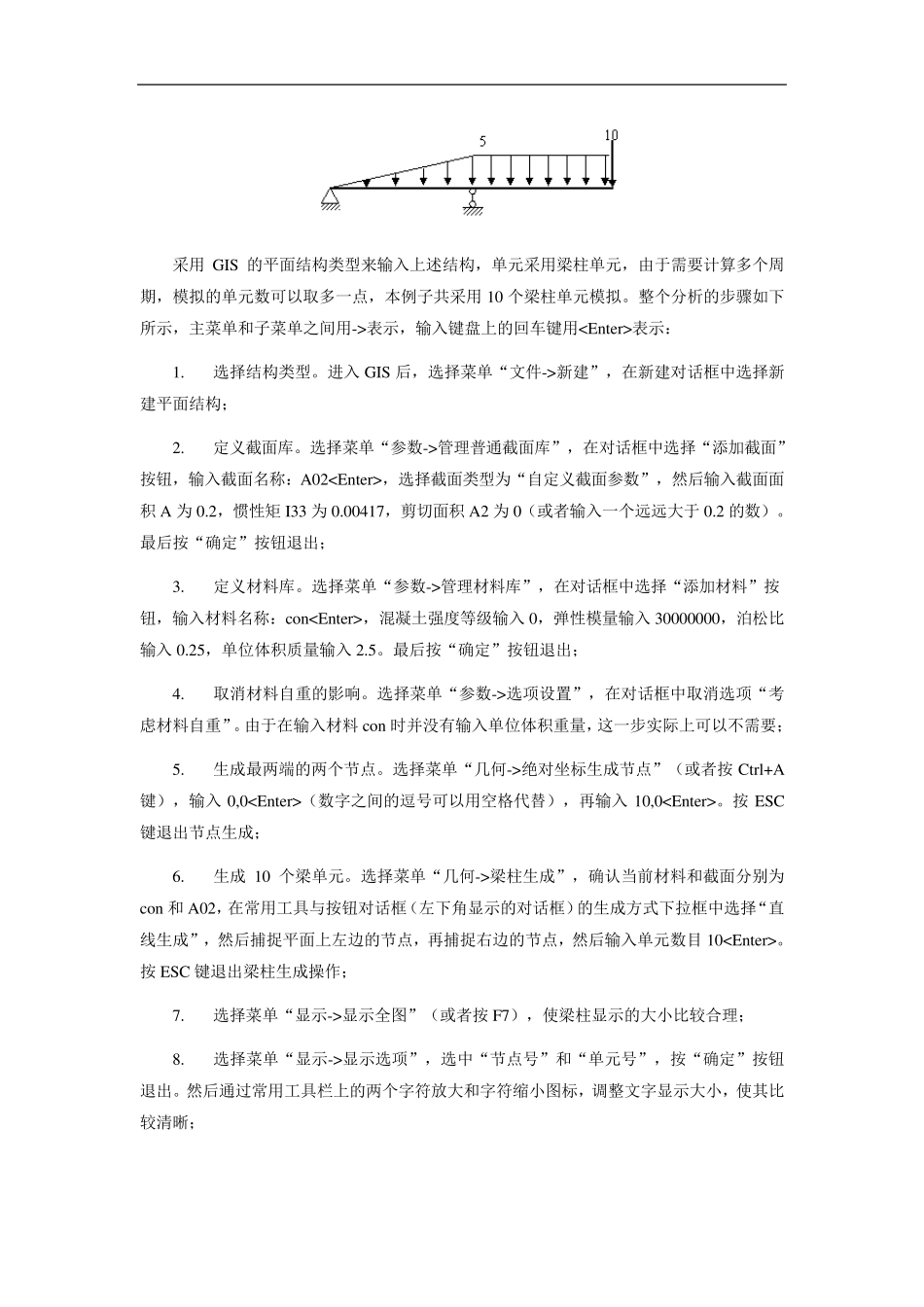

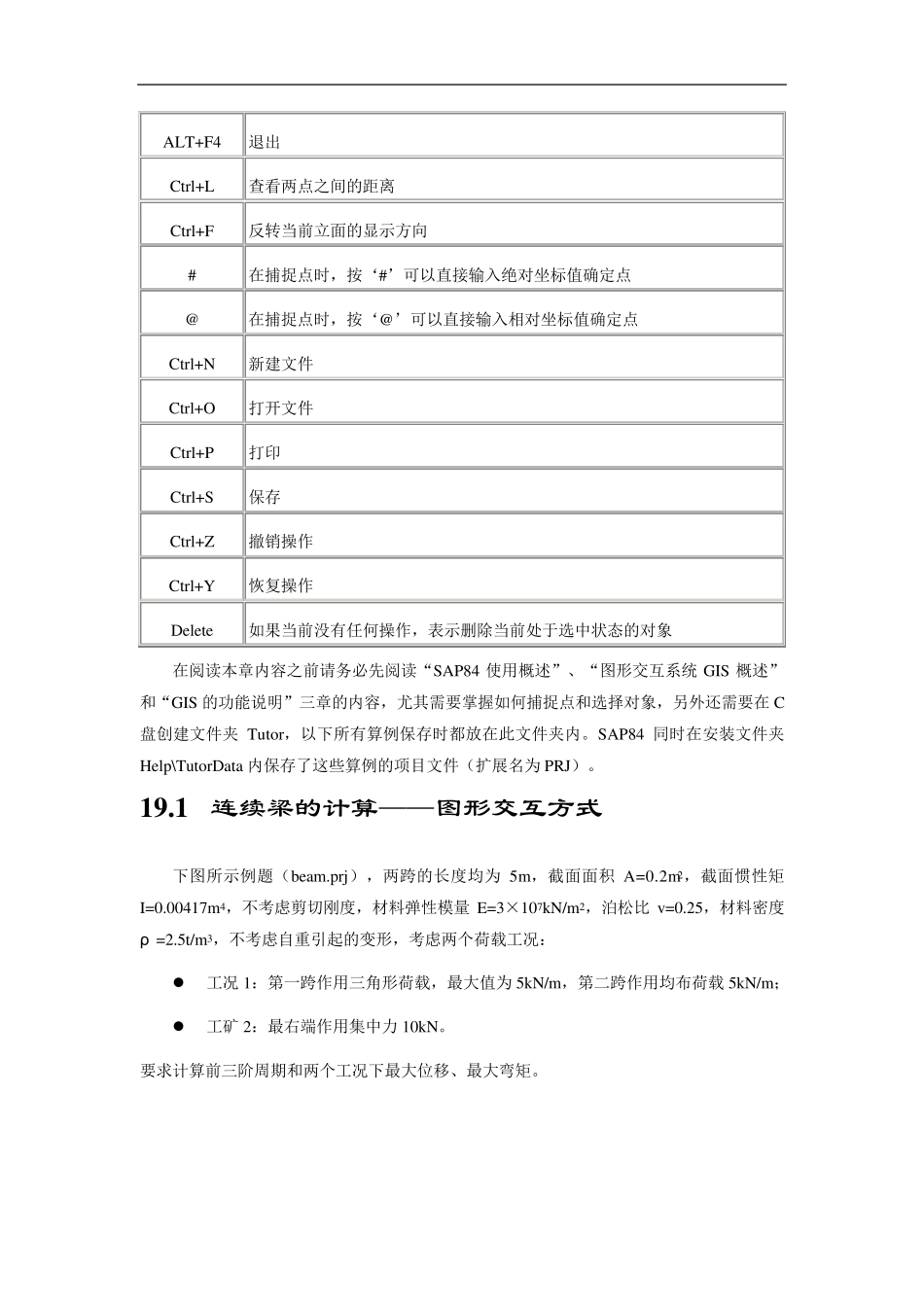

热键 热键功能说明 F1 获取当前菜单项或对话框的帮助信息 F2 两点定义一个垂直于水平面的立面,同时转换到立面工作平台 F3 三点定义一个空间任意一个立面,同时转换到立面工作平台 F5 定义当前工作层(分层结构)或当前平面工作平台的高度(不分层结构) F6 缩小 F7 显示原图和全图 F8 中心放大 F9 在单个选择与窗口选择及多边形区域选择之间切换 F10 重新绘制图形(即重画) Ctrl+W 窗口放大 Ctrl+D 定向移动(用鼠标拉出一条直线定义图形移动的距离和方向) Ctrl+Left 图形左移 Ctrl+Right 图形右移 Ctrl+Up 图形上移 Ctrl+Dow n 图形下移 Ctrl+A 以绝对坐标生成一个节点 Ctrl+R 以相对坐标生成一个节点 Ctrl+B 采用捕捉方式生成节点,即用屏幕捕捉或网点捕捉的方式生成节点平面工作平台下有效 Ctrl+J 交线生成法生成节点,即节点位置由两条直线来确定平面工作平台下有效 Ctrl+1 转换到平面工作平台 Ctrl+2 转换到立面工作平台 Ctrl+3 转换到立体工作平台 ALT+F4 退出 Ctrl+L 查看两点之间的距离 Ctrl+F 反转当前立面的显示方向 # 在捕捉点时,按‘#’可以直接输入绝对坐标值确定点 @ 在捕捉点时,按‘@’可以直接输入相对坐标值确定点 Ctrl+N 新建文件 Ctrl+O 打开文件 Ctrl+P 打印 Ctrl+S 保存 Ctrl+Z 撤销操作 Ctrl+Y 恢复操作 Delete 如果当前没有任何操作,表示删除当前处于选中状态的对象 在阅读本章内容之前请务必先阅读“SAP84 使用概述”、“图形交互系统 GIS 概述”和“GIS 的功能说明”三章的内容,尤其需要掌握如何捕捉点和选择对象,另外还需要在 C盘创建文件夹 Tu tor,以下所有算例保存时都放在此文件夹内。SAP84 同时在安装文件夹Help\Tu torData 内保存了这些算例的项目文件(扩展名为PRJ)。 1 9 .1 连续梁的计算──图形交互方式 下图所示例题(beam.prj),两跨的长度均为5m,截面面积A=0.2m2,截面惯性矩I=0.00417m4,不考虑剪切刚度,材料弹性模量E=3×107kN/m2,泊松比 v =0.25,材料密度ρ =2.5t/m3,不考虑自重引起的变形,考虑两个荷载工况: 工况 1:第一跨作用三角形荷载,最大值为5kN/m,第二跨作用均布荷载 5kN/m; 工矿 2:最右端作用集中力 10kN。 要求计算前三阶周期和两个工况下最大位移、最大弯矩。 采用GIS 的平面结构类型来输入上述结构,单元采用梁柱单元,由于需要计算多个周期,模拟的单元数...
