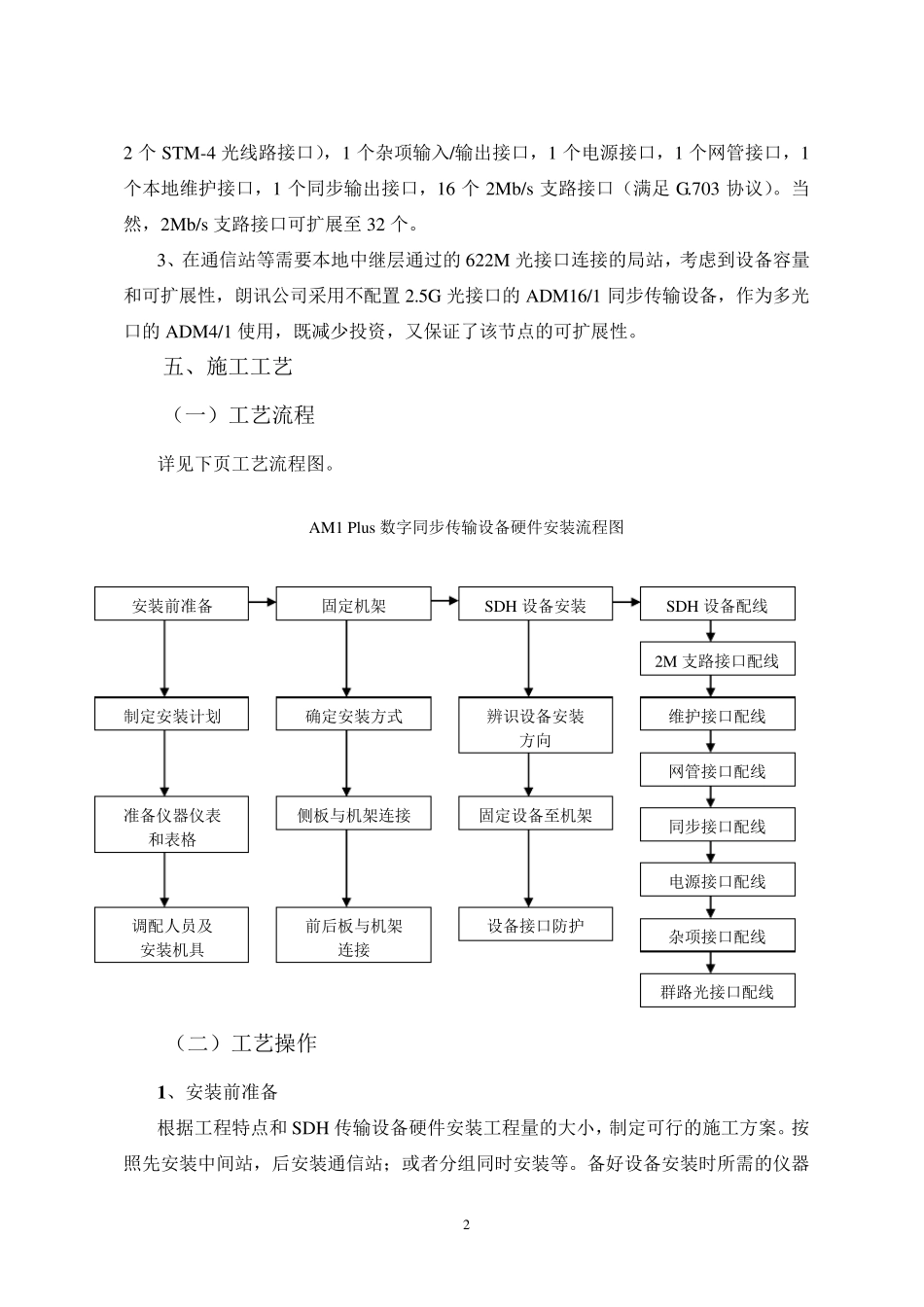

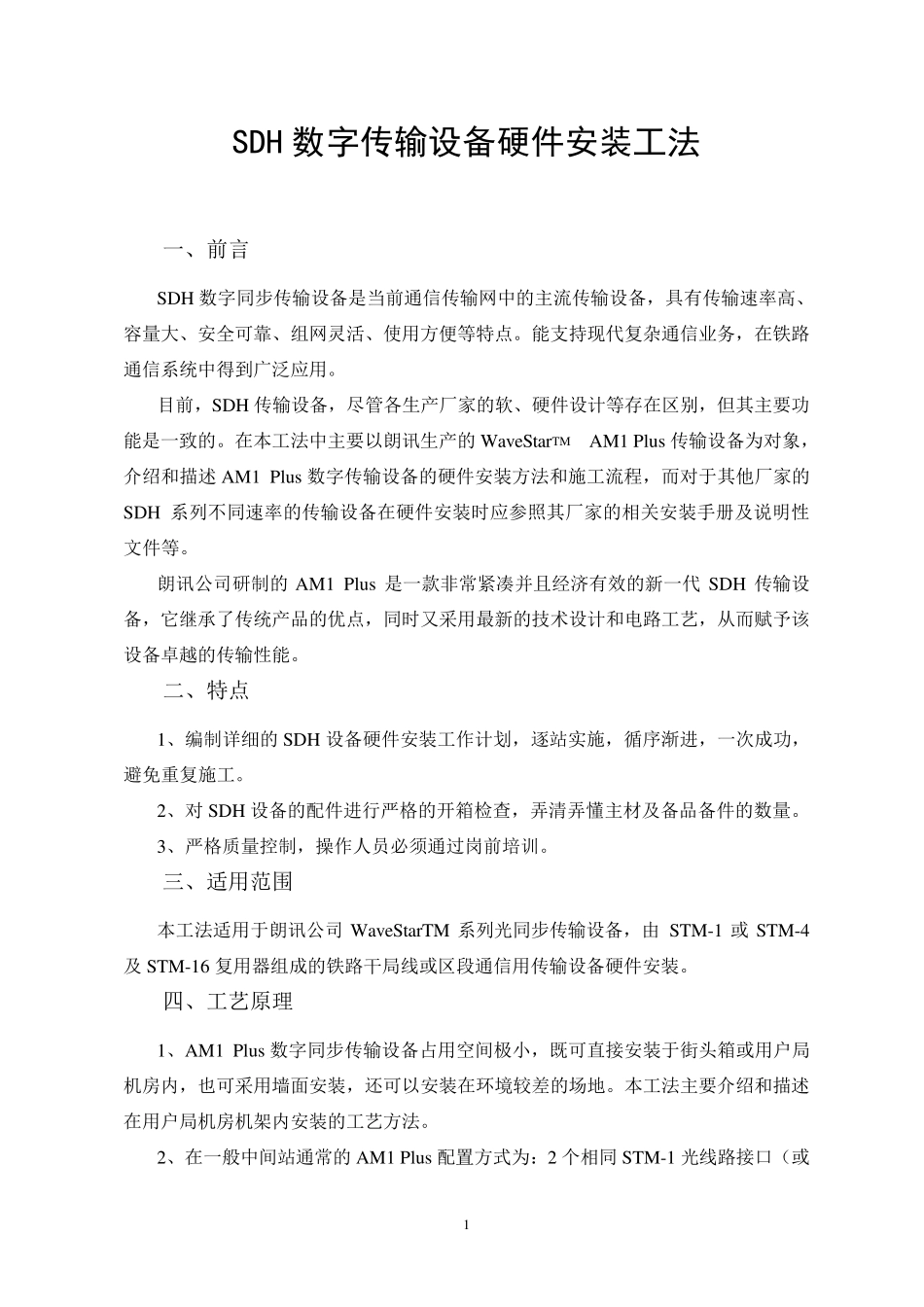

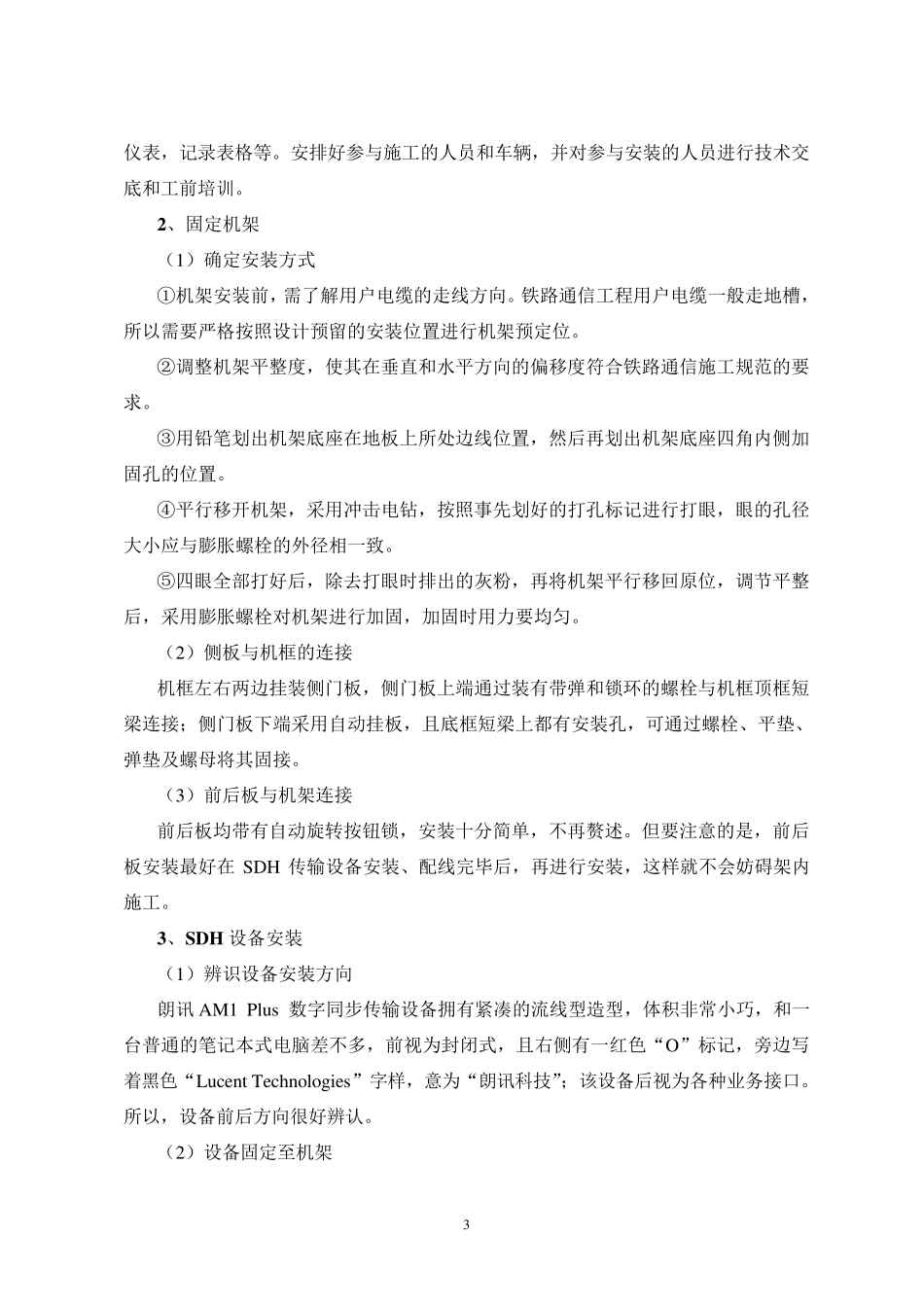

1 SDH 数字传输设备硬件安装工法 一、前言 SDH 数字同步传输设备是当前通信传输网中的主流传输设备，具有传输速率高、容量大、安全可靠、组网灵活、使用方便等特点。能支持现代复杂通信业务，在铁路通信系统中得到广泛应用。 目前，SDH 传输设备，尽管各生产厂家的软、硬件设计等存在区别，但其主要功能是一致的。在本工法中主要以朗讯生产的 Wav eStarTM AM1 Plu s 传输设备为对象，介绍和描述 AM1 Plu s 数字传输设备的硬件安装方法和施工流程，而对于其他厂家的SDH 系列不同速率的传输设备在硬件安装时应参照其厂家的相关安装手册及说明性文件等。 朗讯公司研制的 AM1 Plu s 是一款非常紧凑并且经济有效的新一代 SDH 传输设备，它继承了传统产品的优点，同时又采用最新的技术设计和电路工艺，从而赋予该设备卓越的传输性能。 二、特点 1、编制详细的 SDH 设备硬件安装工作计划，逐站实施，循序渐进，一次成功，避免重复施工。 2、对 SDH 设备的配件进行严格的开箱检查，弄清弄懂主材及备品备件的数量。 3、严格质量控制，操作人员必须通过岗前培训。 三、适用范围 本工法适用于朗讯公司 Wav eStarTM 系列光同步传输设备，由 STM-1 或 STM-4及 STM-16 复用器组成的铁路干局线或区段通信用传输设备硬件安装。 四、工艺原理 1、AM1 Plu s 数字同步传输设备占用空间极小，既可直接安装于街头箱或用户局机房内，也可采用墙面安装，还可以安装在环境较差的场地。本工法主要介绍和描述在用户局机房机架内安装的工艺方法。 2、在一般中间站通常的 AM1 Plu s 配置方式为：2 个相同 STM-1 光线路接口（或 2 2 个STM-4 光线路接口），1 个杂项输入/输出接口，1 个电源接口，1 个网管接口，1个本地维护接口，1 个同步输出接口，16 个2Mb/s 支路接口（满足G.703 协议）。当然，2Mb/s 支路接口可扩展至32 个。 3、在通信站等需要本地中继层通过的 622M 光接口连接的局站，考虑到设备容量和可扩展性，朗讯公司采用不配置 2.5G 光接口的 ADM16/1 同步传输设备，作为多光口的 ADM4/1 使用，既减少投资，又保证了该节点的可扩展性。 五、施工工艺 （一）工艺流程 详见下页工艺流程图。 AM1 Plus 数字同步传输设备硬件安装流程图 （二）工艺操作 1 、安装前准备 根据工程特点和 SDH 传输设备硬件安装工程量的大小，制定可行的施工方案。按照先安装中间站，后安装通信站...
