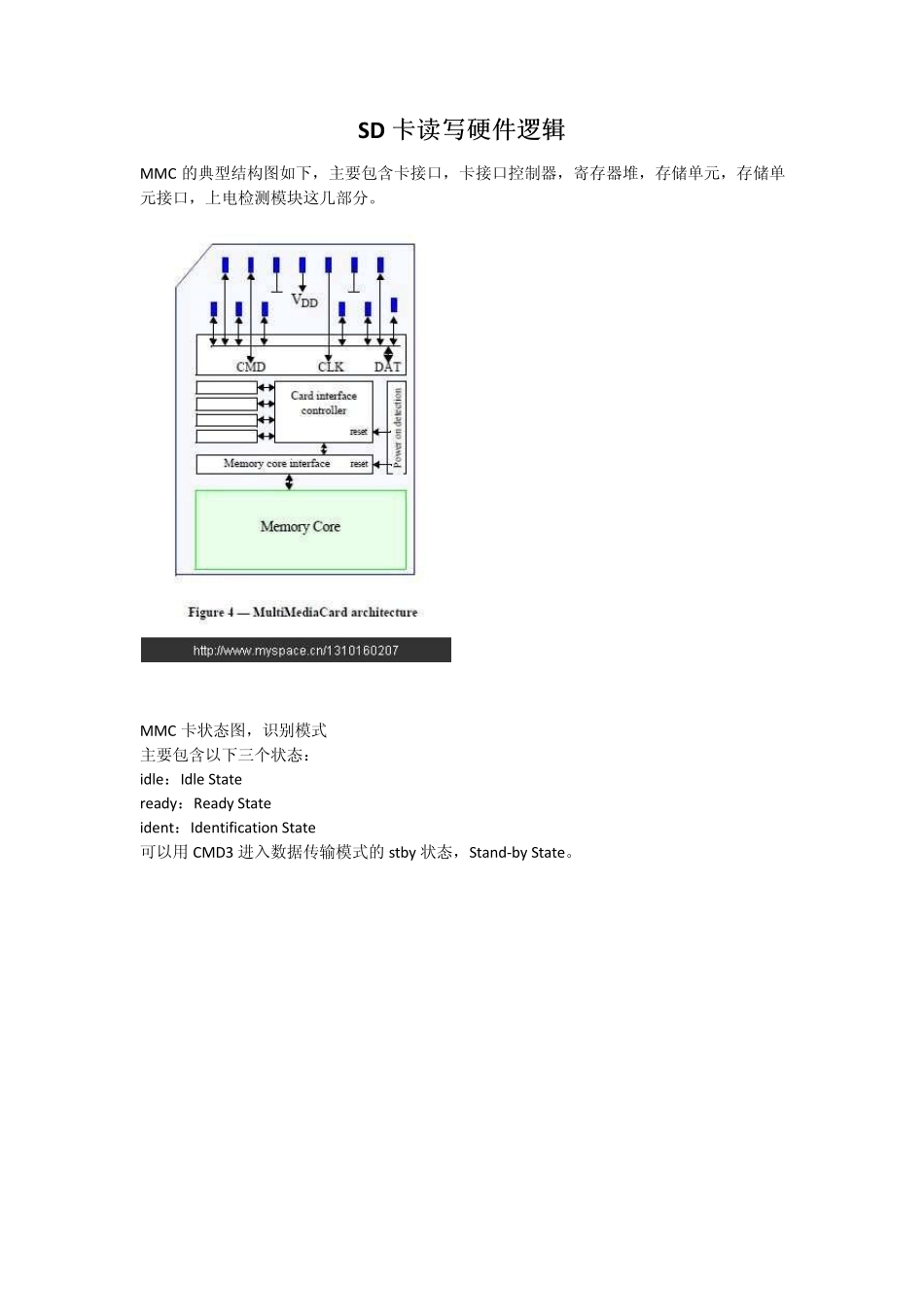

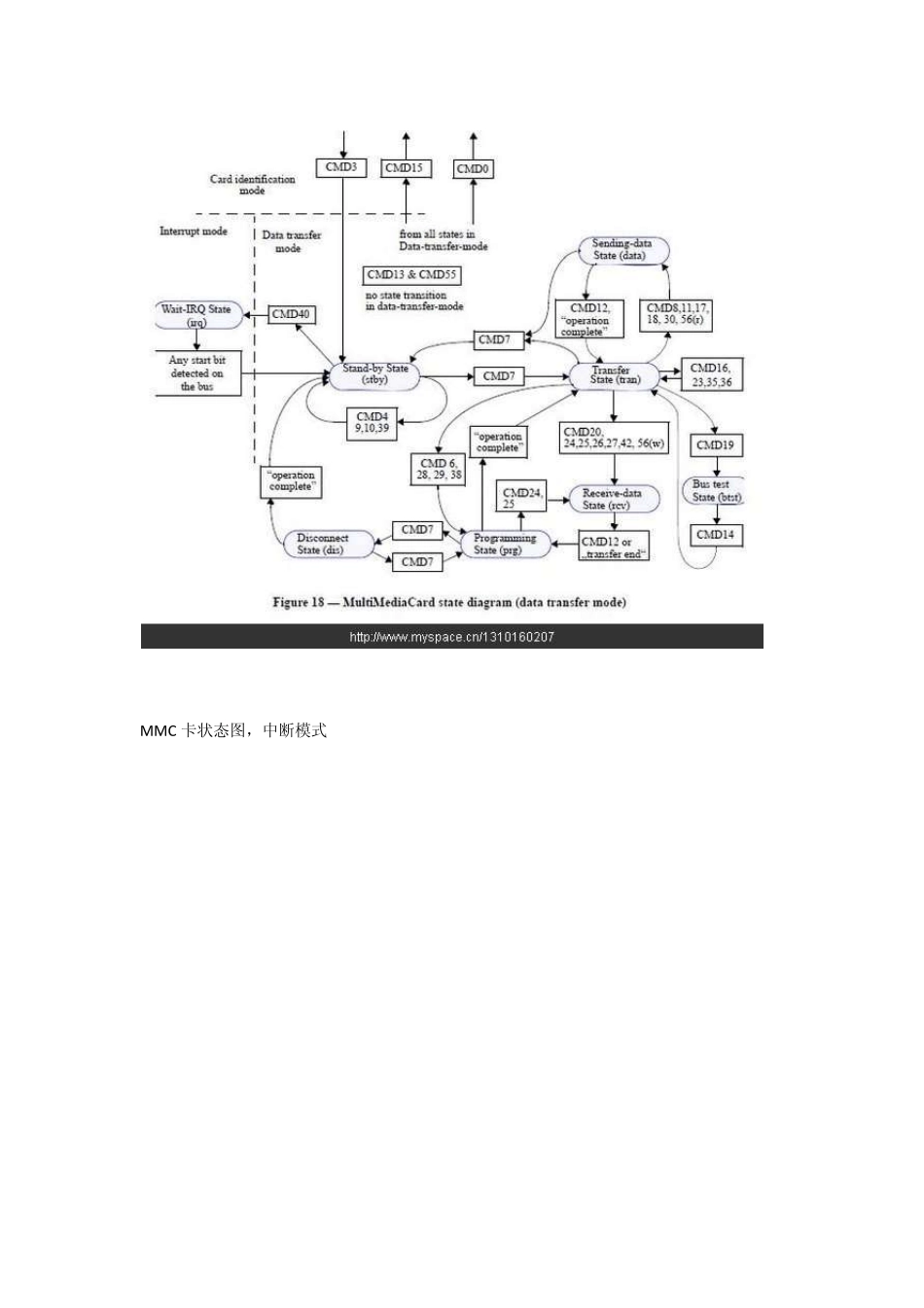

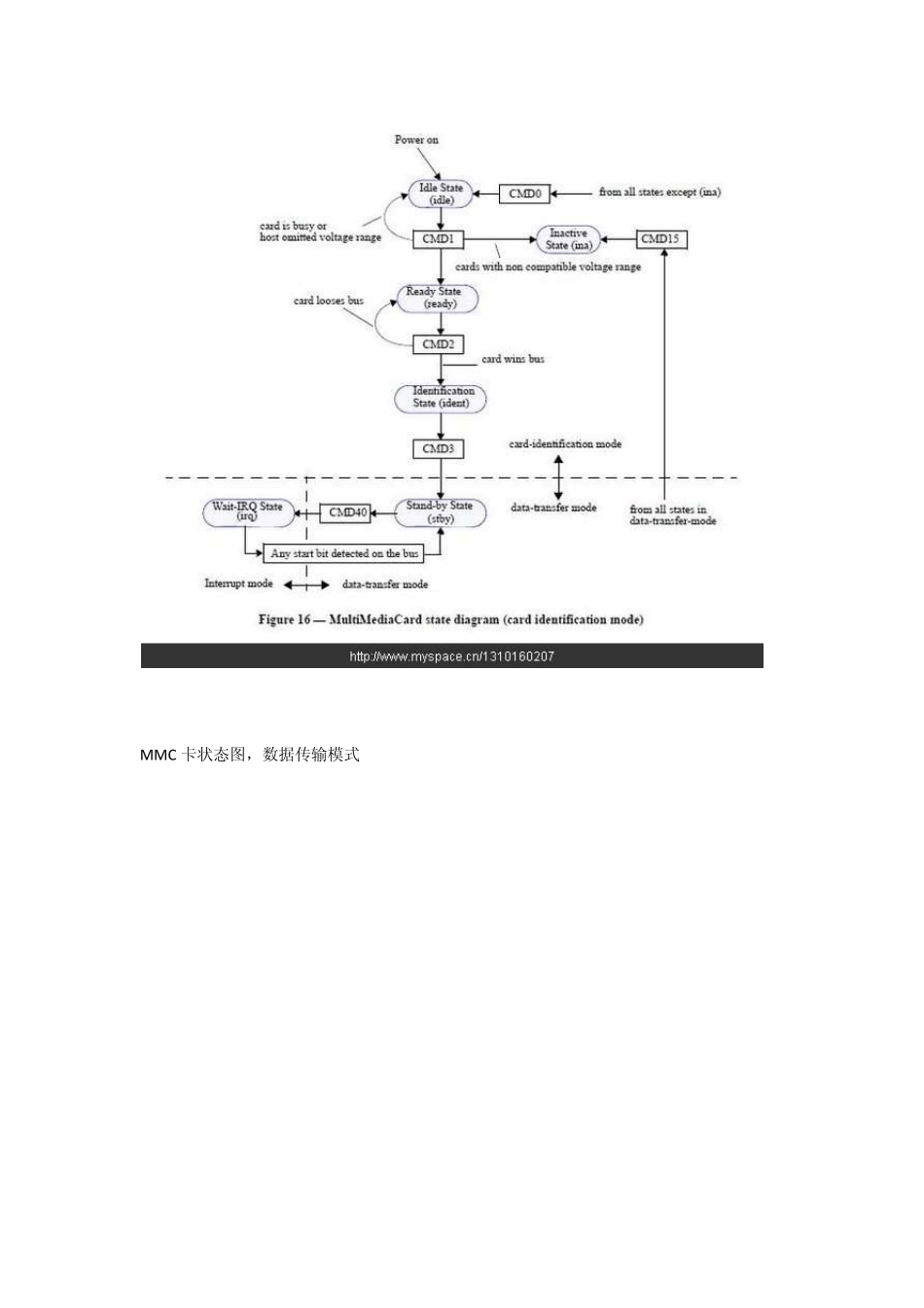

SD 卡读写硬件逻辑 MMC 的典型结构图如下，主要包含卡接口，卡接口控制器，寄存器堆，存储单元，存储单元接口，上电检测模块这几部分。 MMC 卡状态图，识别模式 主要包含以下三个状态： idle：Idle State ready：Ready State ident：Identification State 可以用 CMD3 进入数据传输模式的 stby 状态，Stand-by State。 M M C 卡状态图，数据传输模式 M M C 卡状态图，中断模式 MMC Indentification Mode MMC 识别模式 简介： MMC 识别模式只用来识别卡。但是识别卡并不等同于初始化卡，这只是MMC 卡整个初始化的一部分。 状态图详见 MMC 卡状态图，识别模式。 状态： MMC 识别模式只包含三种状态，如下所示： 1。idle: Idle State 空闲状态 空闲状态是卡复位后进入的状态，匹配完 MMC 卡电压范围之后，MMC 卡转变到 Ready State。 2。ready: Ready State 准备状态 准备状态是MMC 卡匹配完电压范围之后的状态，获取完 CID 值之后，MMC 卡进入Identification State。 3。ident: Identification State 识别状态 识别状态是MMC卡响应CID之后进入的状态，如果分配RCA成功，MMC卡进入Stand-by State。 功能流程： MMC 识别模式下只有一种功能流程，即 Identification Process 识别流程。详细介绍如下： 1。Identification Process：识别流程 ->idle->ready->ident->stby 这是MMC 识别模式唯一支持的功能流程，涉及到 idle，ready，ident，stby 这四个状态，CMD0，CMD1，CMD2，CMD3 这四种指令，并对 OCR，CID 和 RCA 这三个寄存器进行了存取。下面列出详细的过程以及过程中的要点： ->idle： a。进入 Idle State 的方式只有两种，一种是通过 Power On 即上电进入，另外一种是通过 CMD0 切换。不过需要注意的是，CMD0 无法让卡从 Inactive State 进入 Idle State。 b。进入 Idle 后，所有的寄存器都复位成默认值，RCA 也变成了 0x0001。而此时，CLK需要设置成 fOD 的范围，即 0-400kHz，以进行下面的流程。 c。虽然进入到了 Idle State，但是上电复位过程并不一定完成了，这主要靠读取 OCR的 busy 位来判断，而流程归结为下一步。 详见 CMD0 详细介绍。 idle->ready： a。在 Idle State 只有 CMD1 和 CMD58 是合法指令。所以在进入 Idle State 之后，除了让卡从 Idle State 转变成 Ready State，别无他途。 b...
