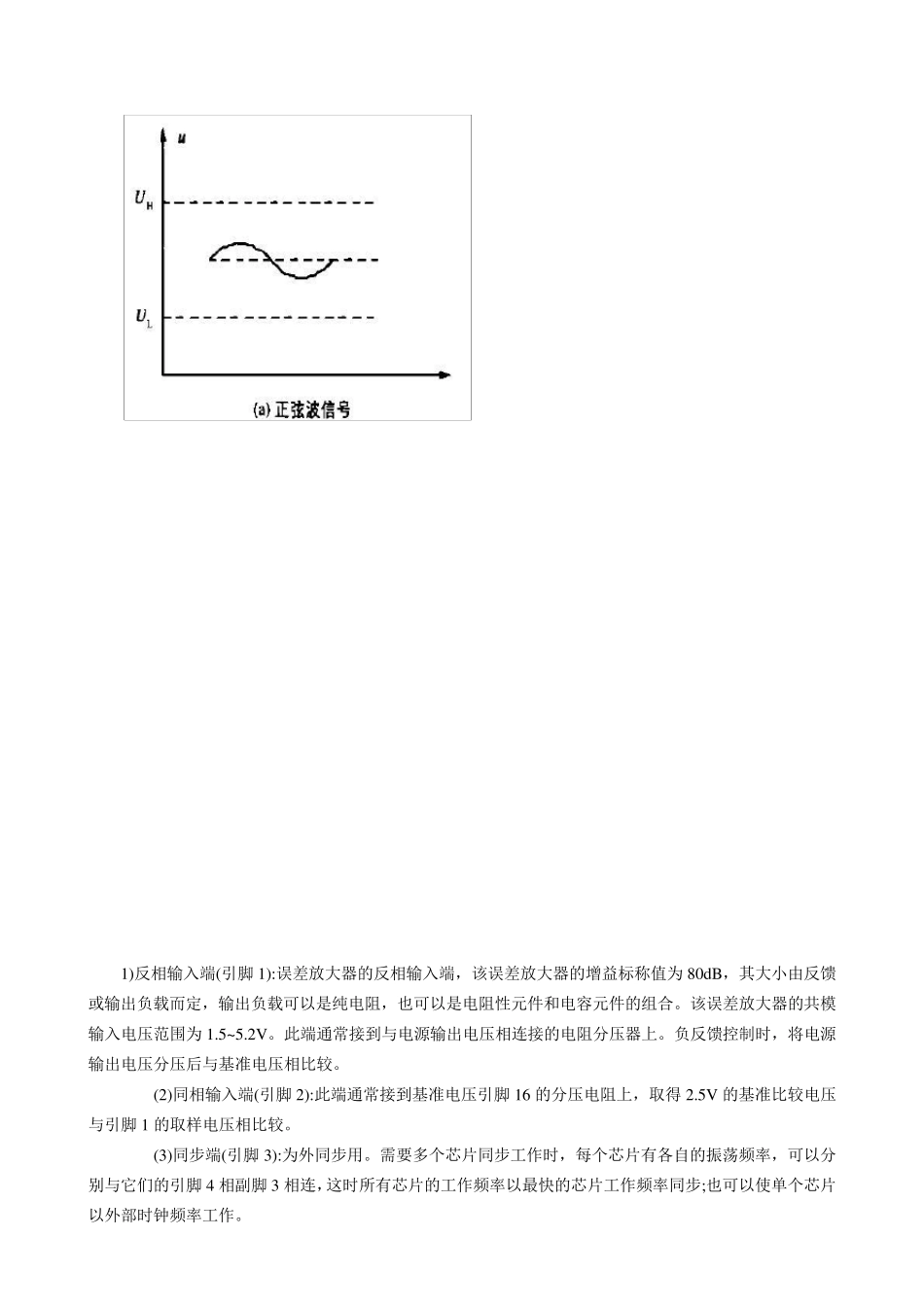

SG3525 脉宽调制型控制器是美国通用电气公司的产品，作为SG3524 的改进型，更适合于运用MOS 管作为开关器件的DC/DC 变换器，它是采用双级型工艺制作的新型模拟数字混合集成电路，性能优异，所需外围器件较少。它的主要特点是:输出级采用推挽输出，双通道输出，占空比0-50%可调.每一通道的驱动电流最大值可达200mA,灌拉电流峰值可达500mA。可直接驱动功率MOS 管，工作频率高达400KHz，具有欠压锁定、过压保护和软启动等功能。该电路由基准电压源、震荡器、误差放大器、PWM 比较器与锁存器、分相器、欠压锁定输出驱动级，软启动及关断电路等组成，可正常工作的温度范围是0-700C。基准电压为5.1 V 士1%，工作电压范围很宽，为8V~35V. GND(接地端)12 脚:该芯片上的所有电压都是相对于GROUND 而言，即是功率地也是信号地。在实验电路中，由于接入误差放大器反向输入端（1 脚）的反馈电压也是相对与 12 脚而言，所以主回路和控制回路的接地端应相连。所以SG3525 必须与控制回路共 地。 +VIN(芯片电源端)15（8V~35V）： 直流电源从15 脚引 入分为两 路:一路作为内 部 逻 辑 和模拟电路的工作电压;另 一路送 到 基准电压稳 压器的输入端，产生 5.1士1%V的内 部 基准电压。如 果 该脚电压低 于门 限 电压(Turn-off: 8V)，该芯片内 部 电路锁定，停 止 工作（基准源及必要电路除 外）使 之 消 耗 的电流降 至 很小 (约 2mA)e 另 外，该脚电压最大不 能超 过 35V.使 用中应该用电容 直接旁 路到 GND 端。 VC(推挽输出电路电压输入端)13 脚:作为推挽输出级的电压源，提 高输出级输出功率。可以和 15 脚共 用一个 电源，也可用更高电压的电源。电压范围是1 8V~34V。 INPUT(反相输入端)1 脚：误差放大器的反相输入端，该误差放大器的增 益 标 称 值为80db，其 大小 由反馈或 输出负 载 来 决 定，输出负 载 可以是纯 电阻 ，也可以是电阻 性元 件和电容 元 件的组合。该误差放大器共 模输入电压范围是1. 5V-5. 2V。此 端通常接到 与电源输出电压相连接的电阻 分压器上。负 反馈控制时 ，将 电源输出电压分压后 与基准电压相比较。 INPUT（同 相输入端）2 脚:此 端通常接到 基准电压16 脚的分压电阻 上，取 得 2. 5V 的基准比较电压与反向端的取 样 电压相比较。 SYNC(同 步 端)3 脚:为外同 步 用。需要多 个 芯片同 步 工作时 ，...
