Sh10A型水份测定仪说明书VIP免费

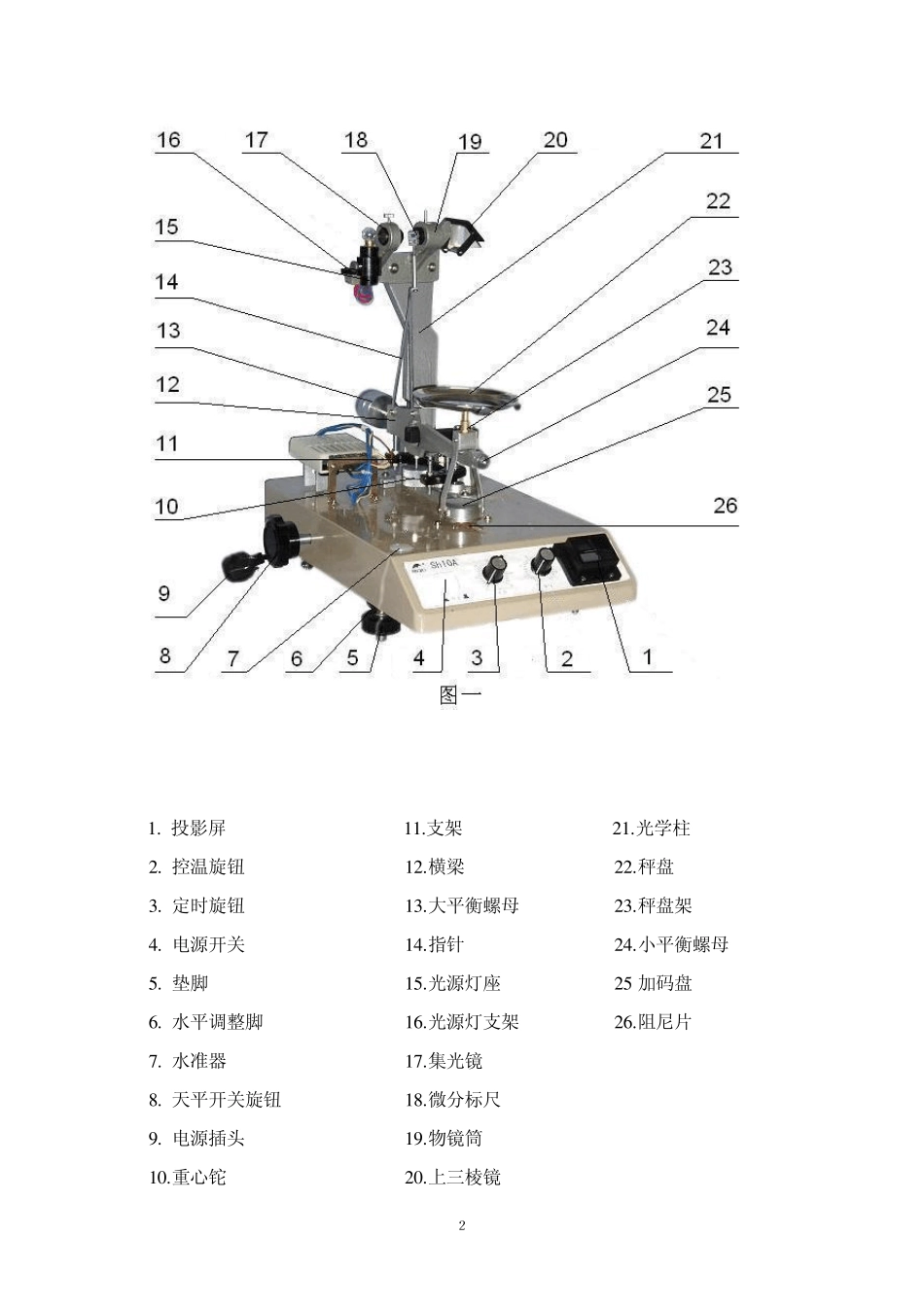

１ 一、 仪器的用途 本仪器可供工矿企业、农业、科研机构的试验室需要对化工、制药原料、燃料、成品、半成品、颗粒或粉状及谷物、土壤、造纸、食品、茶叶等所含的游离水分进行测试，它们的含水量大多是一项重要的技术经济指标，Sh10A 型烘干法水分测定仪对于试样能够经受红外线辐射波照射而不至于被挥发或分解的物质均能使用本仪器，并能及时指导生产。 二、 主要技术参数 最大载荷 10g 定时器范围 0～30min 微分标尺分度值 5mg 恒温精度 ±2℃ 微分标尺读数范围 0～1g 秤盘直径 φ100mm 准确度等级 一级 电源及功耗 220V/50Hz 260W 调温范围 80～160℃ 外形尺寸 28×37.5×56cm 重量（净量） 12kg 三、 仪器原理与结构 Sh10A 型烘干法水分测定仪是根据称重法和烘箱法原理设计，将物质在烘干前和烘干后的质量进行比较，以得到物质内所含水分的百分比。本仪器由单盘上皿式天平、红外线干燥箱及电器控温三大部件组成，天平的秤盘置于红外线干燥箱内，当试样物质受穿透性强的红外线辐射波热能后，游离水分迅速蒸发，当试样物中的游离水分充分蒸发后，通过天平的光学投影装置，可直接读出试样物质含水率的百分比。烘干速度快，重复性好，控温电路采用半导体热敏电阻及可控硅控温线路，其升温速度快，恒温性能好，电网电压波动时对温度变化影响小，该仪器还装有定时器及报警装置，操作简单。 图一、图二、图三为仪器结构示意图。 ２ 1 . 投影屏 1 1 .支架 2 1 .光学柱 2 . 控温旋钮 1 2 .横梁 2 2 .秤盘 3 . 定时旋钮 1 3 .大平衡螺母 2 3 .秤盘架 4 . 电源开关 1 4 .指针 2 4 .小平衡螺母 5 . 垫脚 1 5 .光源灯座 2 5 加码盘 6 . 水平调整脚 1 6 .光源灯支架 2 6 .阻尼片 7 . 水准器 1 7 .集光镜 8 . 天平开关旋钮 1 8 .微分标尺 9 . 电源插头 1 9 .物镜筒 1 0 .重心铊 2 0 .上三棱镜 ３ 2 7 . 干燥箱 2 9 . 五芯线插座（背后） 3 1 . 后盖板 2 8 . 温度计 3 0 . 红外线灯泡 3 2 . 零位微调旋钮 3 3 . 熔断丝管 3 5 . 五芯线插头 3 4 . 紧固螺钉 ４ 四、 仪器安装 1．拆开包装箱后，请仔细阅读说明书，根据仪器装箱单，检查仪器成套性是否齐全，然后把仪器外形上的灰尘揩清洁，再安置在没有振动的稳固工作台上，垫上垫脚（5），旋动水平调整脚（6）务使水准器（7）中气泡位于圆圈中心，...
