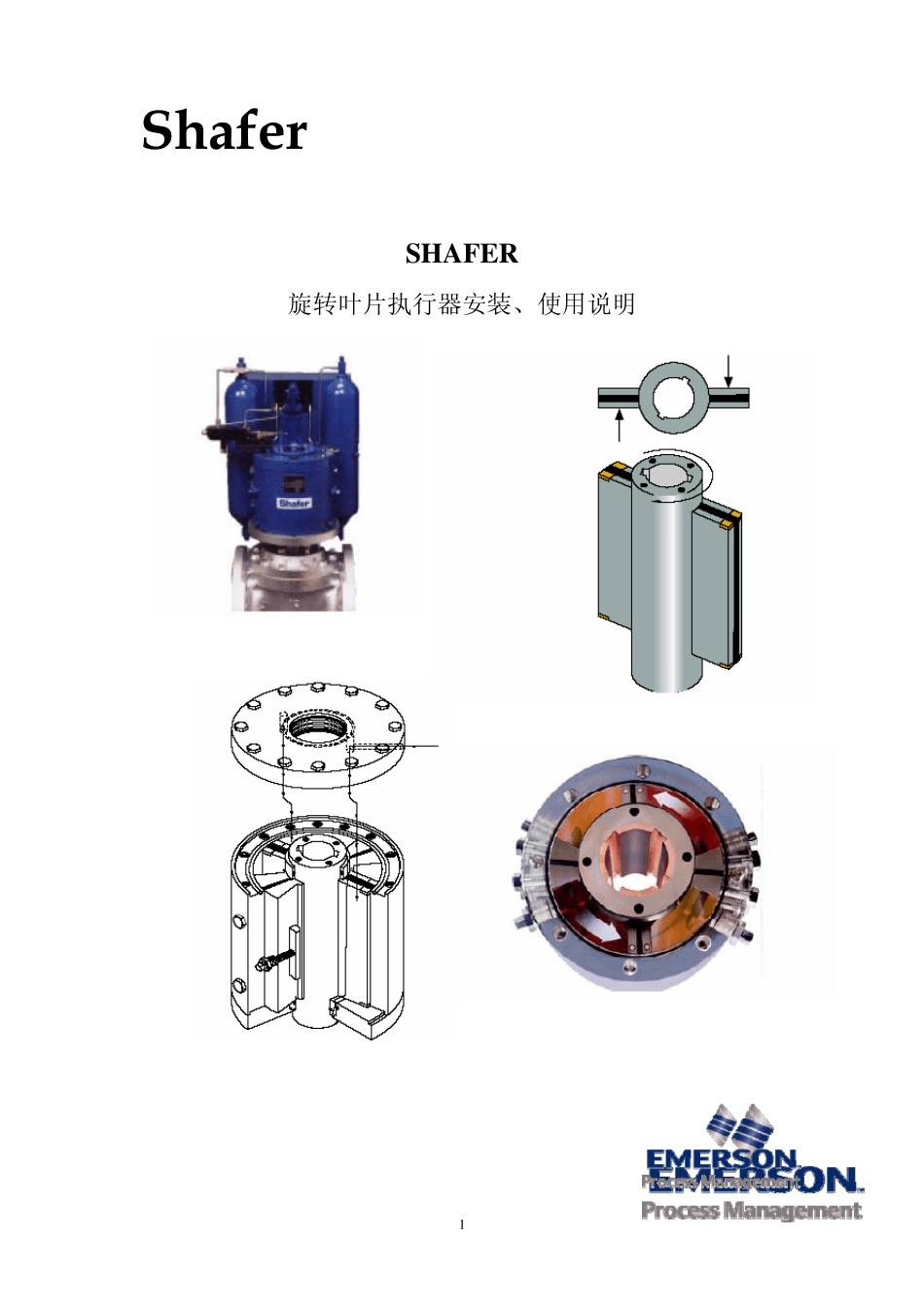

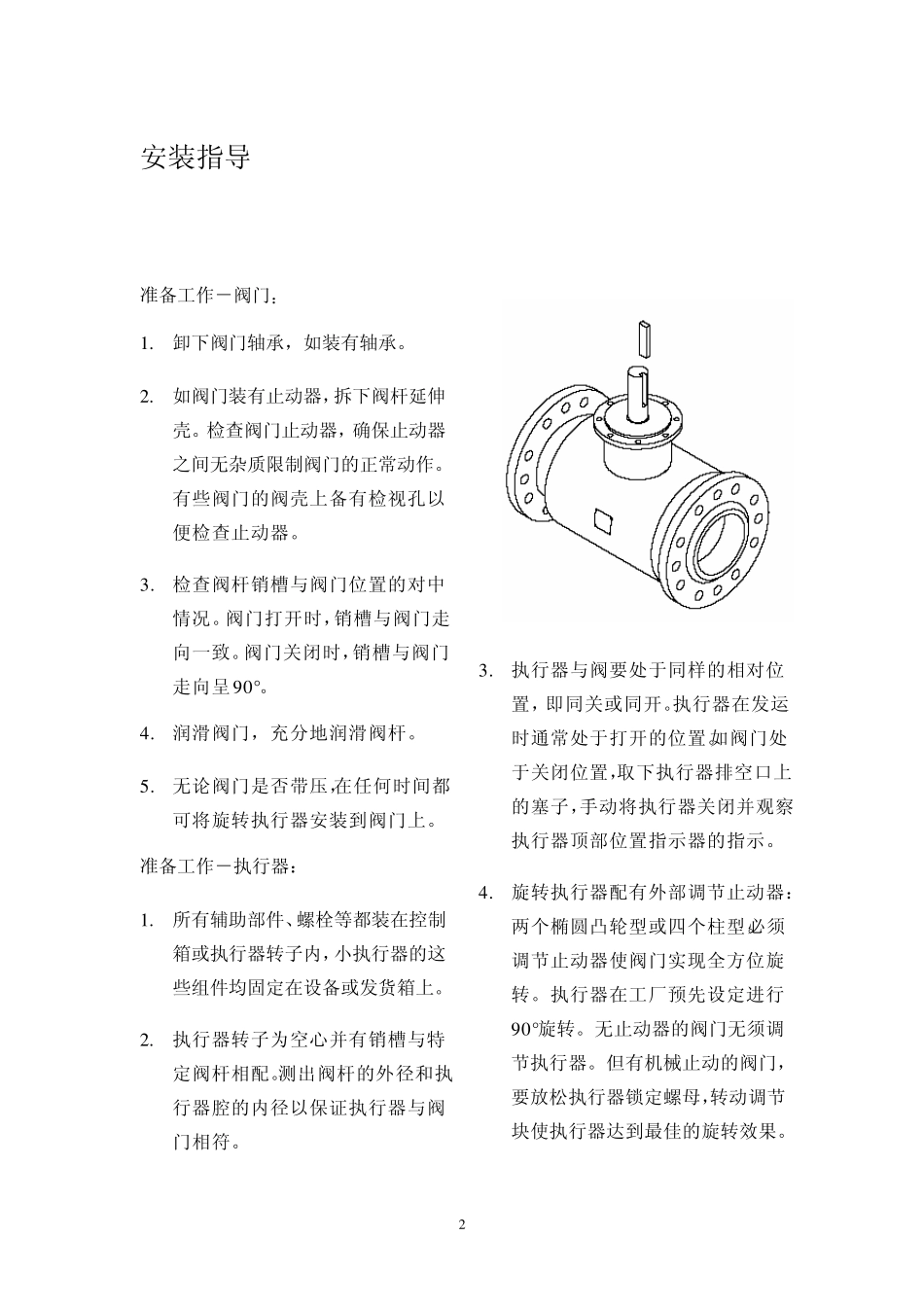

Shafer SHAFER 旋转叶片执行器安装、使用说明 1 安装指导 准备工作-阀门: 1. 卸下阀门轴承,如装有轴承。 2. 如阀门装有止动器,拆下阀杆延伸壳。检查阀门止动器,确保止动器之间无杂质限制阀门的正常动作。有些阀门的阀壳上备有检视孔以便检查止动器。 3. 检查阀杆销槽与阀门位置的对中情况。阀门打开时,销槽与阀门走向一致。阀门关闭时,销槽与阀门走向呈90°。 4. 润滑阀门,充分地润滑阀杆。 5. 无论阀门是否带压,在任何时间都可将旋转执行器安装到阀门上。 准备工作-执行器: 1. 所有辅助部件、螺栓等都装在控制箱或执行器转子内,小执行器的这些组件均固定在设备或发货箱上。 2. 执行器转子为空心并有销槽与特定阀杆相配。测出阀杆的外径和执行器腔的内径以保证执行器与阀门相符。 3. 执行器与阀要处于同样的相对位置,即同关或同开。执行器在发运时通常处于打开的位置。如阀门处于关闭位置,取下执行器排空口上的塞子,手动将执行器关闭并观察执行器顶部位置指示器的指示。 4. 旋转执行器配有外部调节止动器:两个椭圆凸轮型或四个柱型。必须调节止动器使阀门实现全方位旋转。执行器在工厂预先设定进行90°旋转。无止动器的阀门无须调节执行器。但有机械止动的阀门,要放松执行器锁定螺母,转动调节块使执行器达到最佳的旋转效果。 2安装指导 执行器安装: 1 . 将键(辅助件袋子中)插入键槽。用带子将键固定。如果连接套管在装运前没有插入转子中,均匀地在连接套管上涂润滑油并把套管安装到阀杆上,给执行器中配合阀杆安装的孔及键槽涂润滑油。小心地将执行器放到阀杆延伸处并保证不将键推出键槽。执行器应自由地滑到平稳地支撑阀门的法兰上。 2 . 如果执行器和阀门法兰的安装孔不在一条直线上,起动手动泵旋转执行器直至达到完全对中。 3 . 用提供的锁紧垫圈和螺栓将执行器固定在阀门的法兰上。 用户连接: 1 . 如果有限位开关,尽可能就近安装一导线绝缘设备,且距离限位开关不超过 1 8 英寸。在绝缘设备和限位开关之间无接线盒或类似的设备。文件夹内提供有经审核的接线图。 2 . 所有控制管路的连接均标在经审核的图纸上。 3 . 参照下页有关执行器行程调节方面的内容。 3执行器旋转行程调节 止动器的调节: 开 关管道中心线 1. 如阀门装有机械止动器,执行(A),如没有,执行(B): A. 手动泵起动执行器,阀门关闭到机械阀门止动器。调节关闭阀门止动器直至密贴(凭感...
