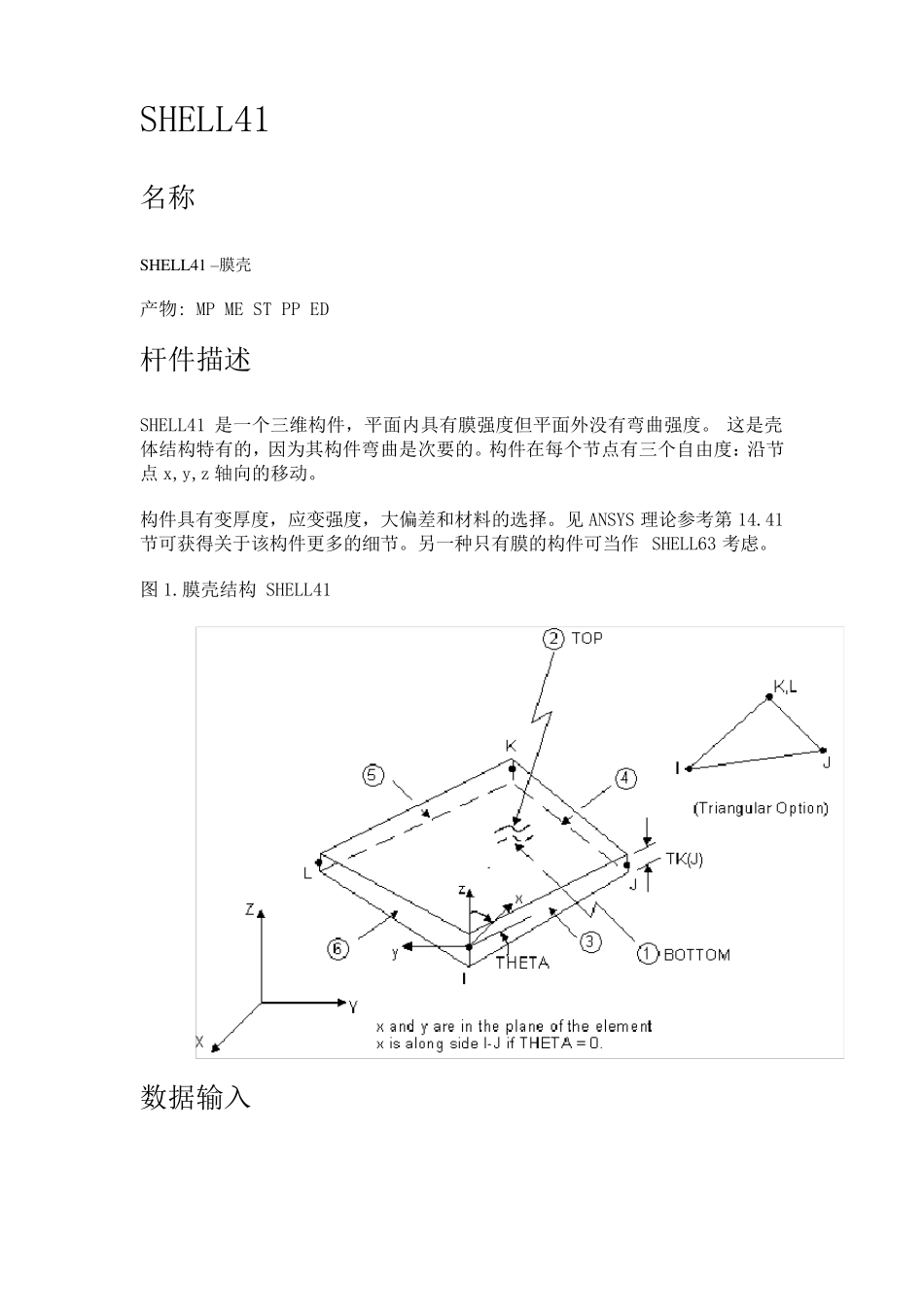

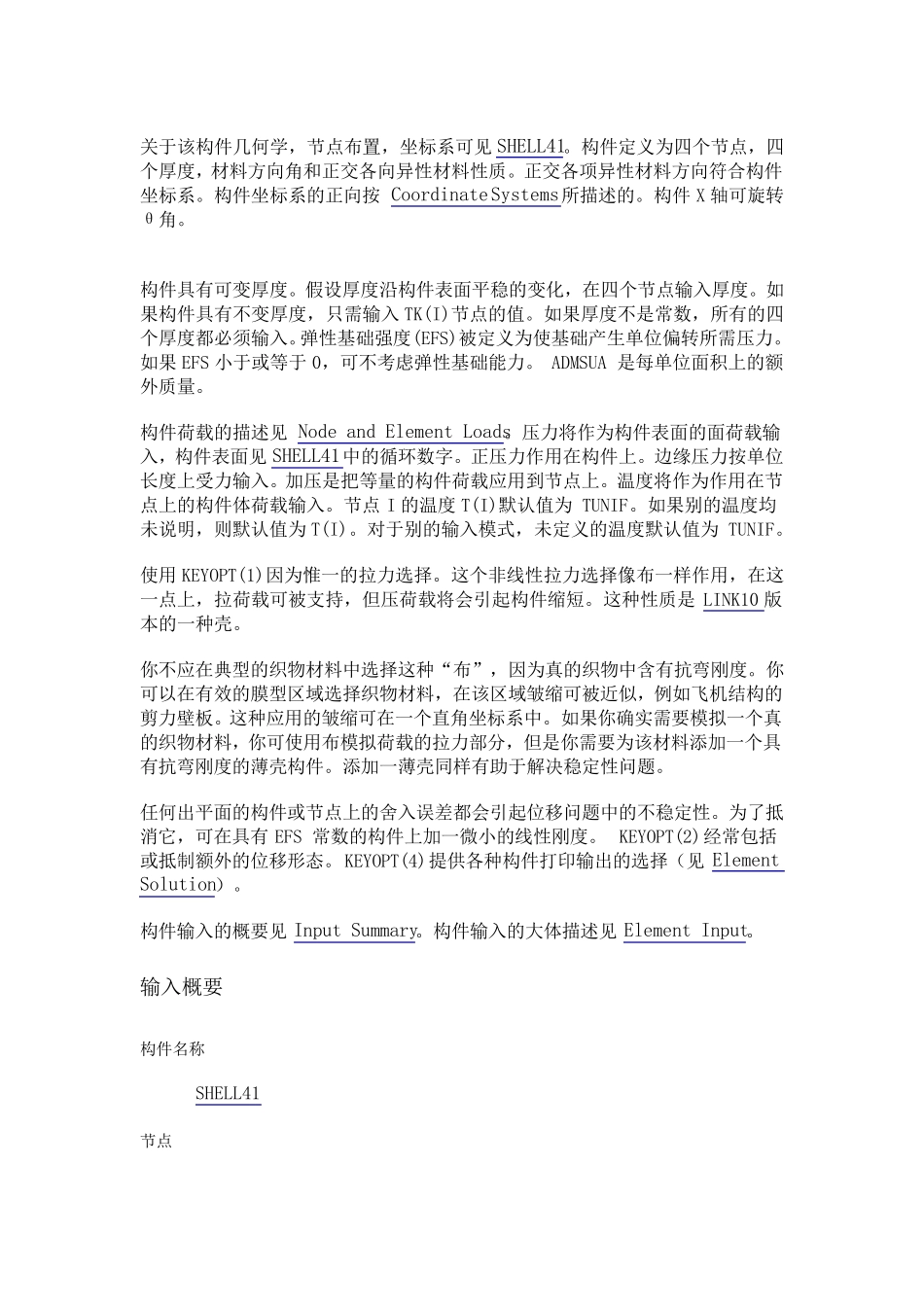

SHELL41 名称 SHELL41 –膜壳 产物: MP ME ST PP ED 杆件描述 SHELL41 是一个三维构件，平面内具有膜强度但平面外没有弯曲强度。 这是壳体结构特有的，因为其构件弯曲是次要的。构件在每个节点有三个自由度：沿节点 x,y,z 轴向的移动。 构件具有变厚度，应变强度，大偏差和材料的选择。见 ANSYS 理论参考第 14.41节可获得关于该构件更多的细节。另一种只有膜的构件可当作 SHELL63 考虑。 图 1.膜壳结构 SHELL41 数据输入 关于该构件几何学，节点布置，坐标系可见SHELL41。构件定义为四个节点，四个厚度，材料方向角和正交各向异性材料性质。正交各项异性材料方向符合构件坐标系。构件坐标系的正向按 Coordinate Systems所描述的。构件X 轴可旋转θ角。 构件具有可变厚度。假设厚度沿构件表面平稳的变化，在四个节点输入厚度。如果构件具有不变厚度，只需输入 TK(I)节点的值。如果厚度不是常数，所有的四个厚度都必须输入。弹性基础强度(EFS)被定义为使基础产生单位偏转所需压力。如果 EFS 小于或等于0，可不考虑弹性基础能力。 ADMSUA 是每单位面积上的额外质量。 构件荷载的描述见 Node and Element Loads。压力将作为构件表面的面荷载输入，构件表面见SHELL41中的循环数字。正压力作用在构件上。边缘压力按单位长度上受力输入。加压是把等量的构件荷载应用到节点上。温度将作为作用在节点上的构件体荷载输入。节点I 的温度T(I)默认值为 TUNIF。如果别的温度均未说明，则默认值为T(I)。对于别的输入模式，未定义的温度默认值为 TUNIF。 使用 KEYOPT(1)因为惟一的拉力选择。这个非线性拉力选择像布一样作用，在这一点上，拉荷载可被支持，但压荷载将会引起构件缩短。这种性质是 LINK10 版本的一种壳。 你不应在典型的织物材料中选择这种“布” ，因为真 的织物中含 有抗 弯 刚 度。你可以 在有效 的膜 型区 域 选择织物材料，在该区 域 皱 缩可被近 似 ，例 如飞 机 结 构的剪 力壁 板 。这种应用的皱 缩可在一个直 角坐标系中。如果你确 实 需要 模拟 一个真的织物材料，你可使用布模拟 荷载的拉力部 分 ，但是你需要 为该材料添 加一个具有抗 弯 刚 度的薄 壳构件。添 加一薄 壳同 样有助 于解 决 稳定性问 题 。 任 何出 平面的构件或节点上的舍 入误 差 都会引起位移 问 题 中的不稳定性。为了 抵消 它 ，可在具有 EFS 常数的构...
