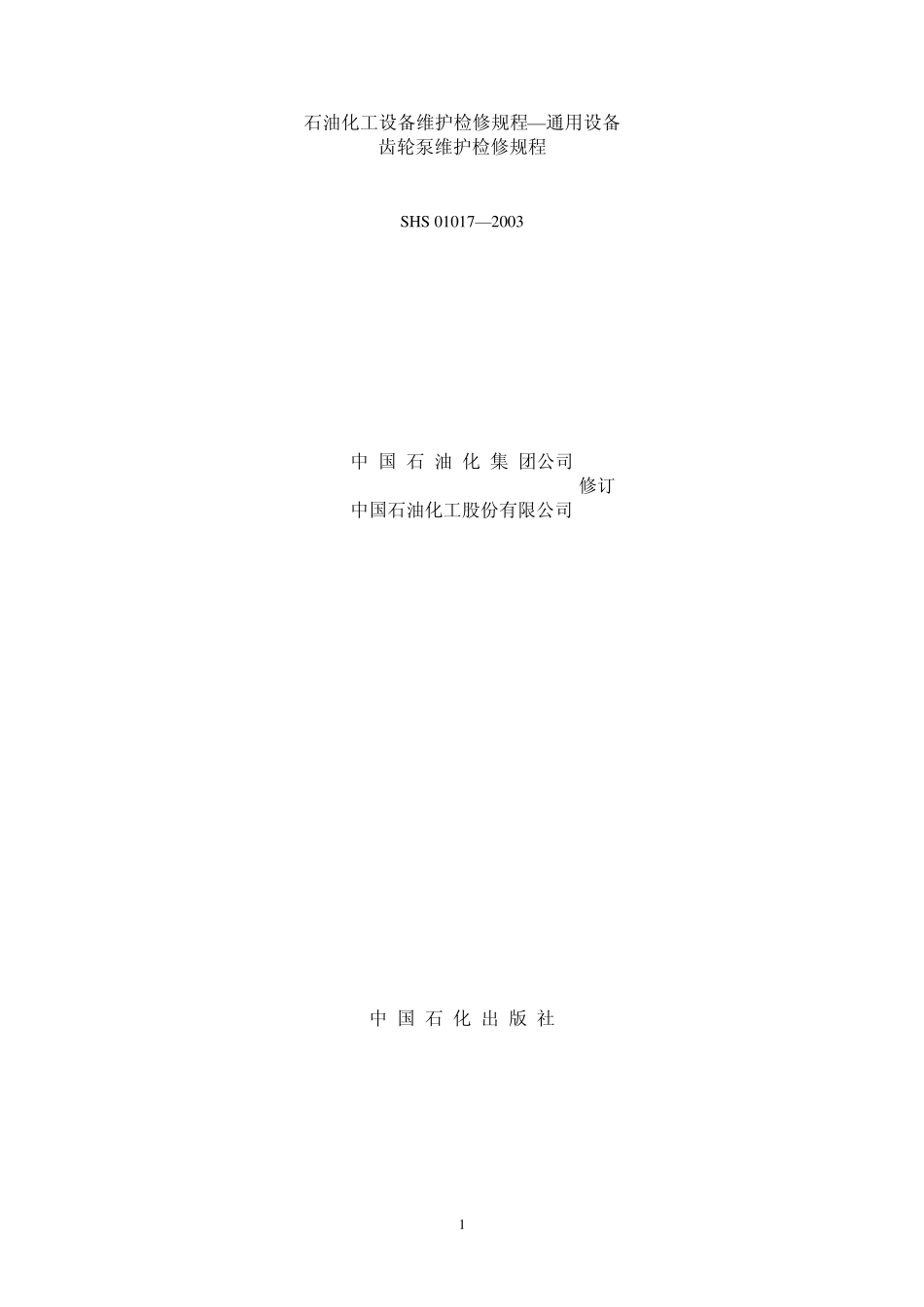

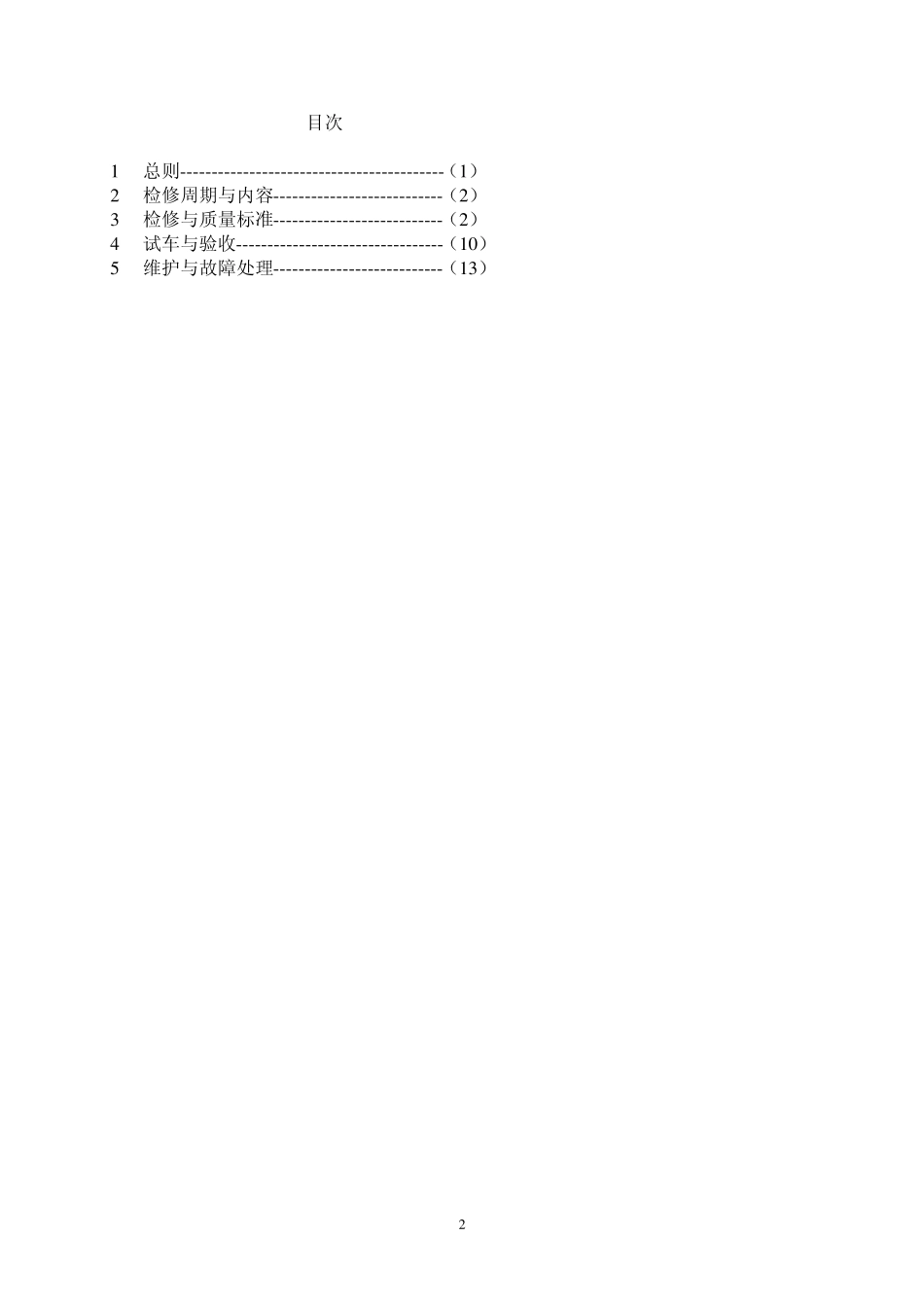

1 石油化工设备维护检修规程—通用设备 齿轮泵维护检修规程 SHS 01017—2003 中 国 石 油 化 集 团公司 修订 中国石油化工股份有限公司 中 国 石 化 出 版 社 2 目次 1 总则------------------------------------------（1 ） 2 检修周期与内容---------------------------（2 ） 3 检修与质量标准---------------------------（2 ） 4 试车与验收---------------------------------（1 0 ） 5 维护与故障处理---------------------------（1 3 ） 3 1 总则 1.1 主题内容与适用范围 1.1.1 本规程规定了齿轮泵的检修周期与内容、检修程序与质量标准、试车与验收、维护与故障处理。 1.1.2 本规程适用于石油化工输送温度低于60℃油品的齿轮泵。 1.1.3 本规程不适用于输送挥发性强、闪点低、有腐蚀及含有硬质颗粒、纤维的介质。 1.2 编写修订依据 HGJ1040-79化工厂齿轮泵维护检修规程 JB/T6434-92输油齿轮泵 ISO3945泵振动评价标准 GB1184－ 形状和位置公差，未注公差的规定 GB1800 －公差与配合总论、标准公差及基本偏差 国际标准化组织推荐使用的日本川铁公司企业标准 《化工厂机械手册》 化学工业出版社 1989年 工业泵选用手册 化学工业出版社 1998 2 检修周期与内容 2.1 检修周期 检修周期结合机械状态恶化和工艺指标的劣化程度，遵循状态监测的有关标准 4 执行。 检修周期见表一，根据运行状况，状态监测结果适当调整检修周期。1）。 检修周期表 表1 检 修 类 别 小 修 大 修 检 修 周 期 6个月 24个月 2.2 检修内容 2.2.1 小修项目 2.2.1.1 检查轴封，必要时更换密封元件，调整压盖间隙或修理机械密封。 2.2.1.2 检查清洗入口过滤器。 2.2.1.3 校正联轴器对中情况。 2.2.2 大修项目 2.2.2.1 包括小修项目内容。 2.2.2.2 解体检查各部零部件磨损情况。 2.2.2.3 修理或更换齿轮副、齿轮轴、端盖。 2.2.2.4 检查修理或更换轴承、联轴器、壳体和填料压盖。 2.2.2.5 校验压力表及安全阀。 3 检修与质量标准。 3.1 检修前准备。 3.1.1 掌握运行情况，了解近期机械状况，做出检修内容的确定。 3.1.2 备齐必要的图纸资料、数据。 3.1.3 备齐检修工具、量具、配件及材料。 3.1.4 切断电源，关闭进出口阀门，排净泵内介质，符合安全检修条件。 5 3.2 拆卸与检查 3.2.1 拆卸联轴器。 3.2.2 拆卸后端盖检查轴承。 3.2...
