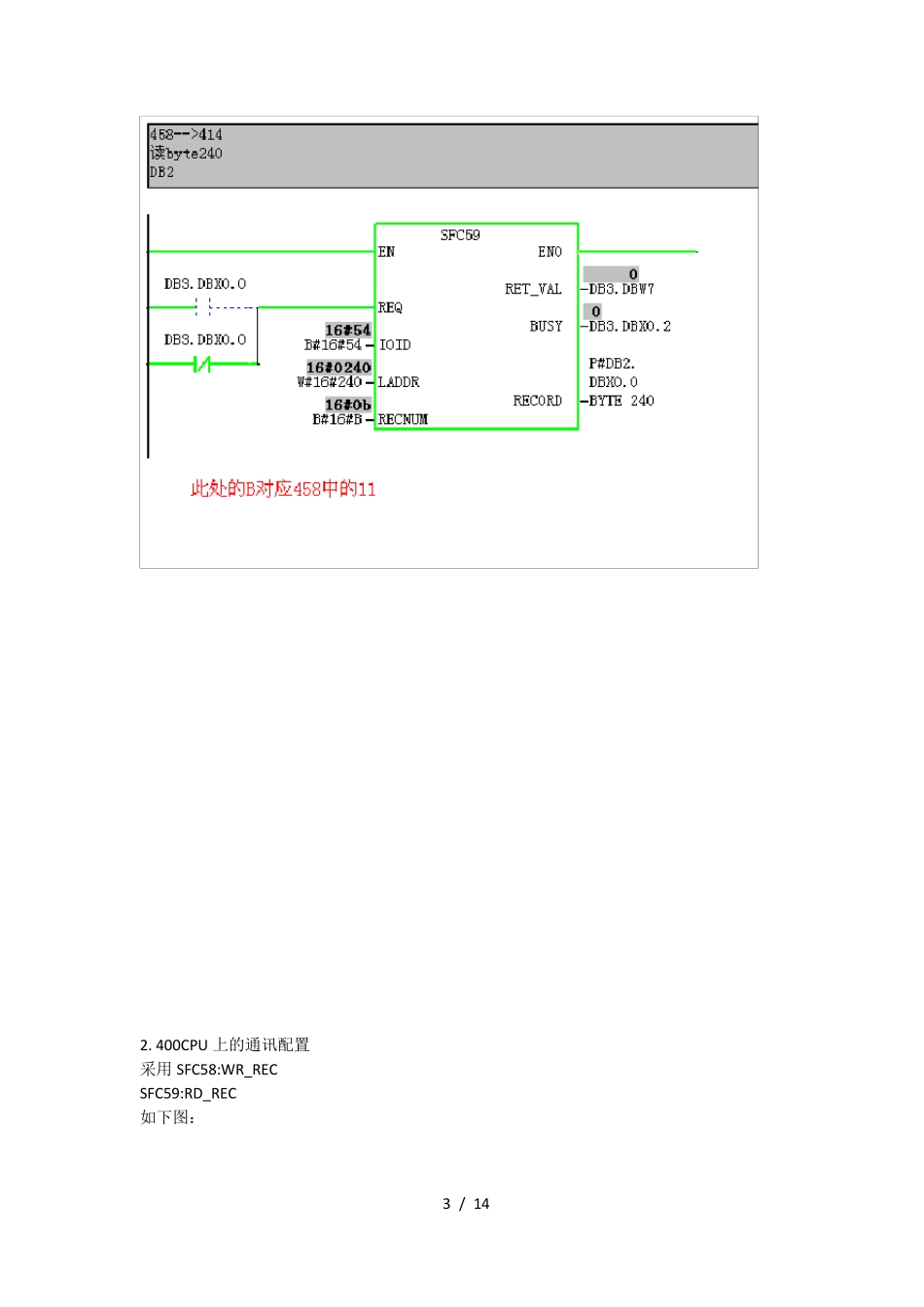

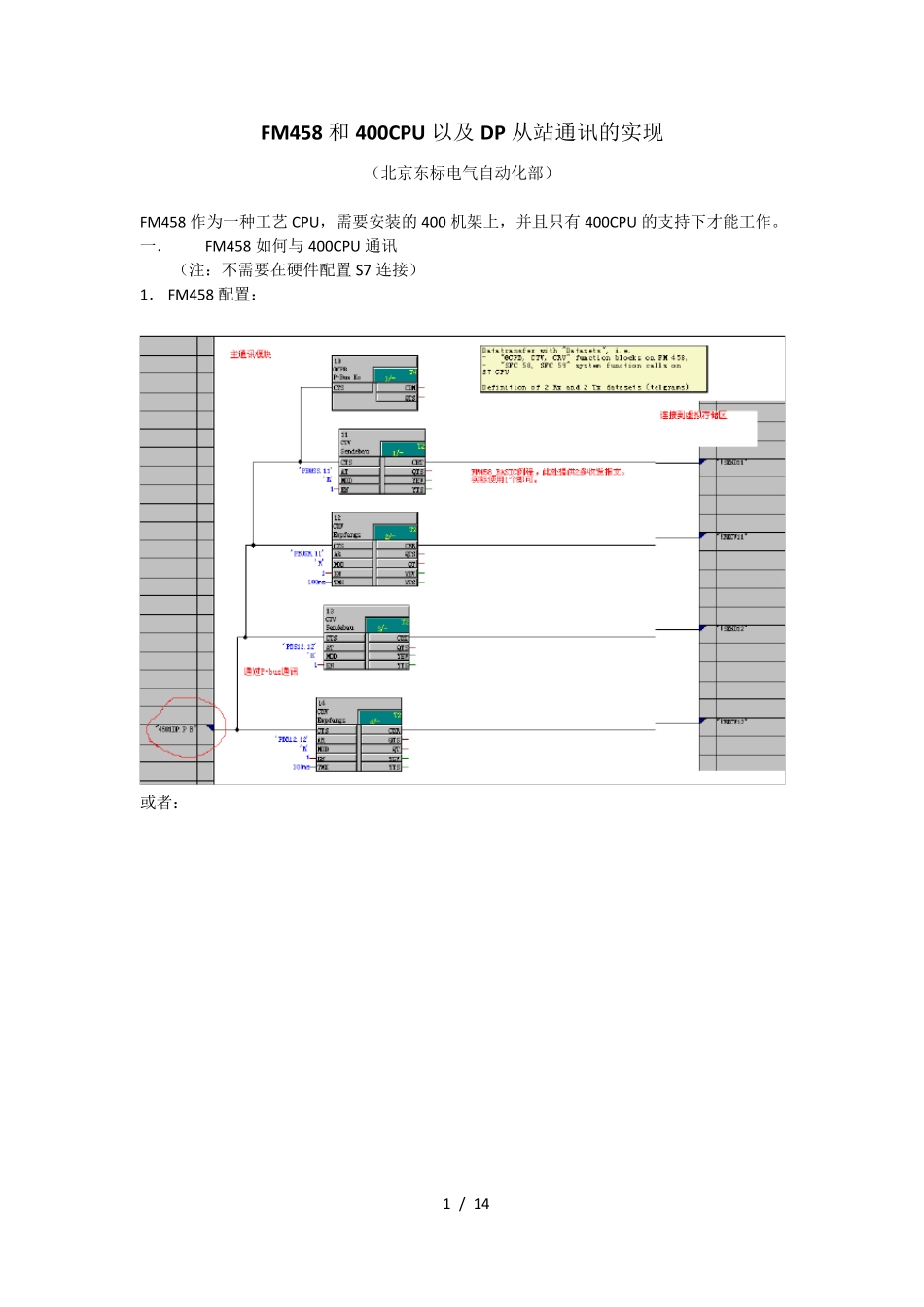

1 / 14 FM458 和400CPU 以及DP 从站通讯的实现 （北京东标电气自动化部） FM458 作为一种工艺CPU ，需要安装的400 机架上，并且只有400CPU 的支持下才能工作。 一． FM458 如何与 400CPU 通讯 （注：不需要在硬件配置 S7 连接） 1． FM458 配置： 或者： 2 / 14 FM458 需要使用的通讯块有： @CBP, CRV, CTV. 通讯接口： 采用P_B：即采用400CPU 和FM458 之间的P_BUS CRV 和CTV 即采用虚拟地址采集。 其中 AT/AR 中的11 对应 400 中的B(16 进制)，12 对应 400 中的C 如下： 3 / 14 2. 400CPU 上的通讯配置 采用 SFC58:WR_REC SFC59:RD_REC 如下图： 4 / 14 注：以上各个参数含义： IOID: B#16#54 = Peripheral input (PI)B#16#55 = Peripheral output (PQ)If the module is a mixed module, specify the area ID of the lowest address. If the addresses are the same, specify B#16#54. LADDR:硬件地址转换为16 进制，即PIW 中的512 RECNUM： Data record number (permitted values 0 to 240)，此处16#B 和FM458 中的连接号11 对应，16#C 对应FM458 中的连接号12. 特别注意： 458 中的通讯最大为240BYTE,超过则报数据过长，CF 灯闪烁。 5 / 14 而在400CPU 中，如果通讯不成功，则块为虚线。如下： 6 / 14 如果成功，则返回实际的长度。如下： 在458 中写240BYTE 数据，则在400 中返回240.如下： 二． FM458 的DP 通讯 可以使用CRV_P、CTV_P 和 CRV、CTV 指令。 但是建议使用前者。 首先来看 1．ET200S 的通讯。 其硬件配置为： 7 / 14 编程： 8 / 14 特别提示，AR 由“*.n.%”其中，*用文字标识，保证唯一性，n 为 DP 地址，%为 0 或 1，无所谓，对 CRV 和 CTV 才有效。 此处用到通讯块： @PRODP:DP 通讯块 CRV_P:指针读，由于硬件配置占用了 2 个 BYTE,因此这里要指定 NSY 为 2。 其它参考图片。 补充说明： 对于 AI 模块，SWP=1，交换高低字节，否则显示错误。 2． ET200M 通讯 硬件配置如下： 9 / 14 程序： 10 / 14 写指令； 3. 6RA70 的通讯 这里使用了8 个W ORD，硬件配置如下： 11 / 14 程序： 12 / 14 写指令： 二）采用CRV、CTV 指令 13 / 14 以上，高低字节交换才能使用。 补充说明： 一．硬件配置和软件调用数据长度不一会导致 CF 错误 如果硬件配置和 CFC 调用的数据长度不一致，则出现如下错误： 458 报 CF 错误 Help on event 60:3E7E / 607E (module status in the CFC) F: The parameterization of at least one slave on the control (HWConfig) and closed-loop control (CFC) side do not match. Different net data lengths are specified. R: No net data is read/written from/to the slaves involved. A: Please check your configured software (application software). 例如，在硬件配置中采用PPO4(word 6)，而在 CFC 中访问 BYTE 18，则在 458 的硬件诊断如下图： 14 / 14 二、某一 DP 从站通讯失败。 会报 EXTF 和 BUSF 故障，不会有其它影响。
