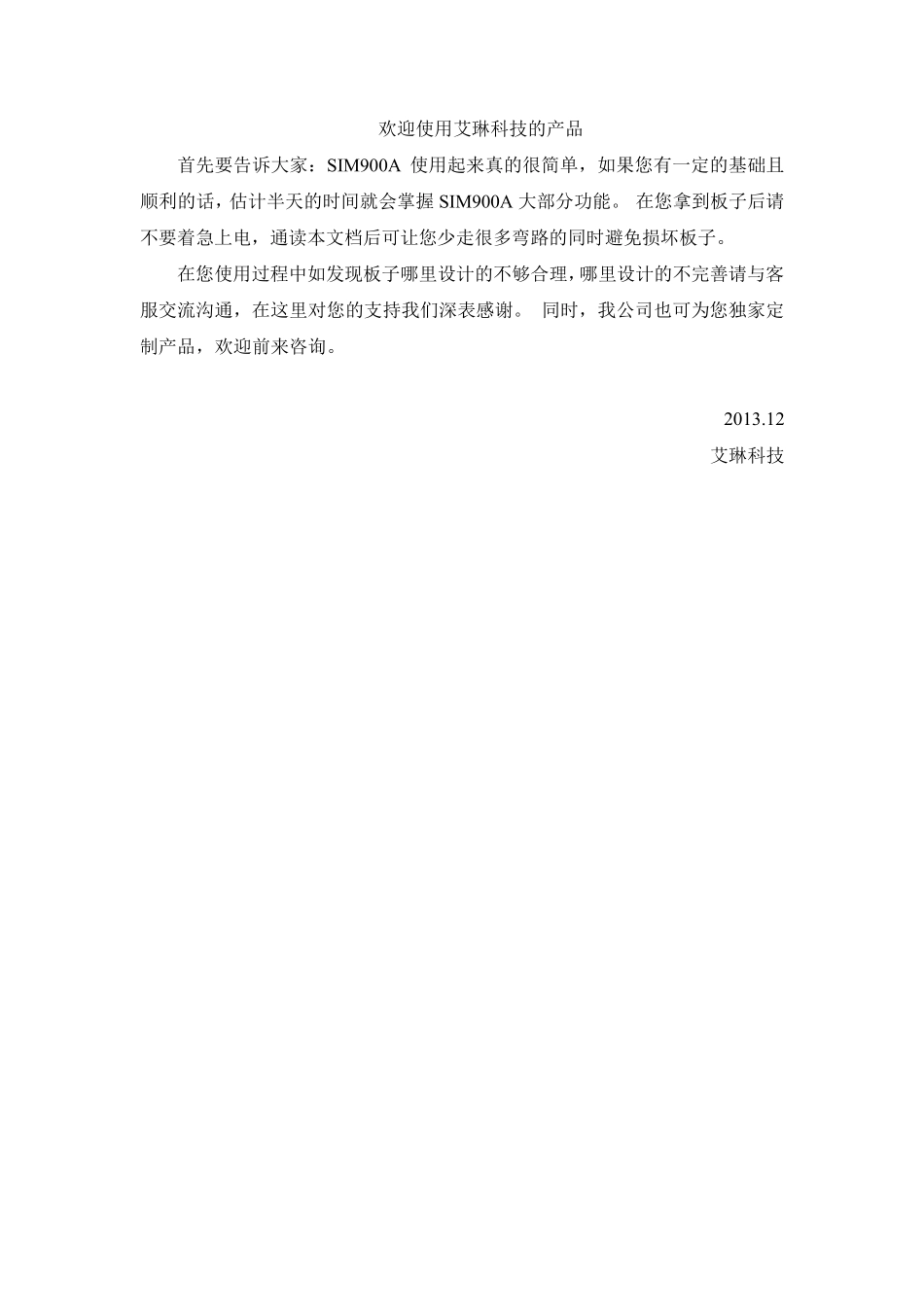

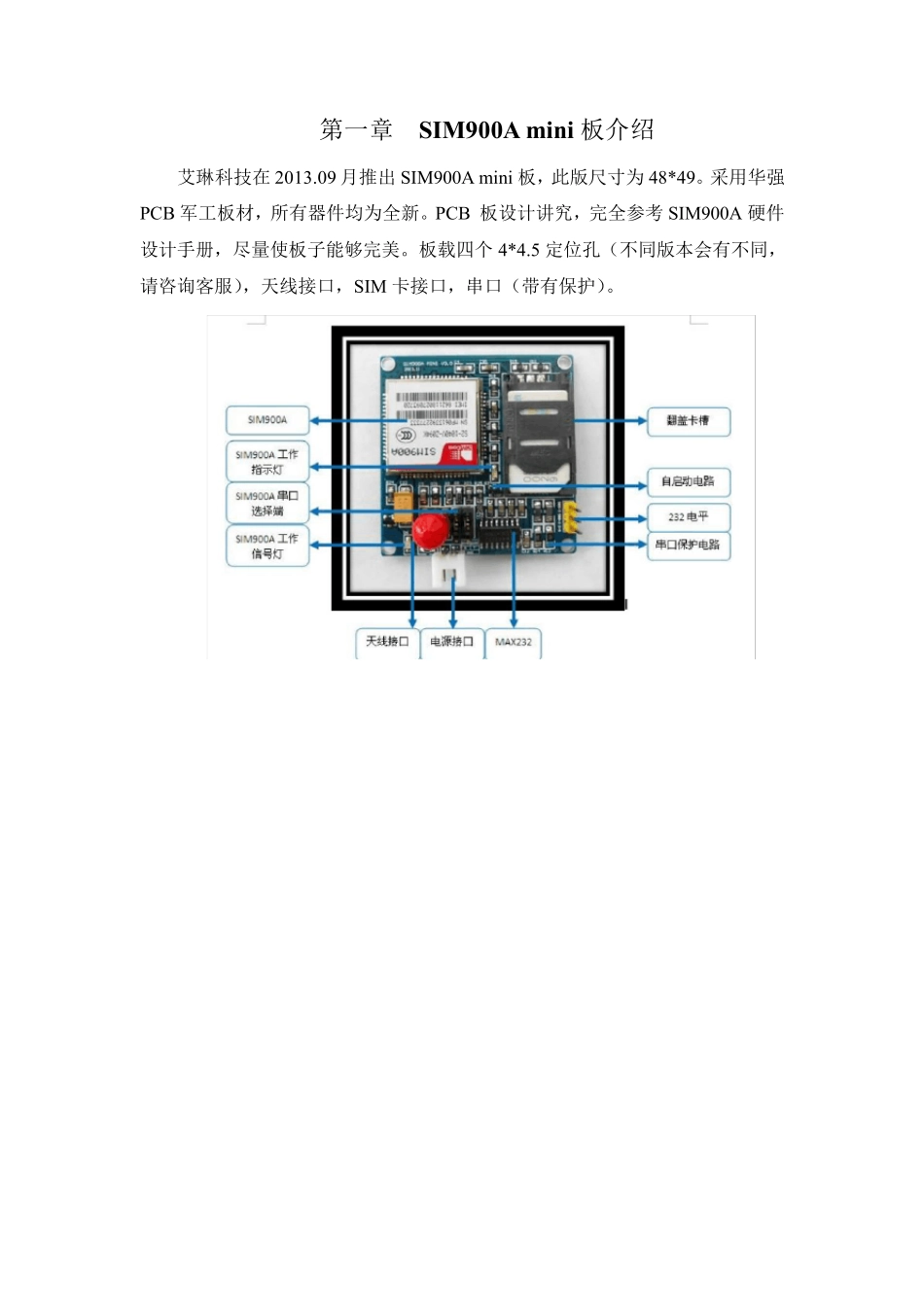

欢迎使用艾琳科技的产品首先要告诉大家：SIM900A 使用起来真的很简单，如果您有一定的基础且顺利的话，估计半天的时间就会掌握SIM900A 大部分功能。 在您拿到板子后请不要着急上电，通读本文档后可让您少走很多弯路的同时避免损坏板子。在您使用过程中如发现板子哪里设计的不够合理，哪里设计的不完善请与客服交流沟通，在这里对您的支持我们深表感谢。 同时，我公司也可为您独家定制产品，欢迎前来咨询。2013.12艾琳科技第一章SIM900A mini 板介绍艾琳科技在2013.09 月推出SIM900A mini 板，此版尺寸为48*49。采用华强PCB 军工板材，所有器件均为全新。PCB 板设计讲究，完全参考 SIM900A 硬件设计手册，尽量使板子能够完美。板载四个 4*4.5 定位孔（不同版本会有不同，请咨询客服），天线接口，SIM 卡接口，串口（带有保护）。第二章使用SIM900A 开发板准备工作准备工作：SIM 卡安装：此SIM 卡槽为翻盖型，可轻轻向UNLOCK 一端推卡槽外部即可解锁，按照图中的所示将SIM 卡正确放入卡槽中。SIM900A 支持移动，联通卡，最好不用新卡，不支持电信卡。）GSM 天线安装：为了使模块性能能够很好的发挥，需要接入GSM 天线。我们会提供胶棒天线或小辣椒天线。请确定已经将天线链接到SMA 接口上（将红色的帽子拿掉就可以看到天线接口）。电源安装：模块的工作电压范围在3.5—4.5V，且峰值电流会达到1.5A 以上。如果您购买了我们配套的输出可调稳压模块，请使用9V 1A 或以上的直流电源作为稳压模块的输入，请一定将输出调到4V 左右（可空载调整输出电压）。如果您手里有 5V 2A 的直流电源，也可以串接一个二极管（IN4007），使输出达到模块工作电压范围。下图中画圈的为正极。（大家可以看到，正极连的电源线是根很粗的线，同时，地是跟铺的铜皮连接）。与PC 连接调试时：强烈推荐用USB— 232 串口线对SIM900A 模块进行调试。将您的串口线按照下面的所述，正确连接到模块上。共需连接三根线（PCT，PCR，GND），板子上已经标出每个插针与串口线中哪根针连接。（注：串口线公头端里面已经写清楚了每个排针对应的标号）。与单片机连接：在使用3.3V— 4V单片机对SIM900A 进行控制时，可通过TTL接口对SIM900A 模块进行控制，此时，请将MCU 的TXD 连接到SIM900A 的SIMR，将MCU 的RXD 链接到SIM900A 的SIMT 上，GND 连接到GND 上。也可通过232 电平对模块进行控制；在使用5V 单片机对SIM900A 模块进行控制时，...
