SIMULINK中一些模块的用法VIP免费

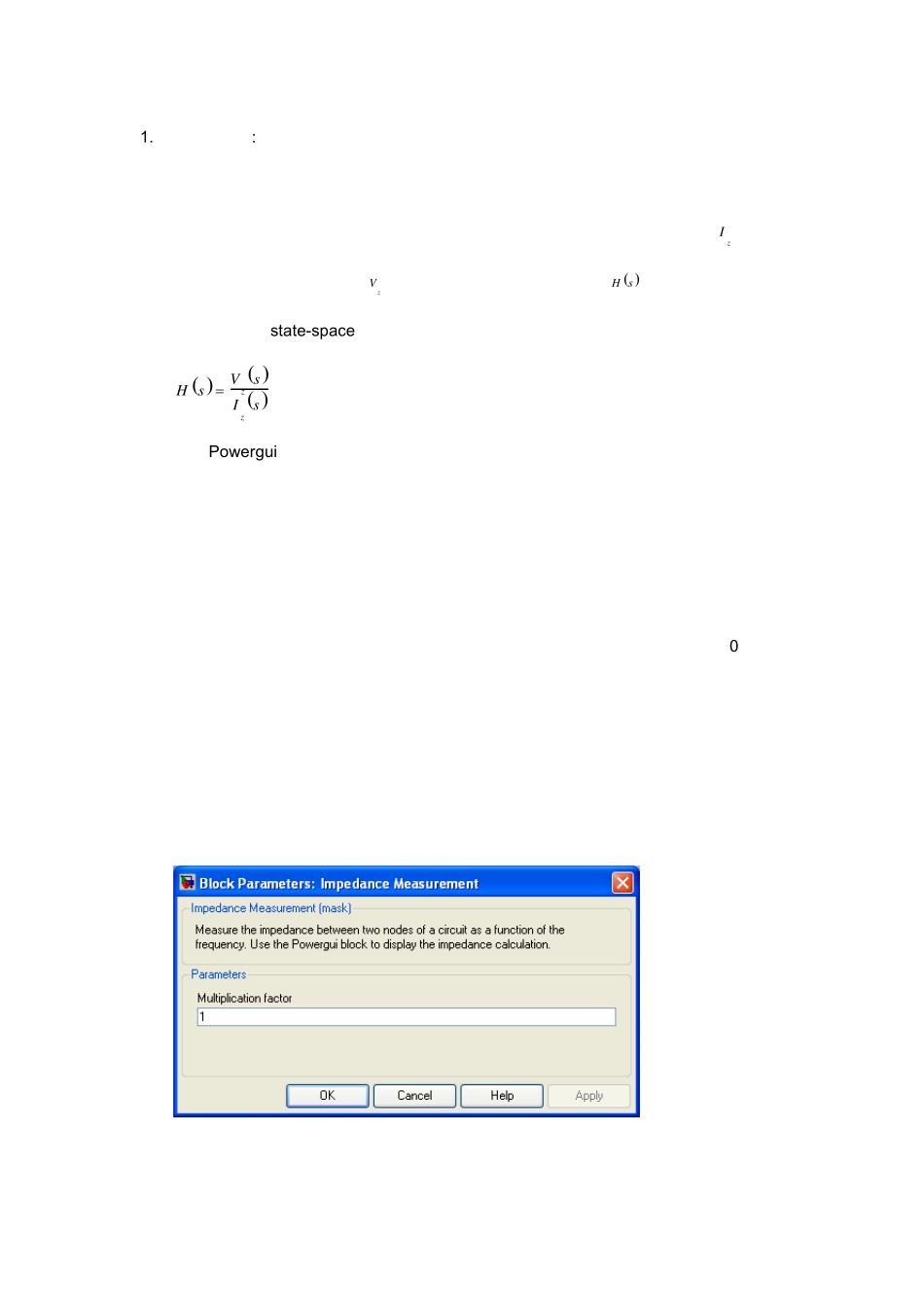

1.阻抗测量模块: 阻抗测量模块是用于测量一线性电路中两个节点之间的阻抗的模块，其测量的阻抗是频率的函数。它由一个连接在阻抗测量模块的第一个和第二个输入端之间的电流源zI 和一个连接于电流源的两端的电压测量zV 组成。系统阻抗是通过传递函数 sH计算得出的，即是由输入到状态空间（state-space）模型的电流到输出的电压的传递函数。    sIsVsHzz 通过 Pow ergui 模块的阻抗依频特性测量工具就可以显示出测量阻抗的相频特性和幅频特性。 阻抗测量模块考虑了断路器和理想开关的初始状态，也可以测量含有分布参数线路模块的电路的阻抗。 测量模块在计算阻抗时也考虑了电源的阻抗。通过定义，将电压源的阻抗置为 0（即认为电压源模块是短路的），将电流源的阻抗置为无穷大（即认为电流源模块是开路的）。 但是在某些应用中，需要手动删除电流源或是电压源模块以忽略它们对计算阻抗的影响。 参数设置对话框： 放大系数： 如果要在三相电路中用阻抗测量模块，那么可以通过设置放大系数参数来调节要测量的阻抗。例如，测量三相电路中两相之间的阻抗就会得到两倍的正序阻抗。为了得到正确的正序阻抗值，就必须设置放大系数为 1/2。 同理，要测量一平衡三相电路的零序阻抗，就要将阻抗测量模块连接到地或中性点和三相连接的一点之间。在这种情况下，就会得到零序阻抗的 1/3，因此，还必须将放大系数设置为 3 才能得到正确的零序阻抗值。 限制条件： 在计算阻抗时仅仅考虑了断路器、三相断路器、三相故障、理想开关和分布参数线路这些非线性模块。而如电机和电力电子设备等非线性模块就没有考虑在内，在测量阻抗过程中，它们被认为是断开的。 如果你要将阻抗测量模块与电感、电流源或是任何非线性元件串联，就必须在模块的两端增加一个大电阻，这是由于阻抗测量模块是作为一个电流源进行仿真的。 2.三相变压器(双绕组) 实现了可配置绕组连结的三相变压器 描述: 三相变压器(双绕组)模块通过三个单相变压器实现了一个三相变压器。可以在模块的参数菜单中设置恰当的复选框来仿真铁芯饱和或是不考虑铁芯饱和。想要对单相变压器电气模型有进一步了解，可以看线性变压器模块和饱和变压器模块部分。 双绕组变压器可以以下列方式进行连结：  Y 连结  中性点有效的 Y 连结  中性点接地的 Y 连结  Δ（D1）连结，Δ滞后 Y 30°  Δ（D11）连结，Δ超前 Y 30° 注意：D1 和 D1...
