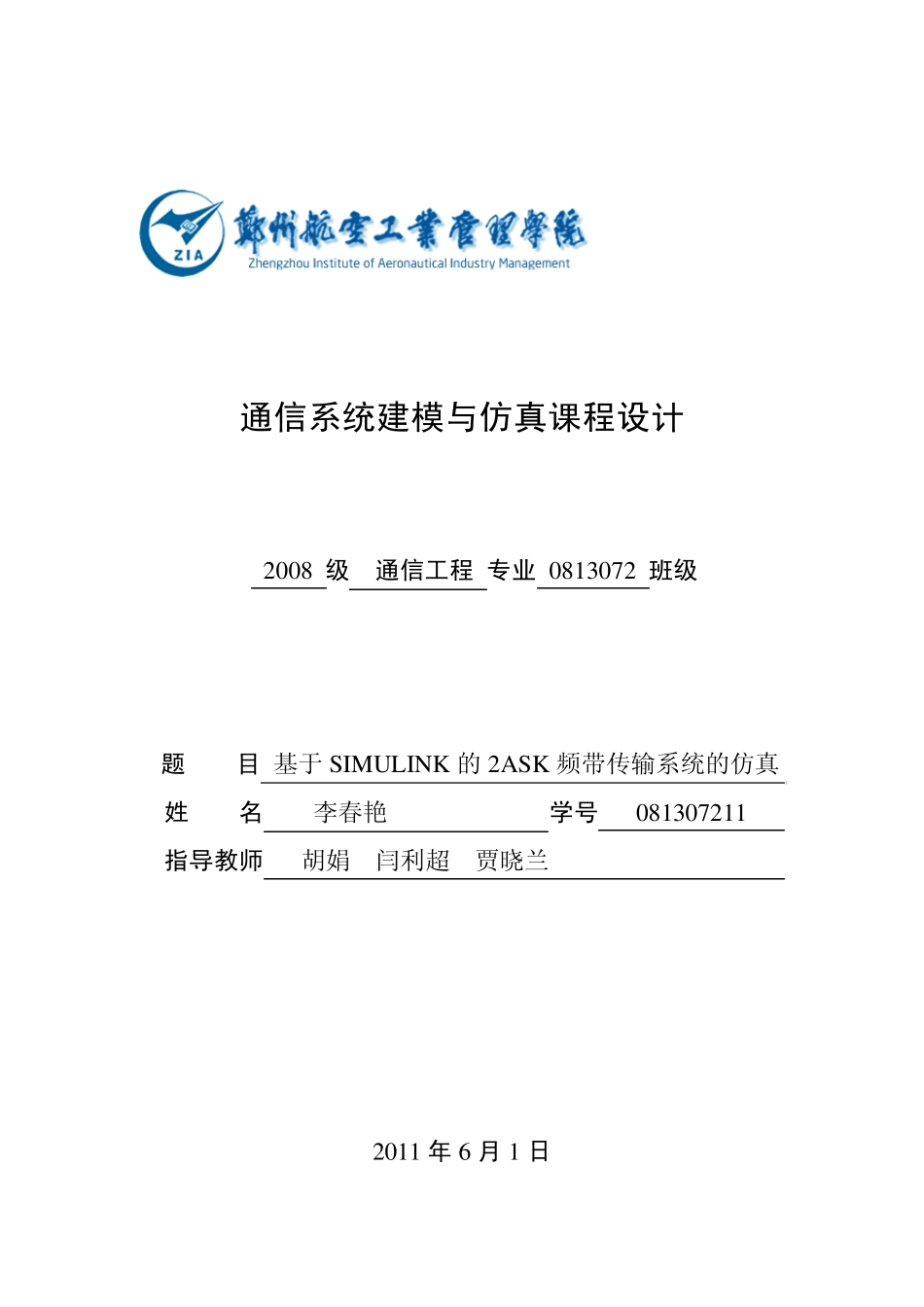

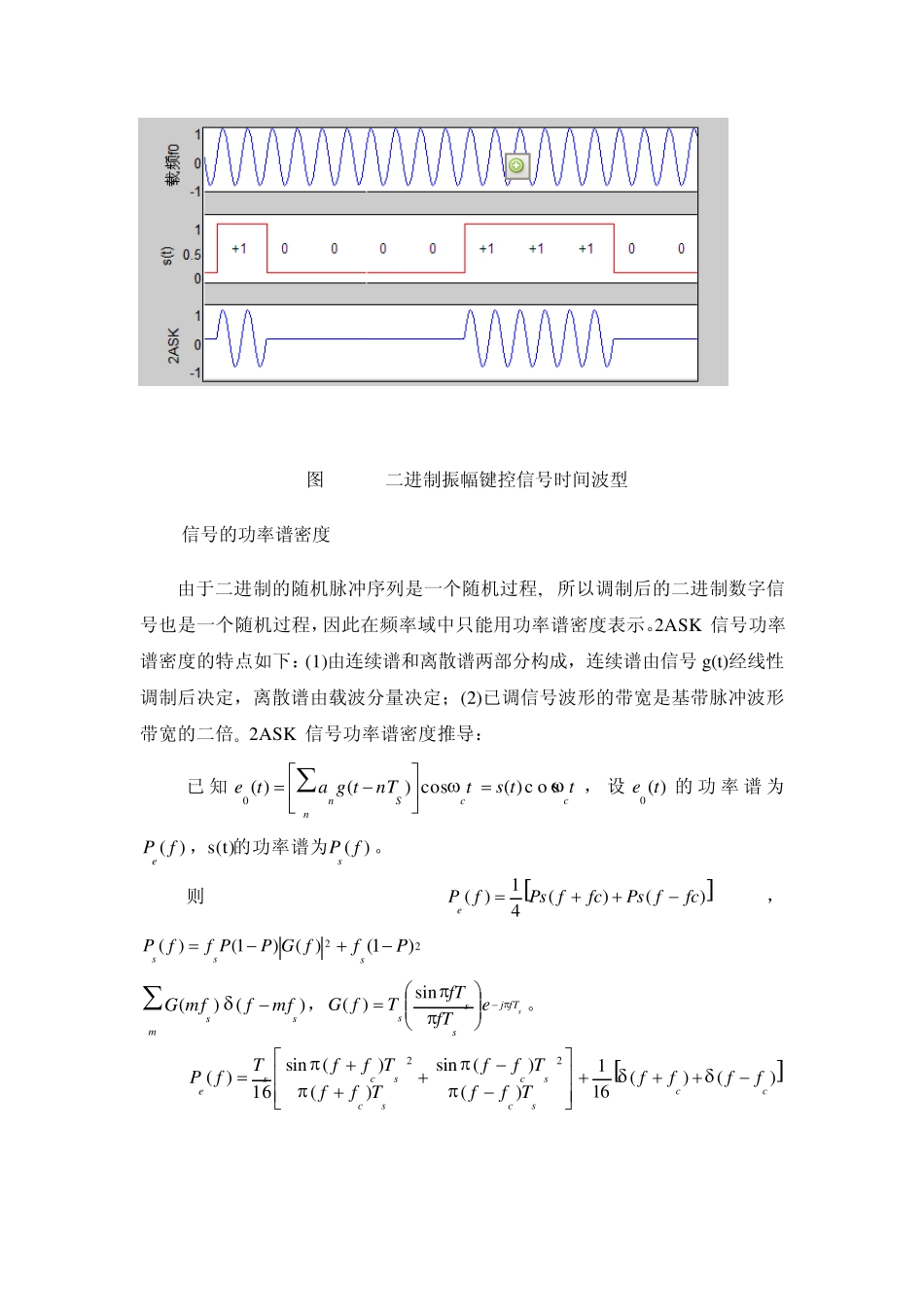

通信系统建模与仿真课程设计 2008 级 通信工程 专业 0813072 班级 题 目 基于 SIMU LINK 的 2ASK 频带传输系统的仿真 姓 名 李春艳 学号 081307211 指导教师 胡娟 闫利超 贾晓兰 2011 年 6 月 1 日 1 任务书 试建立一个ASK频带传输模型，产生一段随机的二进制非归零码的基带信号，对其进行ASK调制后再送入加性高斯白噪声（AWGN）信道传输，在接收端对其进行ASK解调以恢复原信号，观察还原是否成功，改变AWGN信道的信噪比，计算传输前后的误码率，绘制信噪比-误码率曲线，并与理论曲线比较进行说明。另外，对发送信号和接收信号的功率谱进行估计。 2 二进制振幅键控（2ASK）的理论分析 2.1 2ASK 调制原理 振幅键控是正弦载波的幅度随数字基带信号而变化的数字调制。当数字基带信号为二进制时，则为二进制振幅键控。 设发送的二进制符号序列由0、1序列组成，发送0符号的概率为P，发送1符号的概率为1-P，且相互独立。该二进 w ctnTstangw cttstsASKcos])([cos)()( 制符号序列可表示为 其中:  10an0是以概率p出现，而1是以概率1-p出现。 二进制振幅键控信号时间波型如图1 所示。 由图 1 可以看出，2ASK信号的时间波形e2ASK(t)随二进制基带信号s(t)通断变化，所以又称为通断键控信号（OOK信号）。 二进制振幅键控信号的产生方法如图2 所示，图(a)是采用模拟相乘的方法实现， 图(b)是采用数字键控的方法实现。 由图 1 可以看出，2ASK信号与模拟调制中的AM信号类似。所以，对2ASK信号也能够采用非相干解调(包络检波法)和相干解调(同步检测法)，其相应原理方框图如图 3 所示。2ASK信号非相干解调过程的时间波形如图 4 所示。 图2-1 二进制振幅键控信号时间波型 2ASK信号的功率谱密度 由于二进制的随机脉冲序列是一个随机过程,•所以调制后的二进制数字信号也是一个随机过程，因此在频率域中只能用功率谱密度表示。2ASK 信号功率谱密度的特点如下：(1)由连续谱和离散谱两部分构成，连续谱由信号g(t)经线性调制后决定，离散谱由载波分量决定；(2)已调信号波形的带宽是基带脉冲波形带宽的二倍。2ASK 信号功率谱密度推导： 已 知tnTtgatecSnncos)()(0 ttscc o s)(，设)(0 te的功率谱为)( fPe，s(t)的功率谱为)( fPs。 则 )()(41)(fcfPsfcfPsfPe， 2)()1()(fGPPffPss2)1(Pfs msmfG)()(smff ，sfTjsssefTfT...
