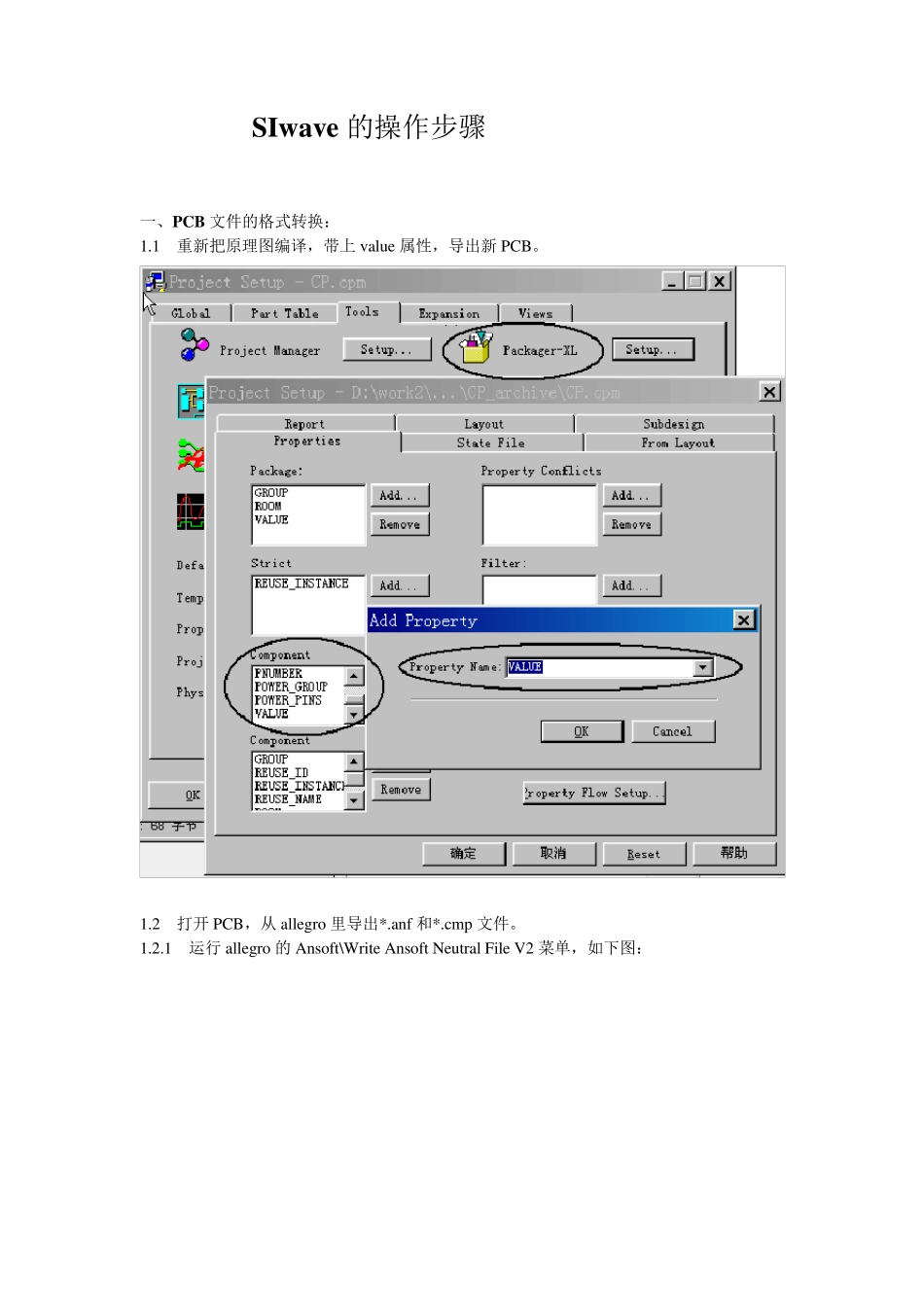

SIw ave 的操作步骤 一、PCB 文件的格式转换： 1.1 重新把原理图编译，带上 v alu e 属性，导出新 PCB。 1.2 打开 PCB，从 allegro 里导出*.anf 和*.cmp 文件。 1.2.1 运行 allegro 的Ansoft\Write Ansoft Neu tral File V2 菜单，如下图： 弹出如下框图： 选择“是(Y)”,弹出如下框图： 一会，该框图消失，弹出下面的框图，表示已经生成好了 an f 文件。 1.2.2 运行allegro 的Ansoft\Write SIw ave Component File 菜单，如下图： 弹出以下框图： 选择“是(Y)”,弹出如下框图： 一会，该框图消失，弹出下面的框图，表示已经生成好了cmp 文件。 二、用 Siw ave 调入 PCB 文件： 2.1 打开 Siw ave2.0，如下图界面： 2.2 调入ANF 文件(在菜单File\ Import ANF…里) 如下图： 2.3 调入器件(在菜单File\ Import Component File…里). 器件位号都标识上去，无源器件的值带上去了。 三、 Siw ave 的三种仿真模式： 3.1 谐振模式： 选择菜单“Simu lation\Compu ter Resonant Modes…”弹出以下窗口： 选择要仿真的谐振频率范围，以及仿真的谐振点数，按 OK。 弹出以下运行窗口： 运行结束后，弹出下面的窗口： 拉开两个“-----NULL------”指示条，选择谐振的平面。如下图： 选择某个频点，按Computer 键，上图下半部分的窗口出现谐振平面列表，选其中一行，按下面“Phase Animation”，弹出以下窗口： 按“Generate Frames”，在 Frames 栏出现从 0~360 度的相位值，同时在 Siwave 主窗口的出现谐振的幅度和位置。 在窗口的左边还有谐振幅度的比例。 Siwave 是通过色彩的变化来表示谐振幅度的大小的，当局部的颜色变红或蓝色时，表示谐振的幅度达到设定的谐振幅度的最大值。颜色表示的幅度范围是可以修改的。 点击左边的颜色值条，弹出下面窗口，最大缺省值是1V，最小缺省值为-1V，选择“User Defined”,输入最大最小值即可。 在颜色最红或最蓝的地方表示谐振幅度最高，可以根据谐振频率加电容。公司主要电容的参数如下： C ESL(nH) ESR(欧姆) SRF(Mhz) 10uF(1210,Y5V,25V) 0.900 0.012 1.678 1.0 uF (1206,X7R,25V) 1.000 0.015 5.033 1uF(1206,X7R,25V) 1 0.009 5.033 0.1uF(0805,X7R,50V) 0.6000 0.025 20.547 0.1uF(0603,X7R,16V) 0.5 0.035 22.508 0.047 uF (0603,X7R,25V) 0.500 0.053 32.831 0.01uF(06...
