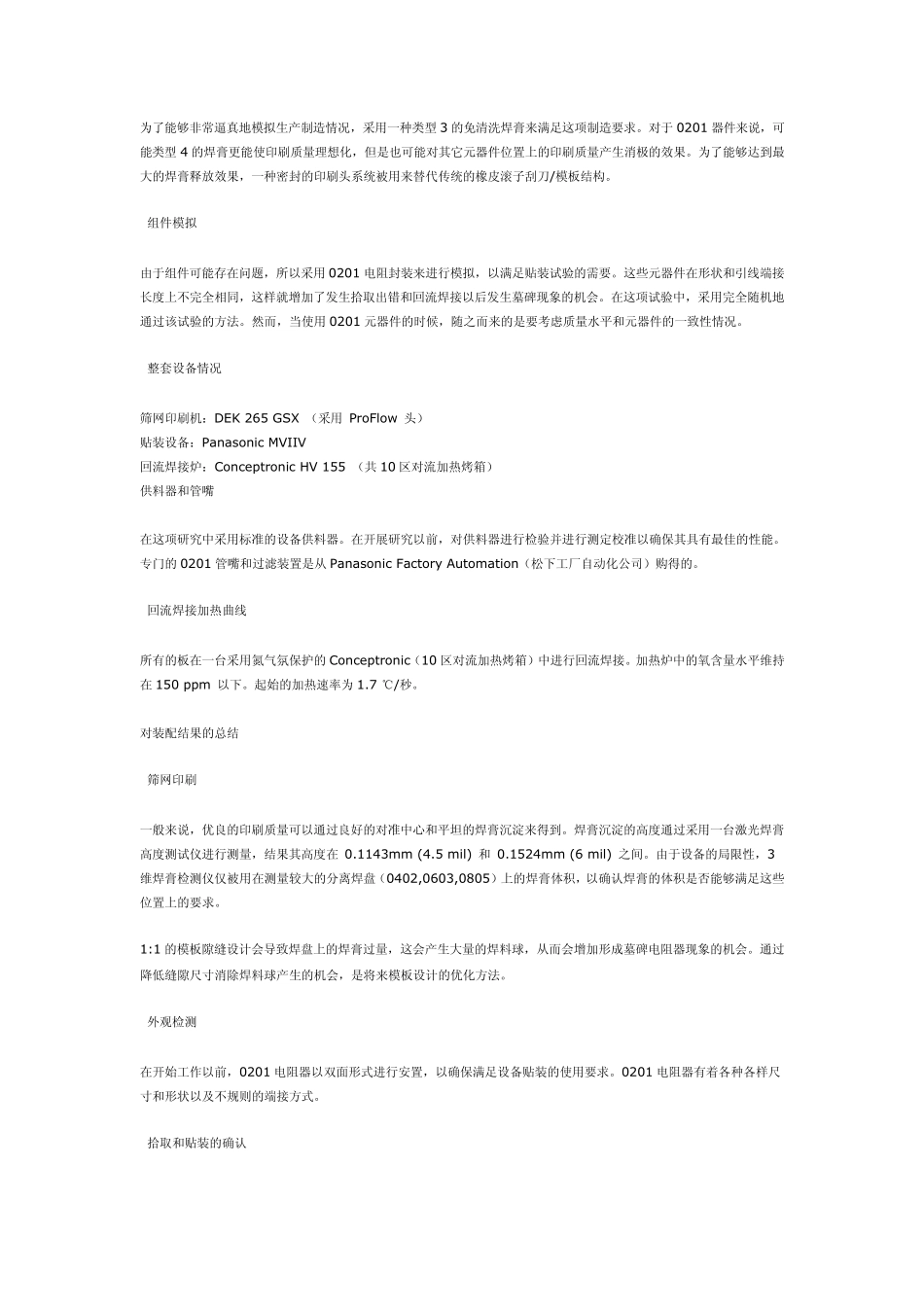

SMD 贴片元件的封装尺寸 【SMD 贴片元件的封装尺寸】 公制:3216——2012——1608——1005——0603——0402 英制:1206——0805——0603——0402——0201——01005 注意: 0603有公制,英制的区分 公制0603的英制是英制0201, 英制0603的公制是公制1608 还要注意 1005与 01005的区分, 1005也有公制,英制的区分 英制1005的公制是公制2512 公制1005的英制是英制0402 像在 ProtelDXP(Protel2004)及以后版本中已经有 SMD贴片元件的封装库了,如 CC1005-0402:用于贴片电容,公制为 1005,英制为 0402的封装 CC1310-0504:用于贴片电容,公制为 1310,英制为 0504的封装 CC1608-0603:用于贴片电容,公制为 1608,英制为 0603的封装 CR1608-0603:用于贴片电阻,公制为 1608,英制为 0603的封装,与 CC16-8-0603尺寸是一样的,只是方便识别。 【贴片电阻规格、封装、尺寸】 贴片电阻常见封装有 9 种,用两种尺寸代码来表示。一种尺寸代码是由 4 位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。我们常说的0603 封装就是指英制代码。另一种是米制代码,也由 4 位数字表示,其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸: 英制 (inch) 公制 (mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0201 0603 0.60± 0.05 0.30± 0.05 0.23± 0.05 0.10± 0.05 0.15± 0.05 0402 1005 1.00± 0.10 0.50± 0.10 0.30± 0.10 0.20± 0.10 0.25± 0.10 0603 1608 1.60± 0.15 0.80± 0.15 0.40± 0.10 0.30± 0.20 0.30± 0.20 0805 2012 2.00± 0.20 1.25± 0.15 0.50± 0.10 0.40± 0.20 0.40± 0.20 1206 3216 3.20± 0.20 1.60± 0.15 0.55± 0.10 0.50± 0.20 0.50± 0.20 1210 3225 3.20± 0.20 2.50± 0.20 0.55± 0.10 0.50± 0.20 0.50± 0.20 1812 4832 4.50± 0.20 3.20± 0.20 0.55± 0.10 0.50± 0.20 0.50± 0.20 2010 5025 5.00± 0.20 2.50± 0.20 0.55± 0.10 0.60± 0.20 0.60± 0.20 2512 6432 6.40± 0.20 3.20± 0.20 0.55± 0.10 0.60± 0.20 0.60± 0.20 【0201 元器件的焊盘图形和间距】 0201 元器件的焊盘图形和间距 有14 种独特的0201 元器件的焊盘图形和间距的组合形式,每一种用...
