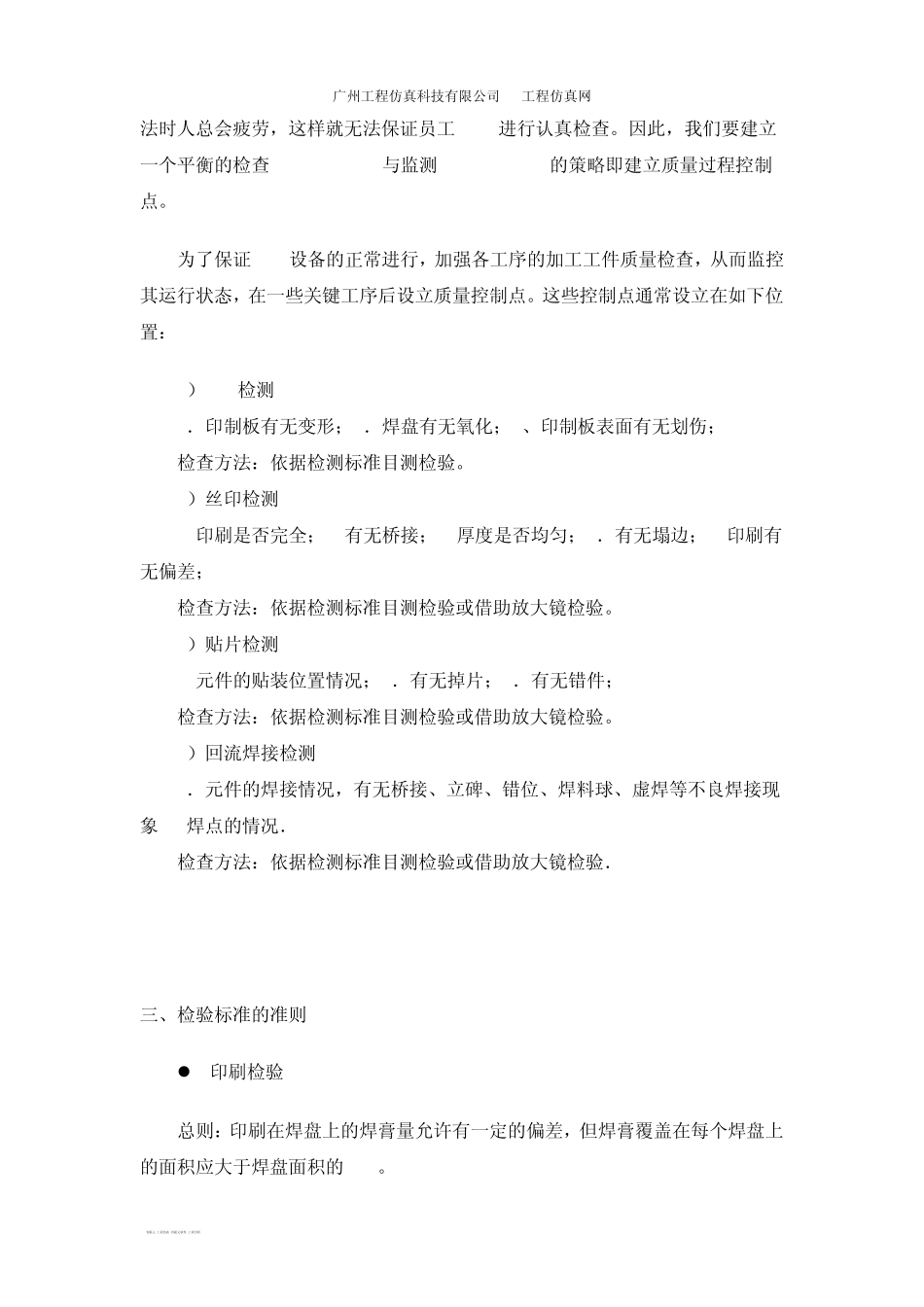

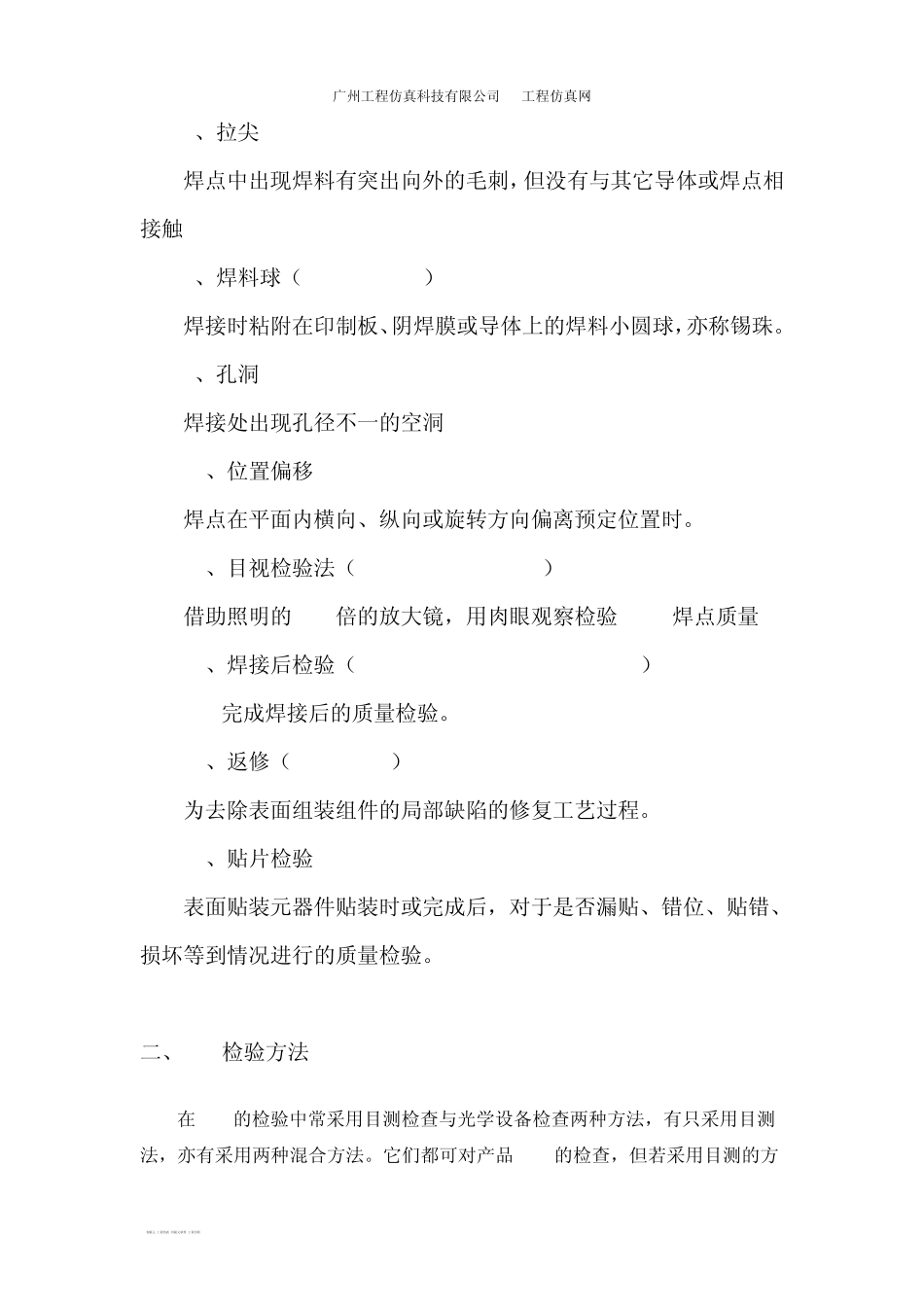

广州工程仿真科技有限公司 工程仿真网 CAE 有限元 工程仿真 有限元软件 工程分析 SMT质量标准 一、SMT质量术语 1、理想的焊点 具有良好的表面润湿性，即熔融焊料在被焊金属表面上应铺展，并形成完整、均匀、连续的焊料覆盖层，其接触角应不大于 90。 正确的焊锡量，焊料量足够而不过多或过少 良好的焊接表面，焊点表面应完整、连续和圆滑，但不要求很光亮的外观。 好的焊点位置元器件的焊端或引脚在焊盘上的位置偏差在规定范围内。 2、不润湿 焊点上的焊料与被焊金属表面形成的接触角大于 90度。 3、开焊 焊接后焊盘与 PCB表面分离。 4、吊桥（ drawbridging ） 元器件的一端离开焊盘面向上方斜立或直立，亦即墓牌（Tomb stone）。 5、桥接 两个或两个以上不应相连的焊点之间的焊料相连，或焊点的焊料与相邻的导线相连。 6、虚焊 焊接后，焊端与焊盘之间或引脚与焊盘之间有时出现电隔离现象 广州工程仿真科技有限公司 工程仿真网 CAE 有限元 工程仿真 有限元软件 工程分析 7、拉尖 焊点中出现焊料有突出向外的毛刺，但没有与其它导体或焊点相接触 8、焊料球（solder ball） 焊接时粘附在印制板、阴焊膜或导体上的焊料小圆球，亦称锡珠。 9、孔洞 焊接处出现孔径不一的空洞 10、位置偏移(skewing ) 焊点在平面内横向、纵向或旋转方向偏离预定位置时。 11、目视检验法（visual inspection） 借助照明的 2~5倍的放大镜，用肉眼观察检验 PCBA焊点质量 12、焊接后检验（inspection after aoldering） PCB完成焊接后的质量检验。 13、返修（reworking） 为去除表面组装组件的局部缺陷的修复工艺过程。 14、贴片检验 ( placement inspection ) 表面贴装元器件贴装时或完成后，对于是否漏贴、错位、贴错、损坏等到情况进行的质量检验。 二、SMT检验方法 在 SMT的检验中常采用目测检查与光学设备检查两种方法，有只采用目测法，亦有采用两种混合方法。它们都可对产品 100%的检查，但若采用目测的方广州工程仿真科技有限公司 工程仿真网 CAE 有限元 工程仿真 有限元软件 工程分析 法时人总会疲劳，这样就无法保证员工100%进行认真检查。因此，我们要建立一个平衡的检查(inspection)与监测(monitering)的策略即建立质量过程控制点。 为了保证SMT设备的正常进行，加强各工序的加工工件质量检查，从而监控其运行状态，在一些关键工序后设立质量控制点。这些控制点通常设立在如下位...
