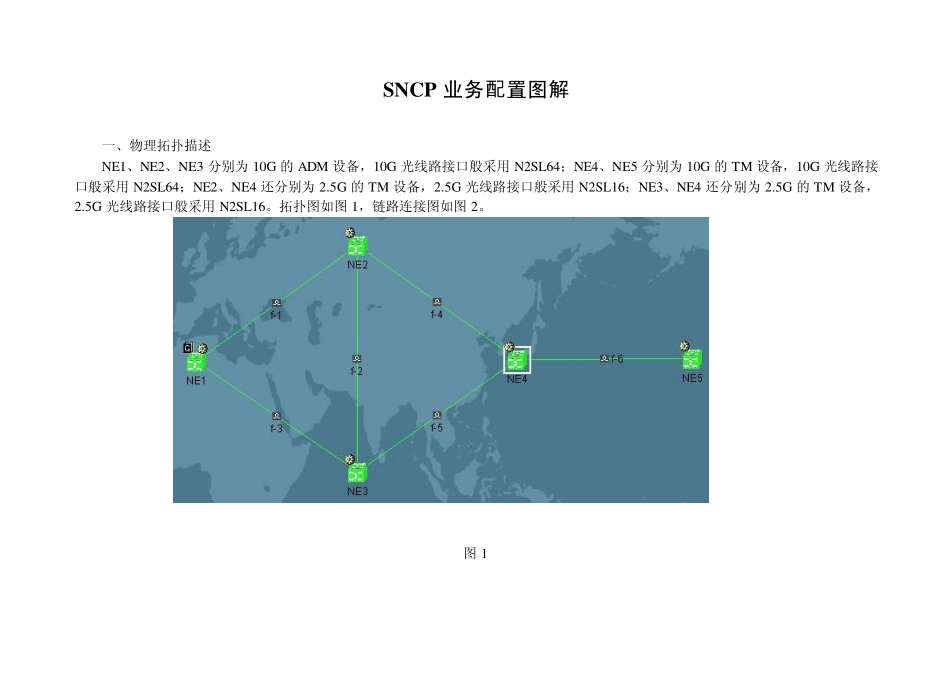

SNCP 业务配置图解 一、物理拓扑描述 NE1、NE2、NE3 分别为 10G 的 ADM 设备，10G 光线路接口般采用 N2SL64；NE4、NE5 分别为 10G 的 TM 设备，10G 光线路接口般采用 N2SL64；NE2、NE4 还分别为 2.5G 的 TM 设备，2.5G 光线路接口般采用 N2SL16；NE3、NE4 还分别为 2.5G 的 TM 设备，2.5G 光线路接口般采用 N2SL16。拓扑图如图 1，链路连接图如图 2。 图 1 图2 二、业务要求 通过 SNCP 方式，在 NE1 与 NE5 之间配置 63 个 2M 信号。 三、配置方法 采用华为 T2000 综合网管系统（版本 5.0）预配置方法，配置 SNCP 业务。 四、配置说明 （1）在配置 SNCP 业务时，不需要、也不能建立保护子网（即所有保护环网，因为 SNCP 本身就是一种保护子网）； （2）环内业务类似于 PP 环配置方法。但是，所有保护业务和非落地（也叫穿通）业务均需要手工配置。 （3）安装 SL1、SL4、SL16 后，必须配置端口（在对应单板上，右键单击，根据提示完成端口配置）。否则，T2000 将找不到这些线路版来进行链路创建。 五、SNCP 业务图解 全网业务配置如图3。从图中可以看出，分别在 NE1、NE2、NE3 和 NE4 做了 SNCP 业务。在 NE1，8 槽道 N2SL64 中的 VC4-1为工作通道，11 槽道 N2SL64 中的 VC4-1 为保护通道；在 NE2，7 槽道 N2SL16 中的 VC4-1 为工作通道，8 槽道 N2SL64 中的 VC4-1为保护通道；在 NE3，11 槽道 N2SL64 中的 VC4-1 为工作通道，8 槽道 N2SL64 中的 VC4-1 为保护通道；在 NE4，6 槽道 N2SL16 中的VC4-1 为工作通道，7 槽道 N2SL16 中的 VC4-1 为保护通道。具体各个网元业务在 T2000 下的实现，可以参见图。 图 3 图 4 图 5 图 6 图 7 图 8
