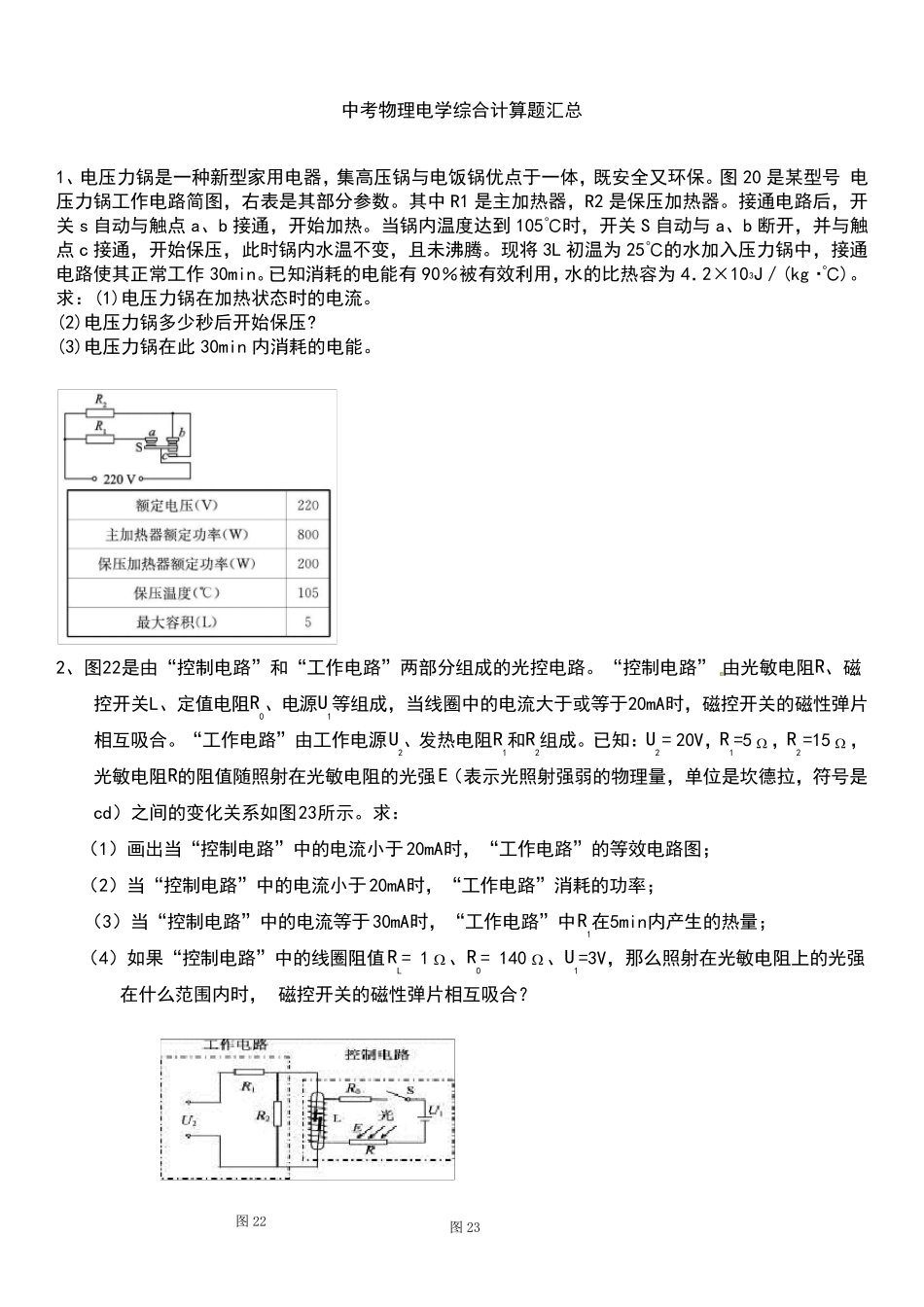

中考物理电学综合计算题汇总 1、电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保。图20 是某型号 电压力锅工作电路简图，右表是其部分参数。其中R1 是主加热器，R2 是保压加热器。接通电路后，开关s 自动与触点a、b 接通，开始加热。当锅内温度达到105℃时，开关S 自动与a、b 断开，并与触点c 接通，开始保压，此时锅内水温不变，且未沸腾。现将3L 初温为25℃的水加入压力锅中，接通电路使其正常工作30min。已知消耗的电能有90％被有效利用，水的比热容为4．2×103J／(kg·℃)。 求：(1)电压力锅在加热状态时的电流。 (2)电压力锅多少秒后开始保压? (3)电压力锅在此30min 内消耗的电能。 2、图22是由“控制电路”和“工作电路”两部分组成的光控电路。“控制电路” 由光敏电阻R、磁控开关L、定值电阻R0、电源U1等组成，当线圈中的电流大于或等于20mA时，磁控开关的磁性弹片相互吸合。“工作电路”由工作电源U2、发热电阻R1和R2组成。已知：U2 = 20V，R1=5，R2 =15，光敏电阻R的阻值随照射在光敏电阻的光强E（表示光照射强弱的物理量，单位是坎德拉，符 号是cd） 之 间 的变化 关系 如 图23所 示。求： （1） 画 出 当“控制电路”中的电流小 于20mA时，“工作电路”的等效电路图； （2） 当“控制电路”中的电流小 于20mA时，“工作电路”消耗的功 率 ； （3） 当“控制电路”中的电流等于30mA时，“工作电路”中R1在5min内产 生 的热量； （4） 如 果 “控制电路”中的线圈阻值RL= 1、R0= 140、U1=3V，那 么 照射在光敏电阻上 的光强在什 么 范 围 内时， 磁控开关的磁性弹片相互吸合？ 图 23 图 22 3.(10 分）小花的妈妈在网上购买了一款新型“电烤箱”（如图甲所示），其原理是利用热空气流加热食物。工作电路如图乙所示，工作时，当烤箱内温度高于预设温度时，温控开关自动断开，电热管停止加热；当烤箱内温度低于预设温度时，温控开关自动闭合，电热管重新开始加热，这样循环工作保障箱内温度维持为预设温度。已知电风扇的功率为 50W，电热管的电阻 R0为 44Ω . （1）正常工作时电热管的功率； （2）用这个“电烤箱”在一次烤鸡翅的过程中，定时开关设定为 15 分钟，电热管正常循环工作时，P-t 图像如图丙所示，本次烤鸡翅共消耗多少电能？ 4． 王 明 是 班 里 有 名 的 “ 物 理 迷 ” ， 他 爱 观 察 ， 勤 ...
