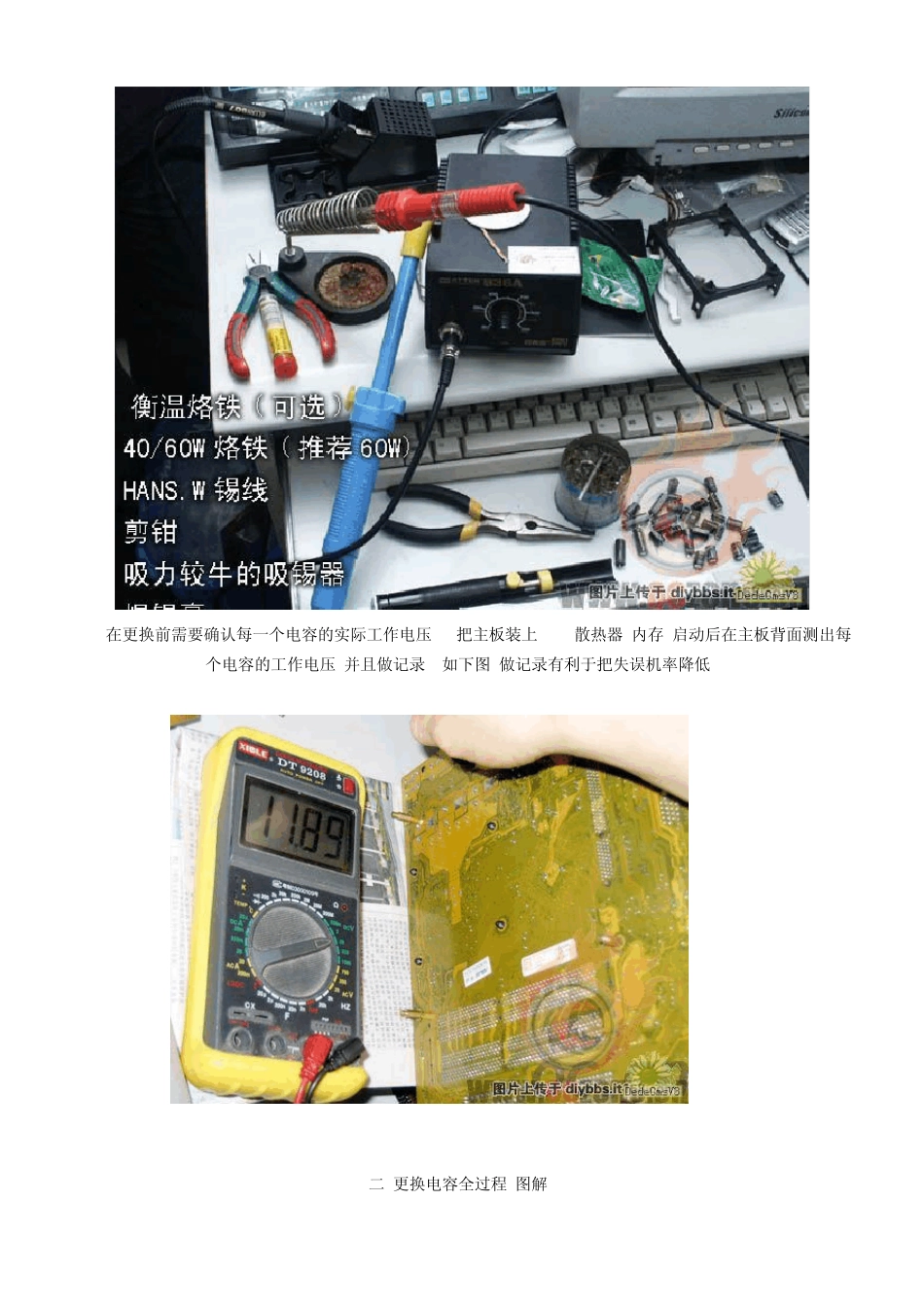

主板电容更换全程终极图解 电容, 主板, 图解, 电容, 主板, 图解 按正常的规律,它们的寿命铁定不长,况且还是在一个 BT下载爱好者的手里.换? 要换什么电容呢? (既然是为自己的主板换电容,当然要换高级货. 不然更换就没有意义了) ; 从网上硬件玩家的一致推崇中,目前口碑最好的电容当属 sanyo oscon 固态电容. 其次是 Rubycon MCZ 红宝石电容. 可以想象如果把主板上所有电容更换成Sanyo oscon电容是何等壮观! 很可惜最终只买到部分 oscon电容,结果采用一半 sanyo oscon 一半 MCZ . 选择新电容标准:电容电压等于或者大于旧电容; 容量 uf等于或者大于旧电容 说到 sanyo电容,我们经常也能在一些普通 PC主板上看到它.如上图, 虽然也是sanyo电容,但只是SANYO低端产品,与 sanyo OSCON 不同一个档次. 所以\"是否采用 sanyo电容\",不应该列入购买理由当中;应当弄清楚状况. 一: 准备工作 更换电容需要用到的工具, 最重要的应该是烙铁, 在使用前我听取别人的意见,说 30W~40W为佳; 但比较使用过后,我很肯定最佳的选择是 60W电烙铁.但由于功率大,不能在线路板上停留时间过长. 撑握使用焊锡膏(助焊剂)与吸锡器则是顺利完成的关键. 在更换前需要确认每一个电容的实际工作电压---把主板装上 CPU,散热器,内存,启动后在主板背面测出每个电容的工作电压,并且做记录( 如下图)做记录有利于把失误机率降低. 二,更换电容全过程(图解) Step 1 :主板的背面,在电容的正负脚上涂上焊锡膏 Step 2 :60W的烙铁停在锡上,吸锡器尽量紧挨.把锡吸干净. Step 3 :再在焊点上加点热,熔点残存的锡,即可拔出电容. Step 4 : 拿出电容后,若还有锡留在孔上,则用下图这个方法. 别忘了加焊锡膏 Step 5 :在拔出旧电容,并清理干净旧焊锡. 是时候装上新的电容,在装新电容时需要搞清楚电容的正负极. 如下图:电容:可以从脚来判断,长的是正极,短的是负极. 电容身上,有半边颜色涂料的是负极.而主板是却不是统一的,主板电容位都有半边是白色的.但有些主板是正极,有些是负极. 确定正负极需要参考更换之前的电容.或者看主板上有无标明+ /- 极. Step 6 :拆除旧电容, 在两个针脚孔上加上焊锡膏 Step 7 :装上电容,在背面同样加焊锡膏(如下图),接下来就是加上焊锡了.加焊锡就得看自己技术,也不难.但要细心掌握时间.另外,采用质量好的锡线会更顺利完成焊接 Step 8 :剪掉多余的针脚. Step 9 :当完成全部更换,还不算完工, 重新检查一下焊点,以及扫干净. 彻底清除焊锡膏, 如果有准备到电子城买一支专门清洗线跟板将是最好的收局. 全部电容一共花了 270元 RMB . 话说回来 SANYO OSCON的电容真昂贵, 不过它的固态电容应该物有所值.
