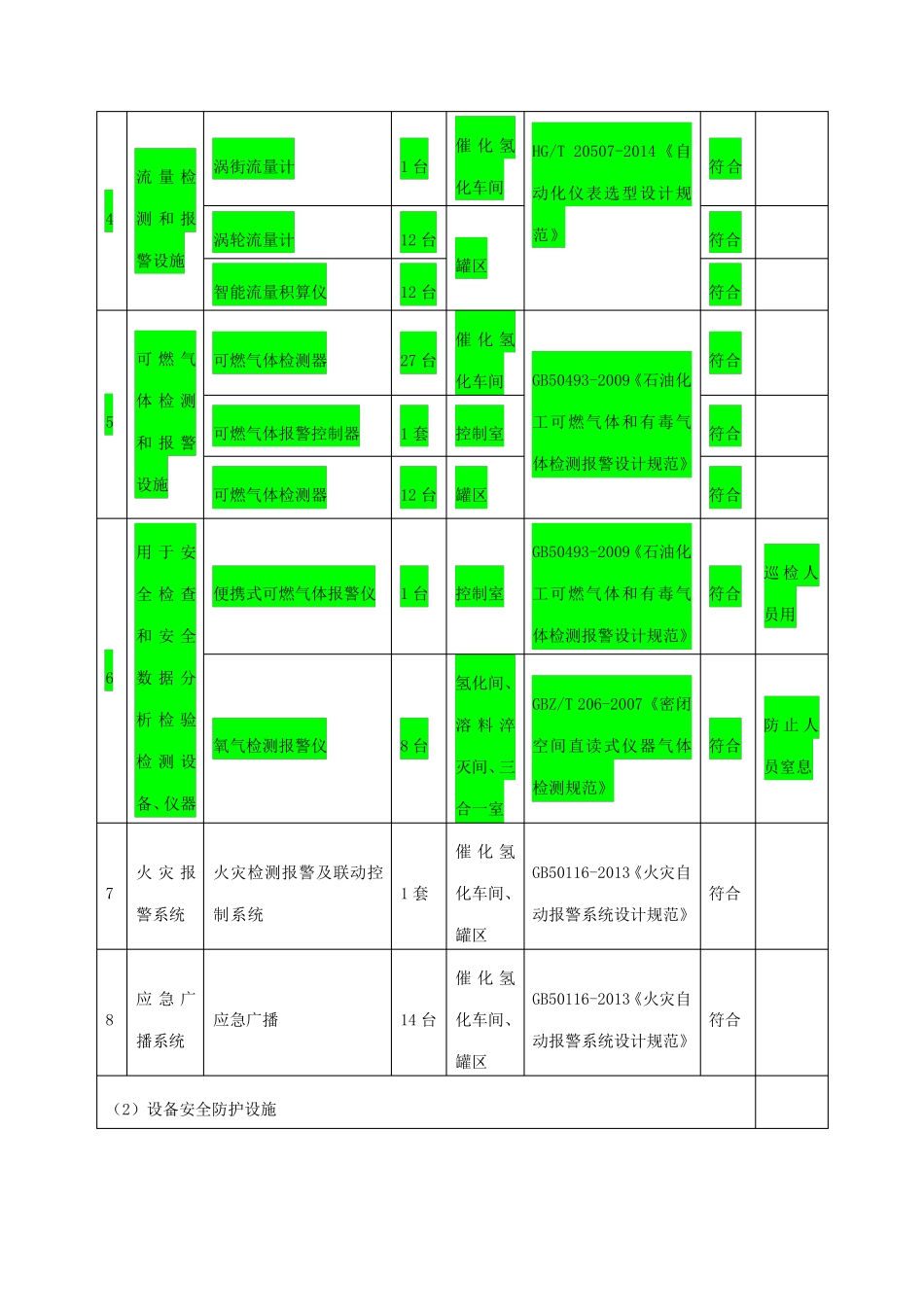

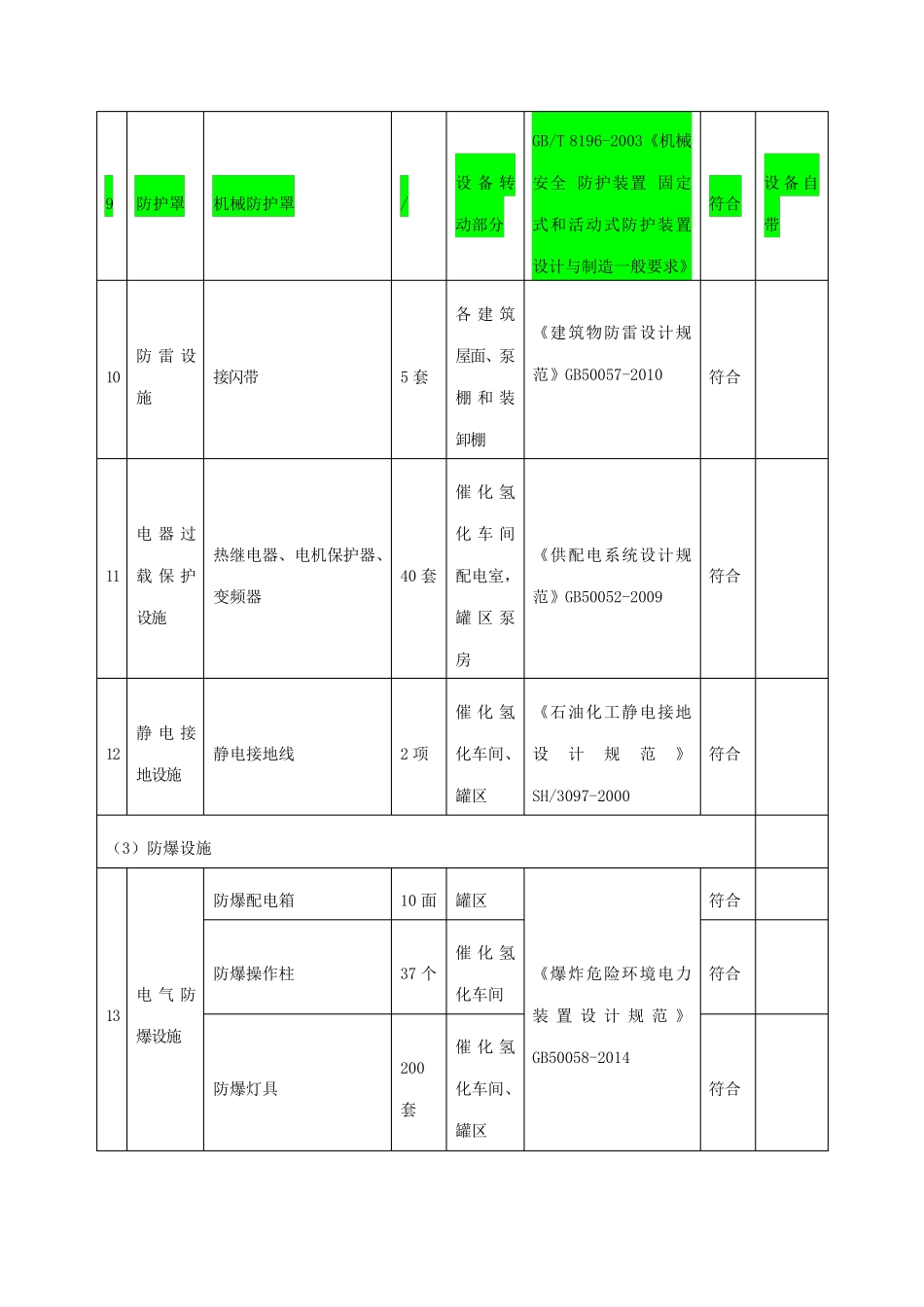

附录一：主要安全设施一览表 序号 安全设施名称 名称 数量 设置部位 依据标准条款 符合性 备 注 1、预防事故措施 （1）检测、报警设施 1 压 力 检测 和 报警设施 不锈钢压力表 45 块 催 化 氢化车间 HG/T 20507-2014《自动化仪表选型设计规范》 GB/T50770-2013 《石油化工安全仪表系统设计规范》 符合 压力变送器 26 台 符合 双通道智能数显仪 5 块 符合 不锈钢压力表 32 块 罐区 符合 压力变送器 10 台 符合 2 温 度 检测 和 报警设施 温度变送器 58 台 催 化 氢化车间 HG/T 20507-2014《自动化仪表选型设计规范》 GB/T50770-2013 《石油化工安全仪表系统设计规范》 符合 智能数显调节仪 10 块 符合 双金属热电阻一体化温度计 10 支 罐区 符合 3 液 位检测 和 报警设施 磁翻板液位计 7 台 催 化 氢化车间 HG/T 20507-2014《自动化仪表选型设计规范》 符合 磁翻板液位计 20 台 罐区 符合 双回路智能数显仪 10 块 符合 八回路闪光报警器 3 块 符合 4 流量检测和报警设施 涡街流量计 1 台 催化氢化车间 HG/T 20507-2014《自动化仪表选型设计规范》 符合 涡轮流量计 12 台 罐区 符合 智能流量积算仪 12 台 符合 5 可燃气体检测和报警设施 可燃气体检测器 27 台 催化氢化车间 GB50493-2009《石油化工可燃气体和有毒气体检测报警设计规范》 符合 可燃气体报警控制器 1 套 控制室 符合 可燃气体检测器 12 台 罐区 符合 6 用于安全检查和安全数据分析检验检测设备、仪器 便携式可燃气体报警仪 1 台 控制室 GB50493-2009《石油化工可燃气体和有毒气体检测报警设计规范》 符合 巡 检人员用 氧气检测报警仪 8 台 氢化间、溶 料 淬灭间、三合一室 GBZ/T 206-2007《密闭空间直读式仪器气体检测规范》 符合 防 止 人员窒息 7 火 灾 报警系统 火灾检测报警及联动控制系统 1 套 催化氢化车间、罐区 GB50116-2013《火灾自动报警系统设计规范》 符合 8 应 急 广播系统 应急广播 14 台 催化氢化车间、罐区 GB50116-2013《火灾自动报警系统设计规范》 符合 （2）设备安全防护设施 9 防护罩 机械防护罩 / 设备转动部分 GB/T 8196-2003《机械安全 防护装置 固定式和活动式防护装置设计与制造一般要求》 符合 设备自带 10 防雷设施 接闪带 5 套 各建筑屋面、泵棚...
