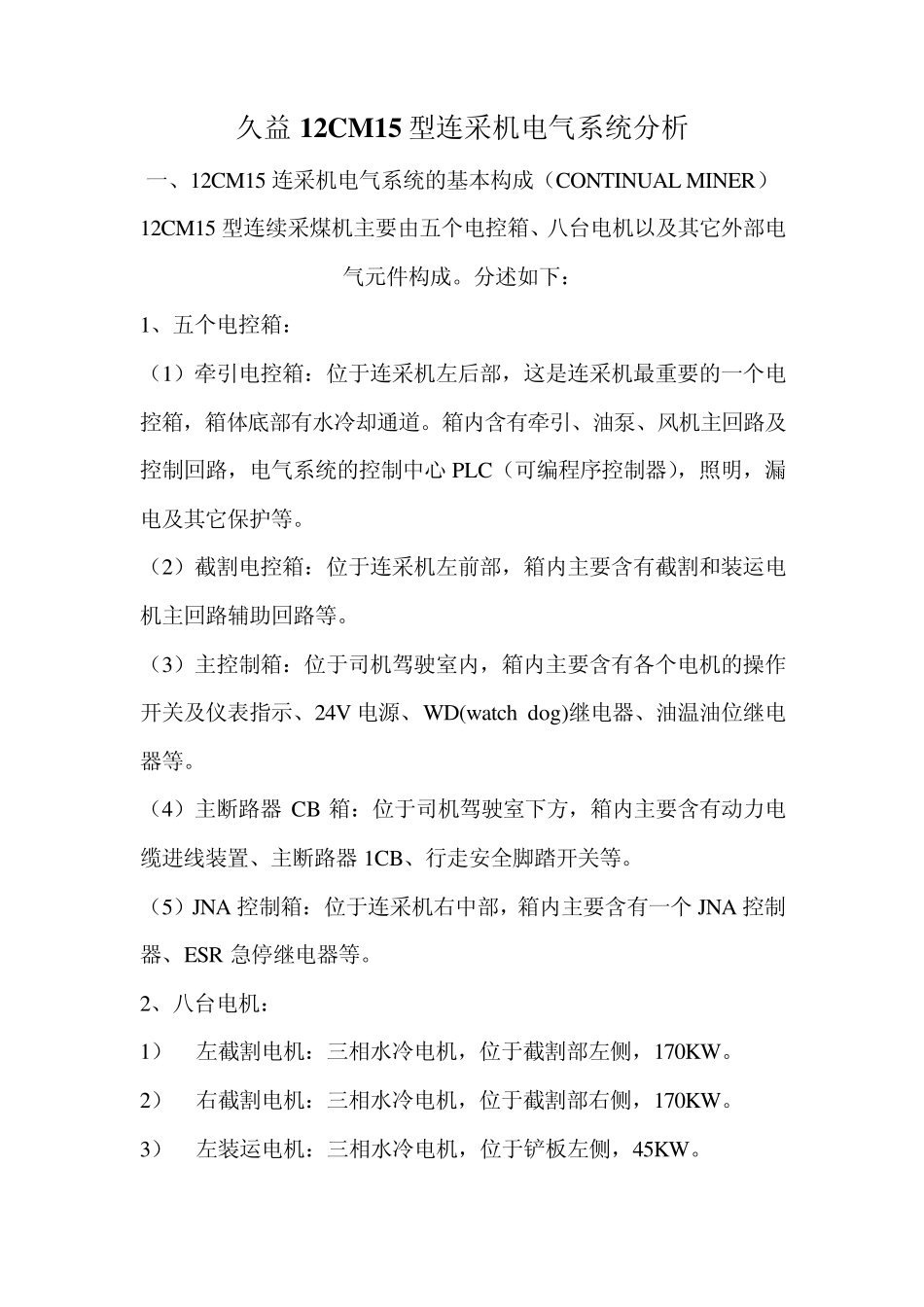

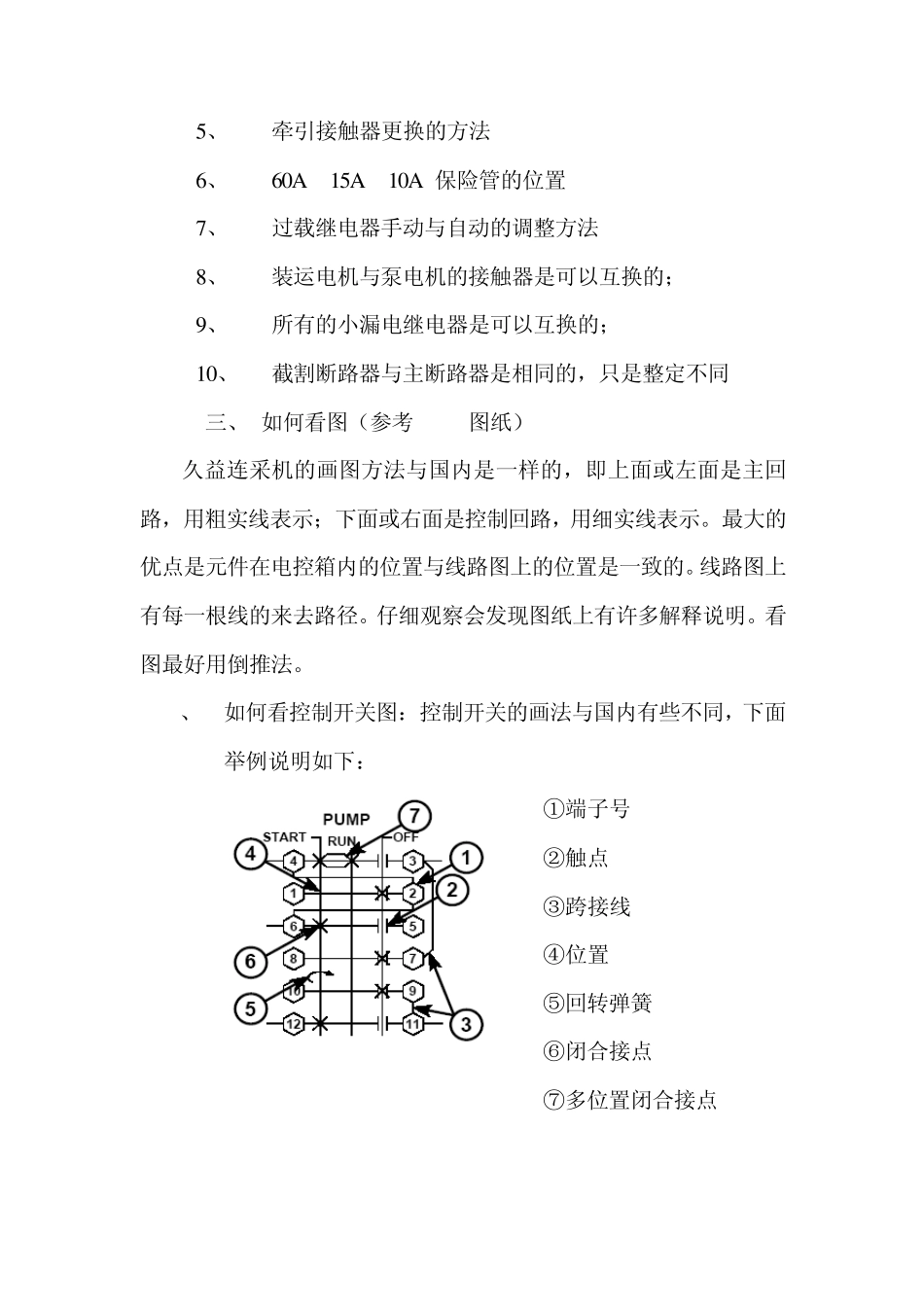

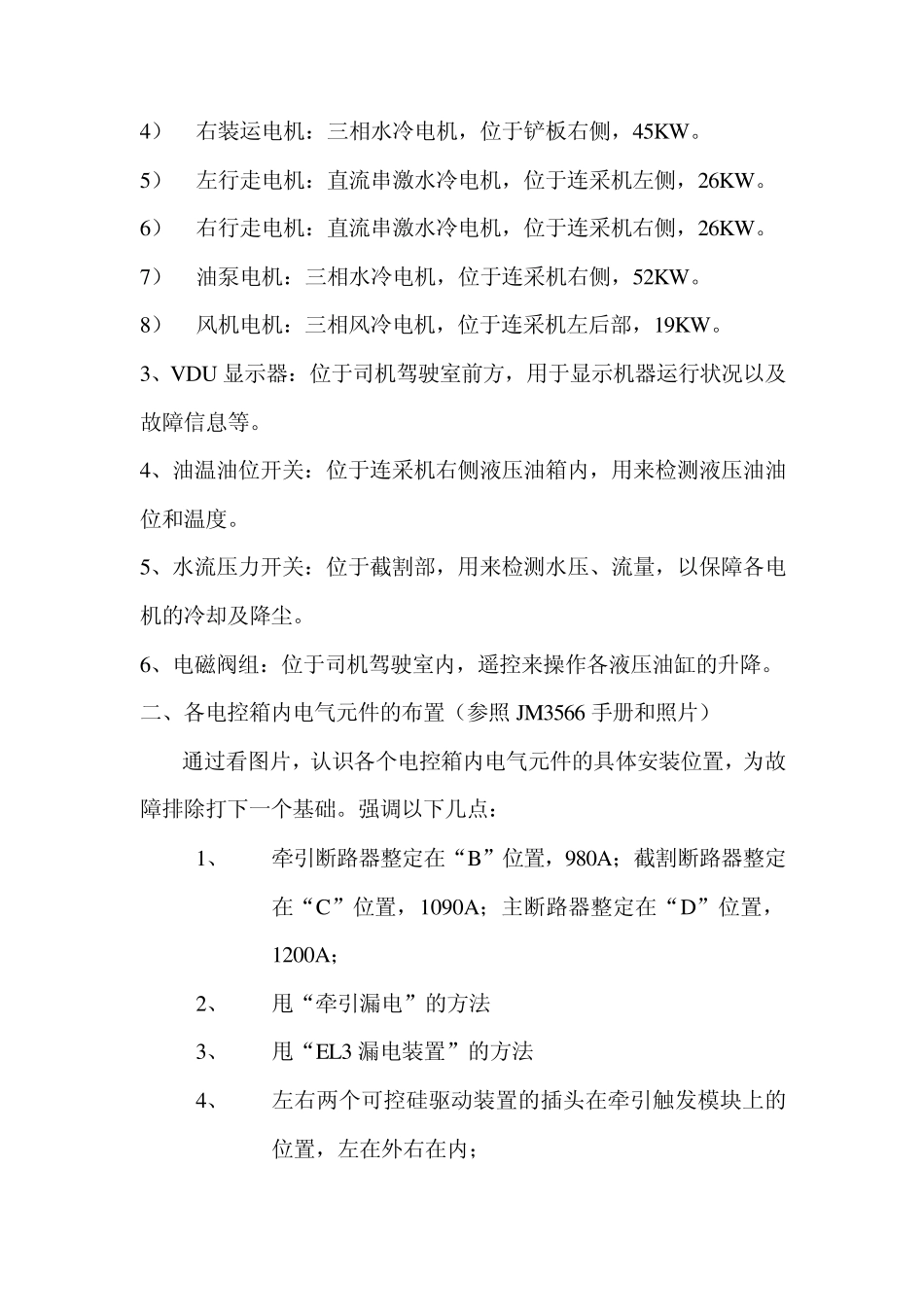

久益12CM 15 型连采机电气系统分析 一、12CM15 连采机电气系统的基本构成（CONTINUAL MINER）12CM15 型连续采煤机主要由五个电控箱、八台电机以及其它外部电气元件构成。分述如下： 1、五个电控箱： （1）牵引电控箱：位于连采机左后部，这是连采机最重要的一个电控箱，箱体底部有水冷却通道。箱内含有牵引、油泵、风机主回路及控制回路，电气系统的控制中心 PLC（可编程序控制器），照明，漏电及其它保护等。 （2）截割电控箱：位于连采机左前部，箱内主要含有截割和装运电机主回路辅助回路等。 （3）主控制箱：位于司机驾驶室内，箱内主要含有各个电机的操作开关及仪表指示、24V 电源、WD(w atch dog)继电器、油温油位继电器等。 （4）主断路器 CB 箱：位于司机驾驶室下方，箱内主要含有动力电缆进线装置、主断路器 1CB、行走安全脚踏开关等。 （5）JNA 控制箱：位于连采机右中部，箱内主要含有一个 JNA 控制器、ESR 急停继电器等。 2、八台电机： 1） 左截割电机：三相水冷电机，位于截割部左侧，170KW。 2） 右截割电机：三相水冷电机，位于截割部右侧，170KW。 3） 左装运电机：三相水冷电机，位于铲板左侧，45KW。 4） 右装运电机：三相水冷电机，位于铲板右侧，45KW 。 5） 左行走电机：直流串激水冷电机，位于连采机左侧，26KW 。 6） 右行走电机：直流串激水冷电机，位于连采机右侧，26KW 。 7） 油泵电机：三相水冷电机，位于连采机右侧，52KW 。 8） 风机电机：三相风冷电机，位于连采机左后部，19KW 。 3、VDU 显示器：位于司机驾驶室前方，用于显示机器运行状况以及故障信息等。 4、油温油位开关：位于连采机右侧液压油箱内，用来检测液压油油位和温度。 5、水流压力开关：位于截割部，用来检测水压、流量，以保障各电机的冷却及降尘。 6、电磁阀组：位于司机驾驶室内，遥控来操作各液压油缸的升降。 二、各电控箱内电气元件的布置（参照JM3566 手册和照片） 通过看图片，认识各个电控箱内电气元件的具体安装位置，为故障排除打下一个基础。强调以下几点： 1、 牵引断路器整定在“B”位置，980A；截割断路器整定在“C”位置，1090A；主断路器整定在“D”位置，1200A； 2、 甩“牵引漏电”的方法 3、 甩“EL3 漏电装置”的方法 4、 左右两个可控硅驱动装置的插头在牵引触发模块上的位置，左在外右在内； 5、 牵引接触器更换的方法 6、 60A 15A 10A 保险管的位置...
