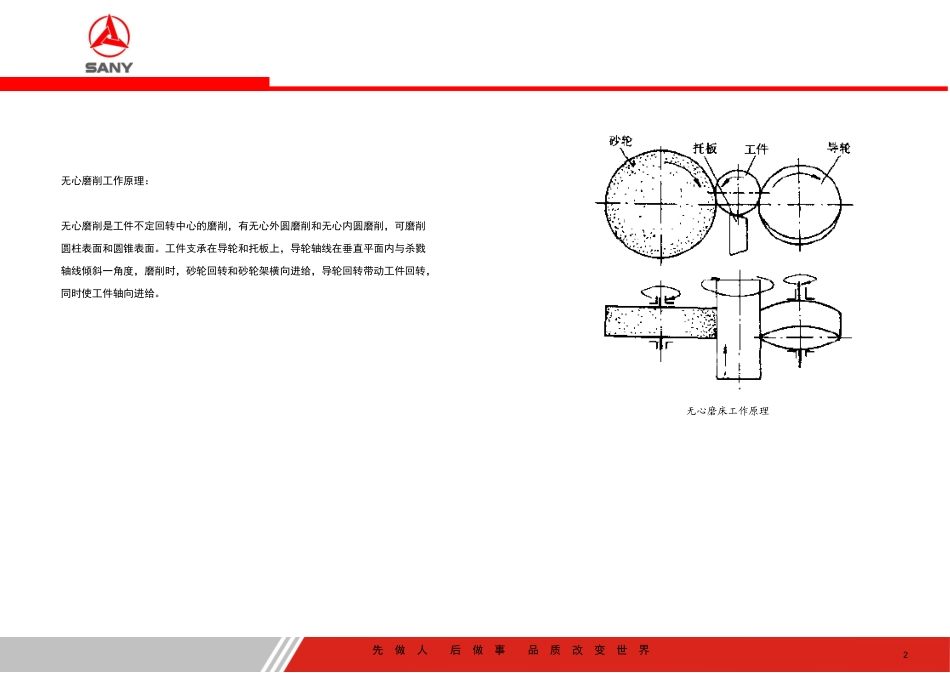

先做人后做事品质改变世界1无心磨床研究报告上海三一精机有限公司2012.7先做人后做事品质改变世界2无心磨床工作原理无心磨削工作原理：无心磨削是工件不定回转中心的磨削，有无心外圆磨削和无心内圆磨削，可磨削圆柱表面和圆锥表面。工件支承在导轮和托板上，导轮轴线在垂直平面内与杀戮轴线倾斜一角度，磨削时，砂轮回转和砂轮架横向进给，导轮回转带动工件回转，同时使工件轴向进给。先做人后做事品质改变世界3通过进给切入进给无心磨削特点：1.磨削过程中工件中心不定，位置变化大小取决于工件原始误差，工艺系统刚性、磨削用量、工件中心高级托板角度等磨削参数；2.工件运动的稳定性、均匀性与工件形状、重量、导轮及托板表面状态及磨削用量有关；3.上下料时间重合，易实现自动化，生产效率高；4.外圆无心磨削易实现强力磨削，高速磨削及宽砂轮磨削；5.外圆无心磨工件圆度误差可达0.005-0.01mm，表面粗糙度可达Ra0.1-0.025；适合批量生产。无心磨削有通过式经给和切入式进给，通过式进给用于规则柱体外圆磨削，切入进给用于含阶梯面磨削或成型磨削。先做人后做事品质改变世界4KRONOSSKRONOSMKRONOSLKRONOSspeedKRONOSS125KRONOSM400KRONOSM250KRONOSKKRONOSL660KRONOSdual3.1米克罗莎无心磨型谱米克罗莎无心磨床有S（小型）、M（中型）、L（大型）三个系列，适应不同规格工件。先做人后做事品质改变世界5KRONOSSSpecialequipmentpackagesKRONOSS125KRONOSM250KRONOSM400KRONOSL660KRONOSspeedKRONOSKKRONOSdualWorkingarea0,5...30mmWorkingarea1,5...100mmWorkingarea5...250mmKRONOSMKRONOSLCross-slide-system,bothsides3-slide-system2-slide-systemFixedgrindinggapMovablegrindinggapFixedgrindinggap-BasisS125-BasisM400-BasisL6603.2各系列基本信息先做人后做事品质改变世界61.磨削直径范围1,5...100mm2.最大通过磨削长度245/395mm3.CBN砂轮最大磨削速度120m/sec4.磨削能力：通过磨削、切入磨削、台阶面磨削3.2常规M250/400系列磨床切入磨削通过磨削砂轮修整先做人后做事品质改变世界73.2M系列磨床坐标轴示意图S1：砂轮旋转S2：导轮旋转S6：砂轮修整轮旋转X1：X2：砂轮修整轮径向进给Z2：砂轮修整轮轴向进给X3：导轮修整轮径向进给Z3：导轮修整轮轴向进给X1X2Z2Z3S1S2X4X3B1S6++++++++----------++先做人后做事品质改变世界81.GRANITAN®床身特点-具有优秀的热稳定性-具有最佳的振动稳定性-更多的磨削液通道以保证磨削液的快速排出1.6套机床防振垫铁可将机床调整到最佳状态2.滑台采用预紧直线导轨3.数控驱动采用精密滚珠丝杠4.X1/X4轴的进给分辨率0,1µm5.X1和X4轴采用标准光栅测量单元6.B1轴回转采用手动调整，精度+/-1°，也可采用NC控制（可选）7.采用MIKROSA的紧凑设计理念设计的3层回转滑台包括回转滑台、中间滑台和上滑台KRONOSM400机床介绍滑台先做人后做事品质改变世界91.砂轮尺寸610x400x304,82.砂轮主轴采用滚动轴承双支承结构,3.终生免维护润滑4.主轴驱动功率,37(60)kW5.砂轮衡线速.1标准配置最高63m/s.2可选配置最高90/120m/s6.通过V型带和卸荷装置传递动力7.整体式砂轮动平衡装置(可选)8.修整装置采用数控驱动轴(X2,Z2)、9.滚珠丝杠和消隙预压式直线导轨10.修整装置分为直立式和旋转式KRONOSM400机床介绍砂轮端先做人后做事品质改变世界103.2上下料系统先做人后做事品质改变世界11BezeichnungDescriptionKRONOSM250KRONOSM400SchleifbereichgrindingrangeSchleifbarerWerkstückdurchmesser,minimalgrindingdiameter,minimummm1,51,5SchleifbarerWerkstückdurchmesser,maximalgrindingdiameter,maximummm100100SchleifbareWerkstücklänge,maximal(E-Schleifen)grindinglength,maximum(infeed-grinding)mm245395SchleifscheibegrindingwheelDurchmesser,maximaldiameter,maximummm610610Breite,maximalwidth,maximummm250400Bohrungboremm304,8304,8RegelscheiberegulatingwheelDurchmesser,maximaldiameter,maximummm350350Breite,maximalwidth,maximummm250400Bohrungboremm127/152127/152SchleifscheibenantriebgrindingwheeldriveSchleifs...
