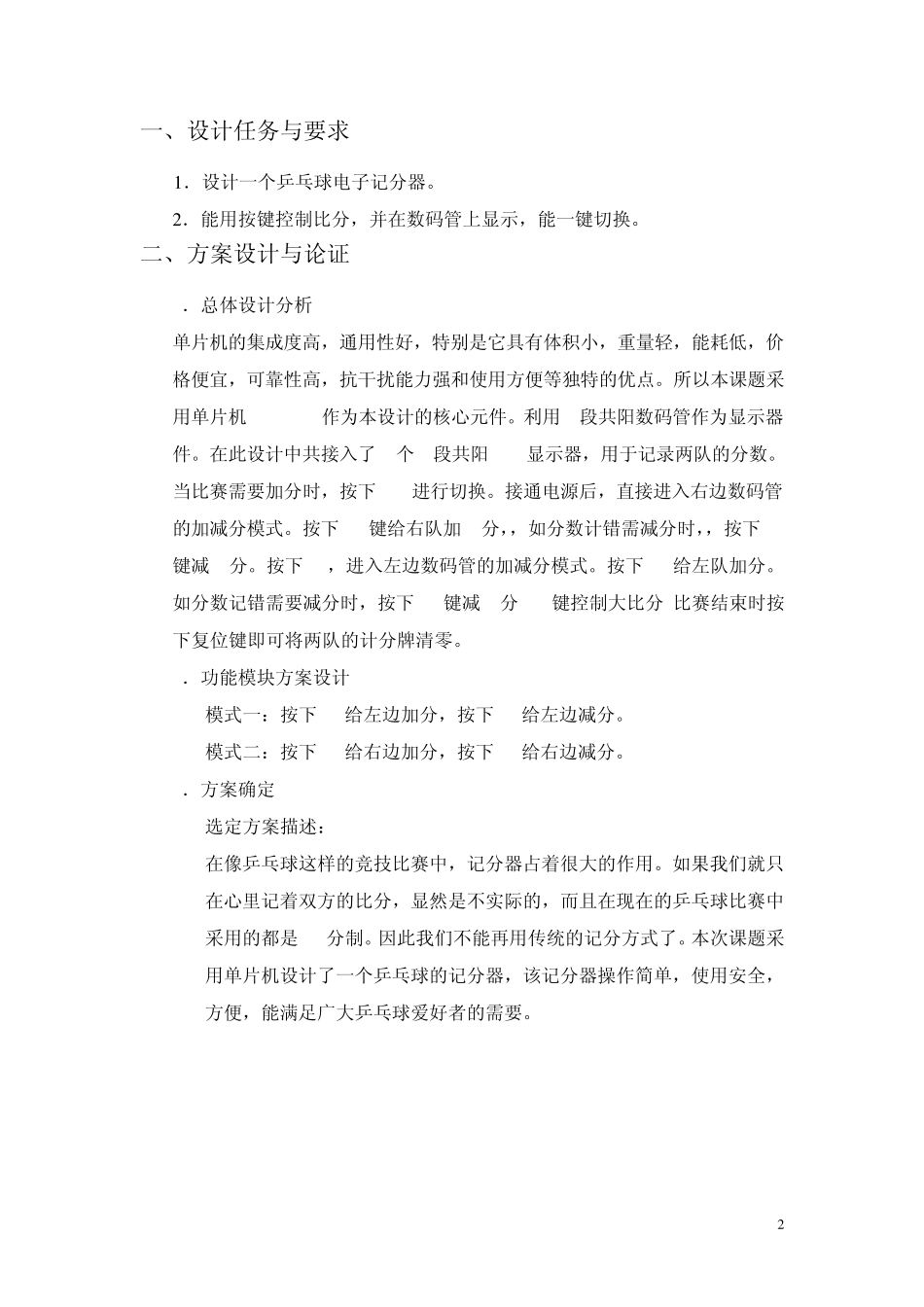

单片机技术 课程设计说明书 设计课题：乒乓球电子计分器 专业（系） 电气工程系 班 级 智能电子081 班 学生姓名 杜 慧 娟 指导老师 陈 新 喜 完成日期 2010 年 4 月 26 号 1 目录 一、设计任务与要求………………………………2 二、方案设计与论证………………………………2 三、硬件电路设计…………………………………3 四、软件设计………………………………………8 五、安装与调试……………………………………13 六、使用说明………………………………………15 七、心得体会………………………………………16 参考文献 附录 电路原理图 电路PCB 图 元器件清单 详细程序清单 成绩评定表 2 一、设计任务与要求 1 ．设计一个乒乓球电子记分器。 2 ．能用按键控制比分，并在数码管上显示，能一键切换。 二、方案设计与论证 1．总体设计分析 单片机的集成度高，通用性好，特别是它具有体积小，重量轻，能耗低，价格便宜，可靠性高，抗干扰能力强和使用方便等独特的优点。所以本课题采用单片机 AT89S51作为本设计的核心元件。利用 7段共阳数码管作为显示器件。在此设计中共接入了 8个 7段共阳 LED显示器，用于记录两队的分数。当比赛需要加分时，按下 S1进行切换。接通电源后，直接进入右边数码管的加减分模式。按下 S2键给右队加 1分，，如分数计错需减分时，，按下 S3键减 1分。按下 S1，进入左边数码管的加减分模式。按下 S2给左队加分。如分数记错需要减分时，按下 S3键减 1分.S4键控制大比分.比赛结束时按下复位键即可将两队的计分牌清零。 2．功能模块方案设计 模式一：按下 S2给左边加分，按下 S3给左边减分。 模式二：按下 S2给右边加分，按下 S3给右边减分。 3．方案确定 选定方案描述： 在像乒乓球这样的竞技比赛中，记分器占着很大的作用。如果我们就只在心里记着双方的比分，显然是不实际的，而且在现在的乒乓球比赛中采用的都是 11分制。因此我们不能再用传统的记分方式了。本次课题采用单片机设计了一个乒乓球的记分器，该记分器操作简单，使用安全，方便，能满足广大乒乓球爱好者的需要。 3 总系统图： 三、硬件电路设计 1. 89S51 单片机芯片介绍 单片机就是一块硅片上集成了中央处理器（cpu）存储器和输入输出接口(并行 I/O串行通信口)振荡电路，计数器等电路的一块集成电路，这样的一块集成电路具有一台计算机的基本功能，因而被称为单片微型...
