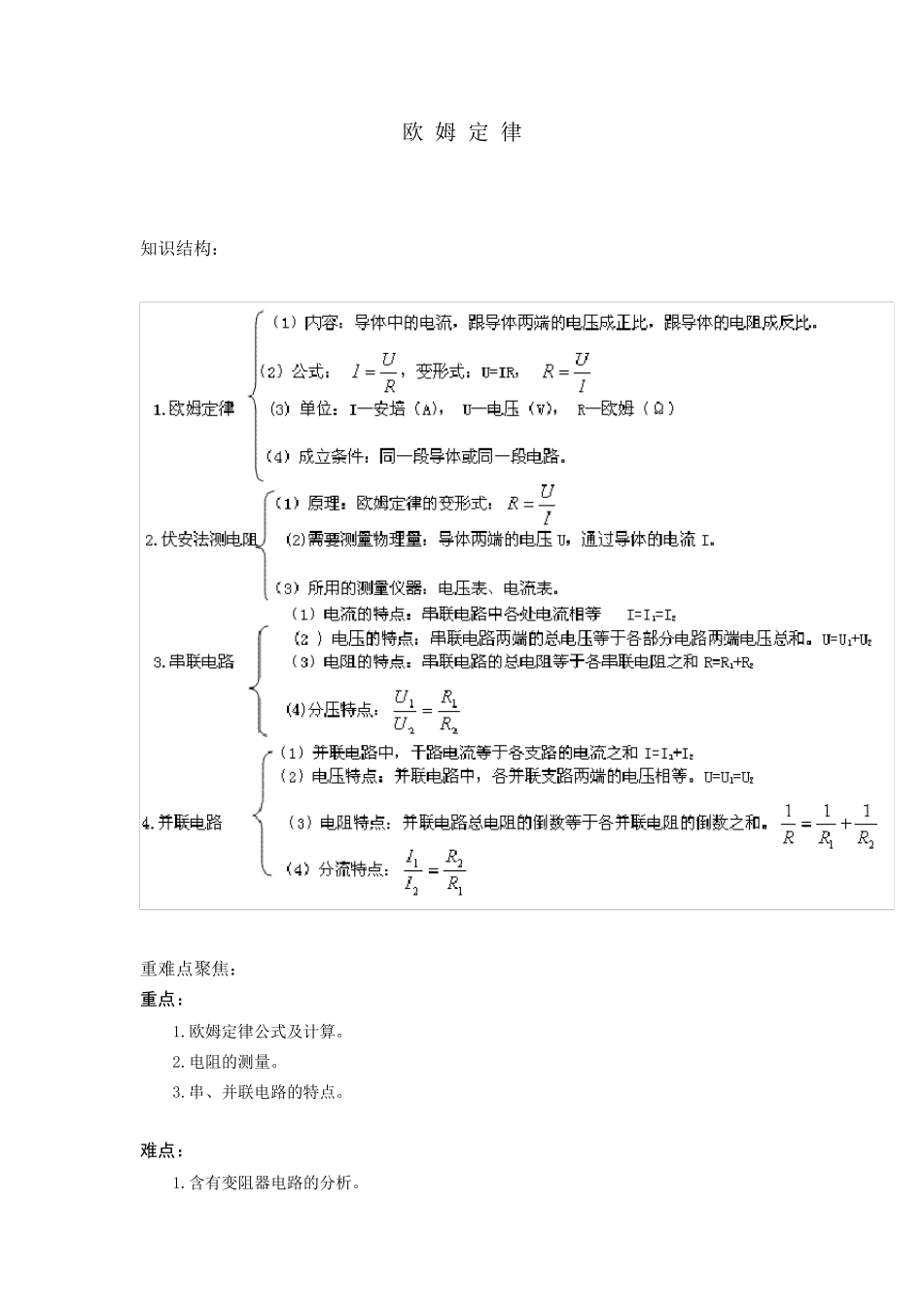

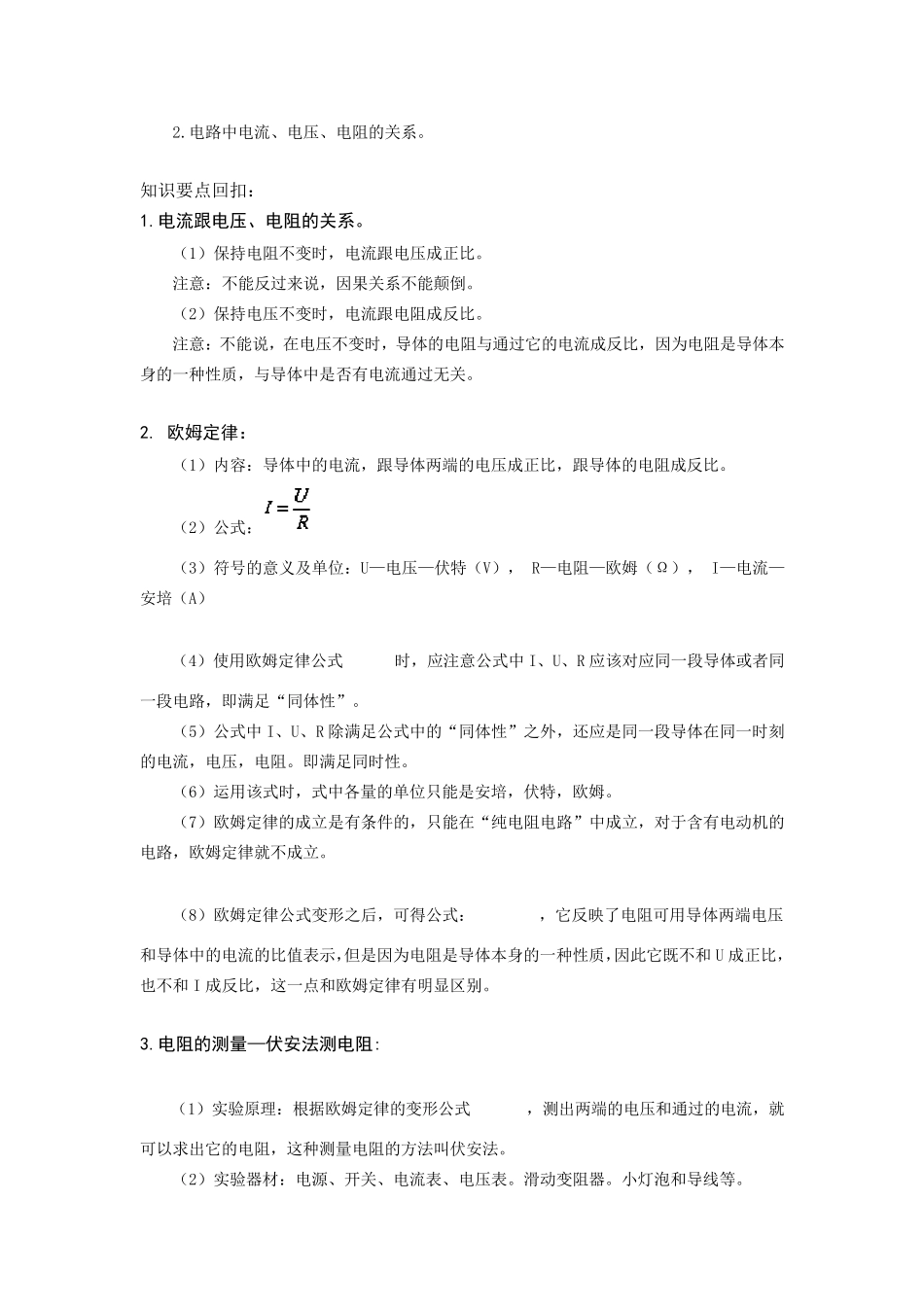

欧 姆 定 律 知识结构： 重难点聚焦： 重点： 1.欧姆定律公式及计算。 2.电阻的测量。 3.串、并联电路的特点。 难点： 1.含有变阻器电路的分析。 2.电路中电流、电压、电阻的关系。 知识要点回扣： 1.电流跟电压、电阻的关系。 （1）保持电阻不变时，电流跟电压成正比。 注意：不能反过来说，因果关系不能颠倒。 （2）保持电压不变时，电流跟电阻成反比。 注意：不能说，在电压不变时，导体的电阻与通过它的电流成反比，因为电阻是导体本身的一种性质，与导体中是否有电流通过无关。 2. 欧姆定律： （1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。 （2）公式： （3）符号的意义及单位：U—电压—伏特（V）， R—电阻—欧姆（Ω）， I—电流—安培（A） （4）使用欧姆定律公式 时，应注意公式中I、U、R 应该对应同一段导体或者同一段电路，即满足“同体性”。 （5）公式中I、U、R 除满足公式中的“同体性”之外，还应是同一段导体在同一时刻的电流，电压，电阻。即满足同时性。 （6）运用该式时，式中各量的单位只能是安培，伏特，欧姆。 （7）欧姆定律的成立是有条件的，只能在“纯电阻电路”中成立，对于含有电动机的电路，欧姆定律就不成立。 （8）欧姆定律公式变形之后，可得公式： ，它反映了电阻可用导体两端电压和导体中的电流的比值表示，但是因为电阻是导体本身的一种性质，因此它既不和 U 成正比，也不和 I 成反比，这一点和欧姆定律有明显区别。 3.电阻的测量—伏安法测电阻: （1）实验原理：根据欧姆定律的变形公式 ，测出两端的电压和通过的电流，就可以求出它的电阻，这种测量电阻的方法叫伏安法。 （2）实验器材：电源、开关、电流表、电压表。滑动变阻器。小灯泡和导线等。 （3）实验电路图： （4）滑动变阻器的作用：改变流过电路的电流或改变小灯泡两端的电压及保护电路。 （5）实验过程中应注意事项： A．连接电路时开关应断开。 B．电路连好，开关闭合前，应使滑片位于变阻器的最大值处，使它处于使电路中电流最小的位置。 C．本实验要测量多次，达到减小实验误差的目的。 D．实验完毕后，不要忘记规整器材。 E．要注意电表量程的选择。 F．每个小灯泡的金属灯口上都标着它的额定电压，接通电源后通过变阻器把电压调到额定电压，测量时从额定电压开始逐次降低。 4.串联电路： （1）电流特点：串联电路中各处电流都相等。 公式：I=I1=I2=………=...
