二代8路时间继电器说明书VIP免费

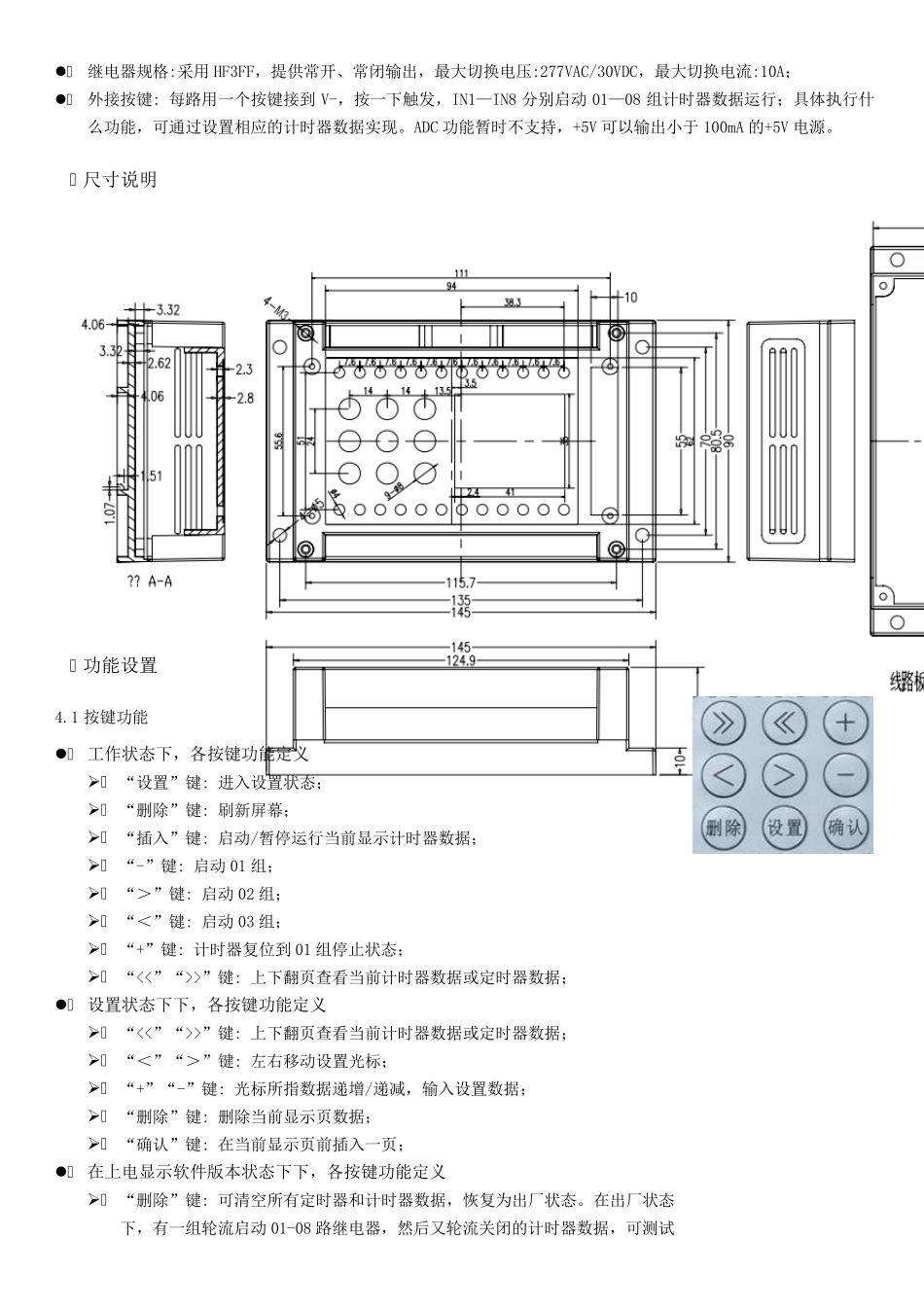

二代8路时间继电器说明书 1. 产品特点:  多种工作模式:  定时器: 可设置99 个时段：每天的xx 时xx 分xx 秒—xx 时xx 分xx 秒 输出 xx 路；星期日一二三四五六，哪几天是工作日，可任意选定；输出 xx 路，可选择单路输出，那么 xx 路是十进制表示的单路，也可选择多路输出，那么 xx 路是十六进制表示每一路继电器状态，对应为 0 的位表示关，对应为 1 的位表示开。  计时器: 可设置与北京时间无关的一系列延时动作，可上电启动或按键启动，可循环 0000-9999 次或无限循环；当您需要多个不同时序的延时动作序列时，可以设置多达 29 组的延时系列数据，方便快速调用；每步的动作也可选择单路输出或多路输出，单路输出在轮流开启应用中有优势，多路输出在多路状态切换应用中有优势；控制精度高达 0.01 秒；  定+计: 即定时器+计时器模式，可在定时器模式下调用计时器数据组，当您需要复杂的定时功能，该模式可大大简化设置。 2. 接线说明:  控制器供电:  内部采用高频DC-DC 降压，供电电压10-26VDC 电源均可；  接线如下图所示，配套卖的24V 开关电源V+，V- 与控制器的V+，V- 连接，电源的L,N 分别接火线和零线；  负载供电:  负载通常与控制器分开供电，特别是负载与控制器供电电压不同是，一定要分开供电；  负载电压范围为 0-220VAC，如下图，当负载为 220VAC 电磁阀 或交 流接触 器时，负载V+便为火线，负载V-便为零线，当负载为 24V 电磁阀 时，负载V+便为+24V，载V-便为 GND。  继电器规格:采用HF3FF，提供常开、常闭输出，最大切换电压:277VAC/30VDC，最大切换电流:10A；  外接按键: 每路用一个按键接到V-，按一下触发，IN1—IN8 分别启动 01—08 组计时器数据运行；具体执行什么功能，可通过设置相应的计时器数据实现。ADC 功能暂时不支持，+5V 可以输出小于 100mA 的+5V 电源。 3. 尺寸说明:145*90*40mm 4. 功能设置: 4.1 按键功能:  工作状态下，各按键功能定义:  “设置”键: 进入设置状态；  “删除”键: 刷新屏幕；  “插入”键: 启动/暂停运行当前显示计时器数据；  “-”键: 启动 01 组；  “＞”键: 启动 02 组；  “＜”键: 启动 03 组；  “+”键: 计时器复位到01 组停止状态；  “<<”“>>”键: 上下翻页查看当前计时器数据或定时器数据；  设置状态下...
