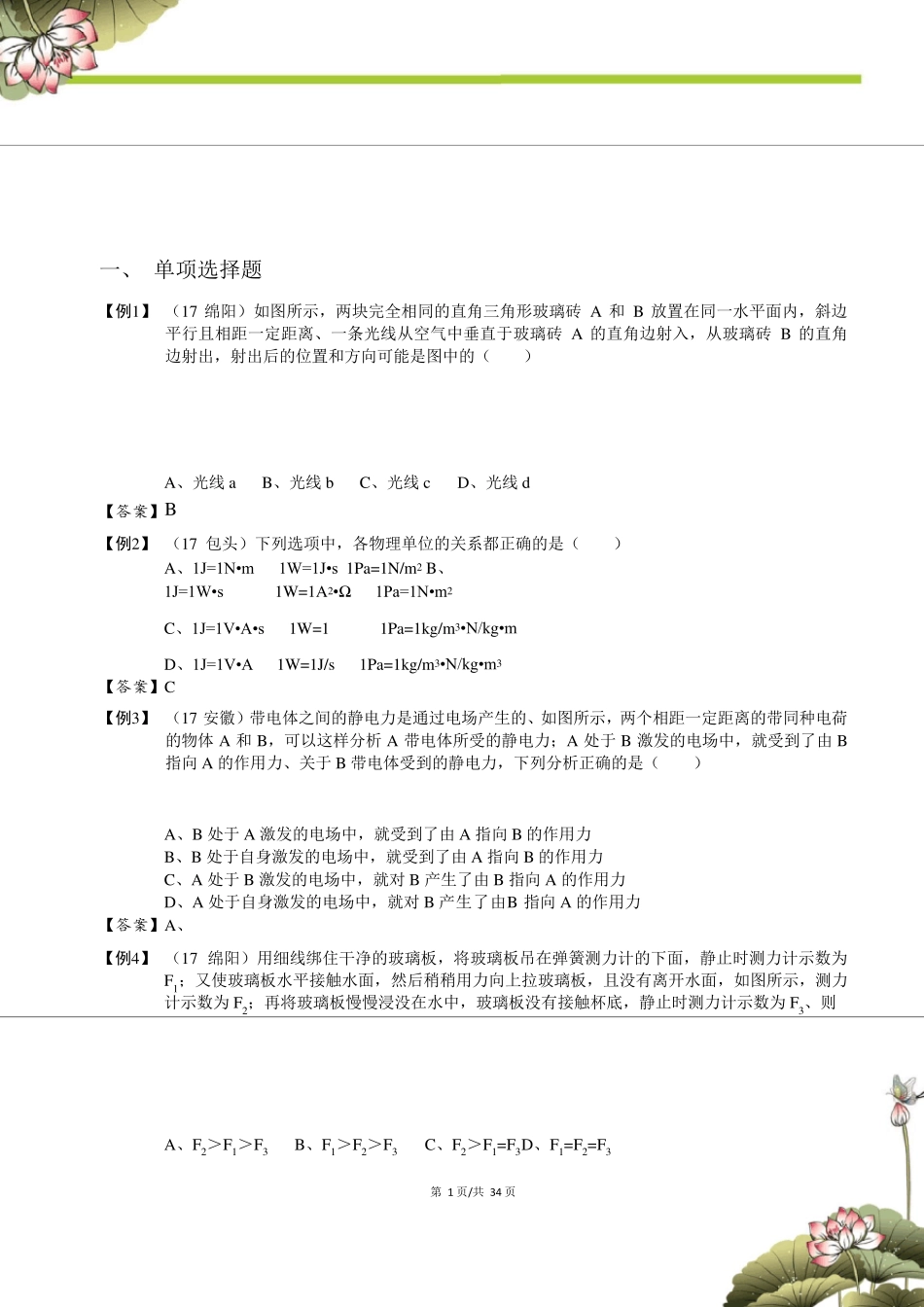

一、 单项选择题 【例1】 （17 绵阳）如图所示，两块完全相同的直角三角形玻璃砖 A 和 B 放置在同一水平面内，斜边平行且相距一定距离、一条光线从空气中垂直于玻璃砖 A 的直角边射入，从玻璃砖 B 的直角边射出，射出后的位置和方向可能是图中的（ ） A、光线 a B、光线 b C、光线 c D、光线 d 【答案】B 【例2】 （17 包头）下列选项中，各物理单位的关系都正确的是（ ） A、1J=1N•m 1W=1J•s 1Pa=1N/m2 B、1J=1W•s 1W=1A2•Ω 1Pa=1N•m2 C、1J=1V•A•s 1W=1 1Pa=1kg/m3•N/kg•m D、1J=1V•A 1W=1J/s 1Pa=1kg/m3•N/kg•m3 【答案】C 【例3】 （17 安徽）带电体之间的静电力是通过电场产生的、如图所示，两个相距一定距离的带同种电荷的物体 A 和 B，可以这样分析 A 带电体所受的静电力；A 处于 B 激发的电场中，就受到了由 B指向 A 的作用力、关于 B 带电体受到的静电力，下列分析正确的是（ ） A、B 处于 A 激发的电场中，就受到了由 A 指向 B 的作用力 B、B 处于自身激发的电场中，就受到了由 A 指向 B 的作用力 C、A 处于 B 激发的电场中，就对 B 产生了由 B 指向 A 的作用力 D、A 处于自身激发的电场中，就对 B 产生了由B 指向 A 的作用力 【答案】A、 【例4】 （17 绵阳）用细线绑住干净的玻璃板，将玻璃板吊在弹簧测力计的下面，静止时测力计示数为 F1；又使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板，且没有离开水面，如图所示，测力计示数为 F2；再将玻璃板慢慢浸没在水中，玻璃板没有接触杯底，静止时测力计示数为 F3、则 A、F2＞F1＞F3 B、F1＞F2＞F3 C、F2＞F1=F3 D、F1=F2=F3 第 1 页/共 34 页 【答案】A 【例5】 （17 扬州）如图，某同学从滑梯上匀速下滑，滑梯对该同学作用力 F 的方向是 【答案】A 【例6】 （17 安徽）物理学中，一些物理量间的变化关系，常用图象来表示，下列图象表示正确的是（ ） A、汽车做匀速直线运动时其速度与运动时间之间的关系 B、通过恒定电阻的电流与其两端电压之间的关系 C、同种液体内部的压强与其深度之间的关系 D、凸透镜成实像时像距 v 随物距u 变化的关系 【答案】选 C 【例7】 （17 江西）如图 10 所示，用弹簧测力计拉着木块在水平面上做匀速直线运动，下列说法正确的是（） A、木块受到的摩擦力和弹簧测力计对木块的拉力是一对平衡力 B、木块...
