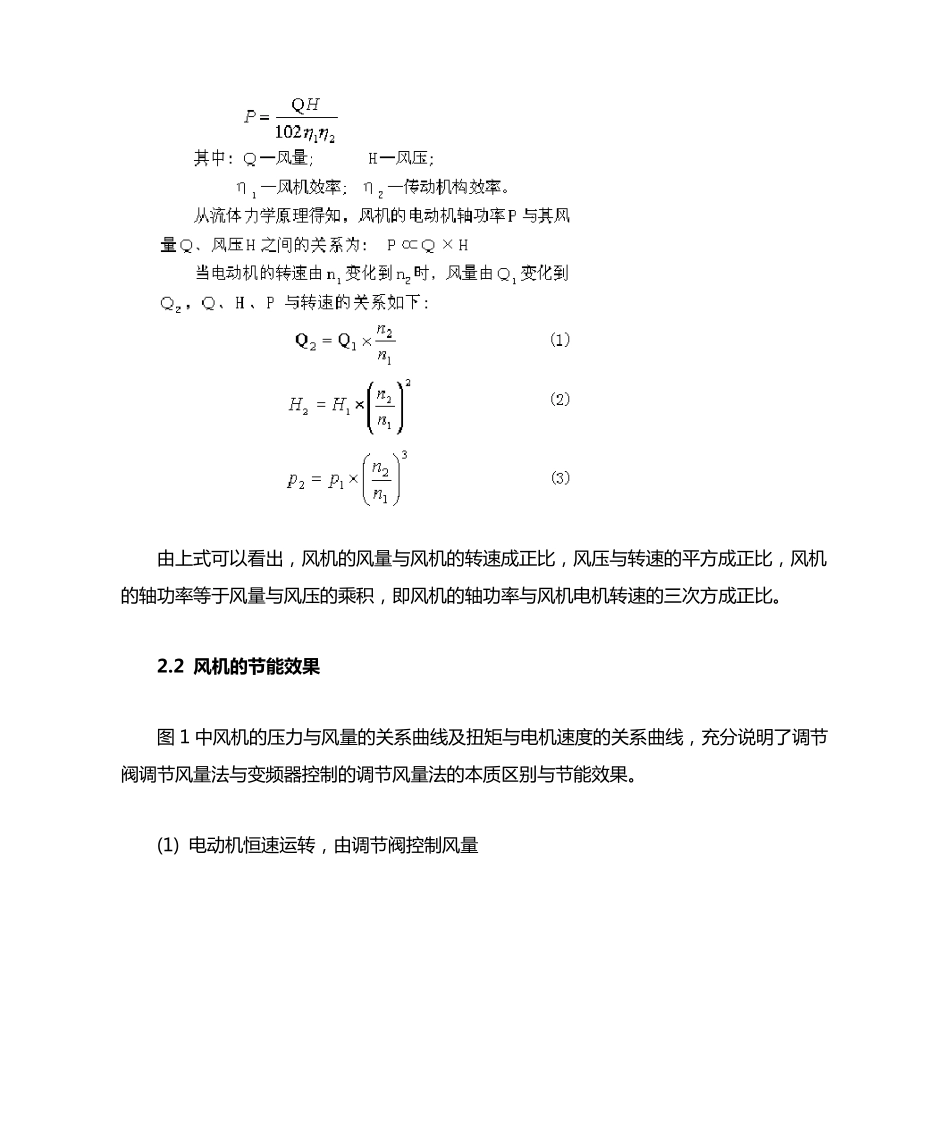

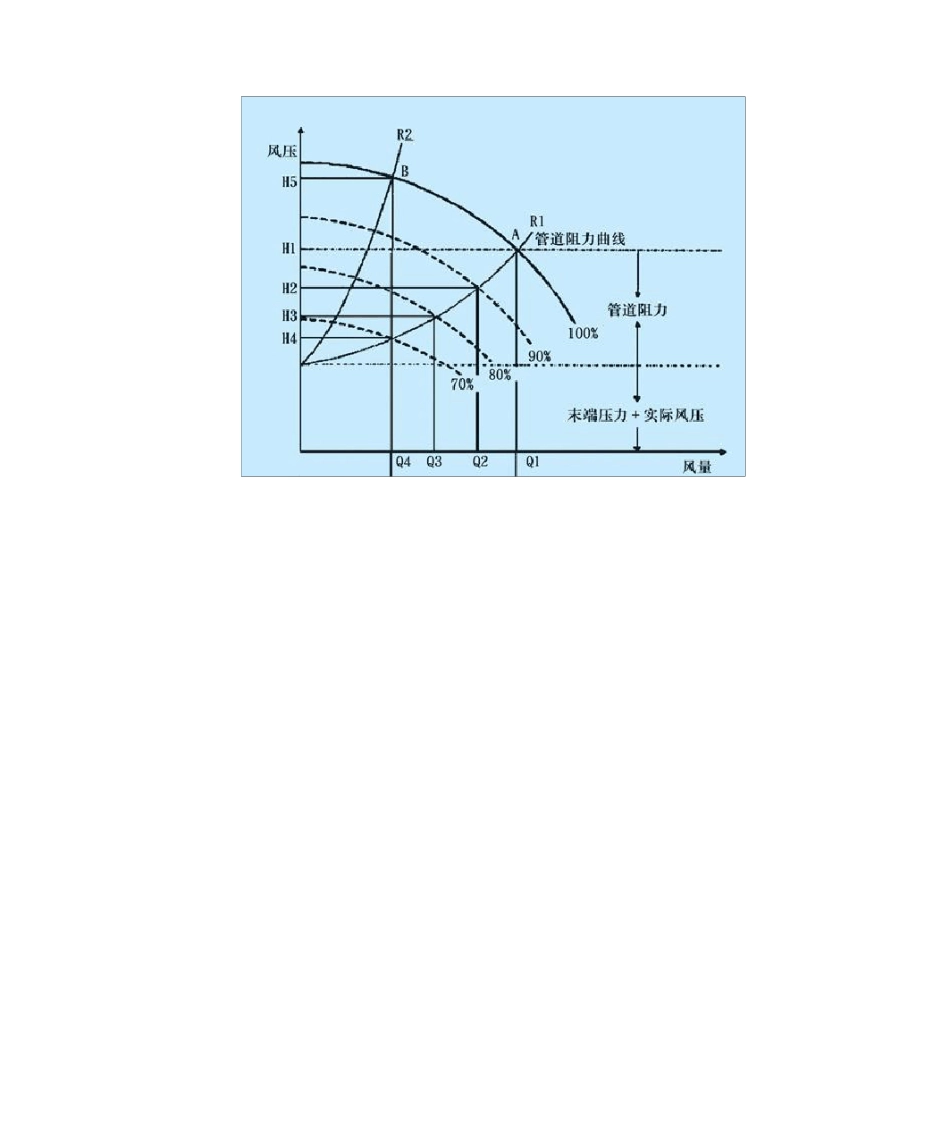

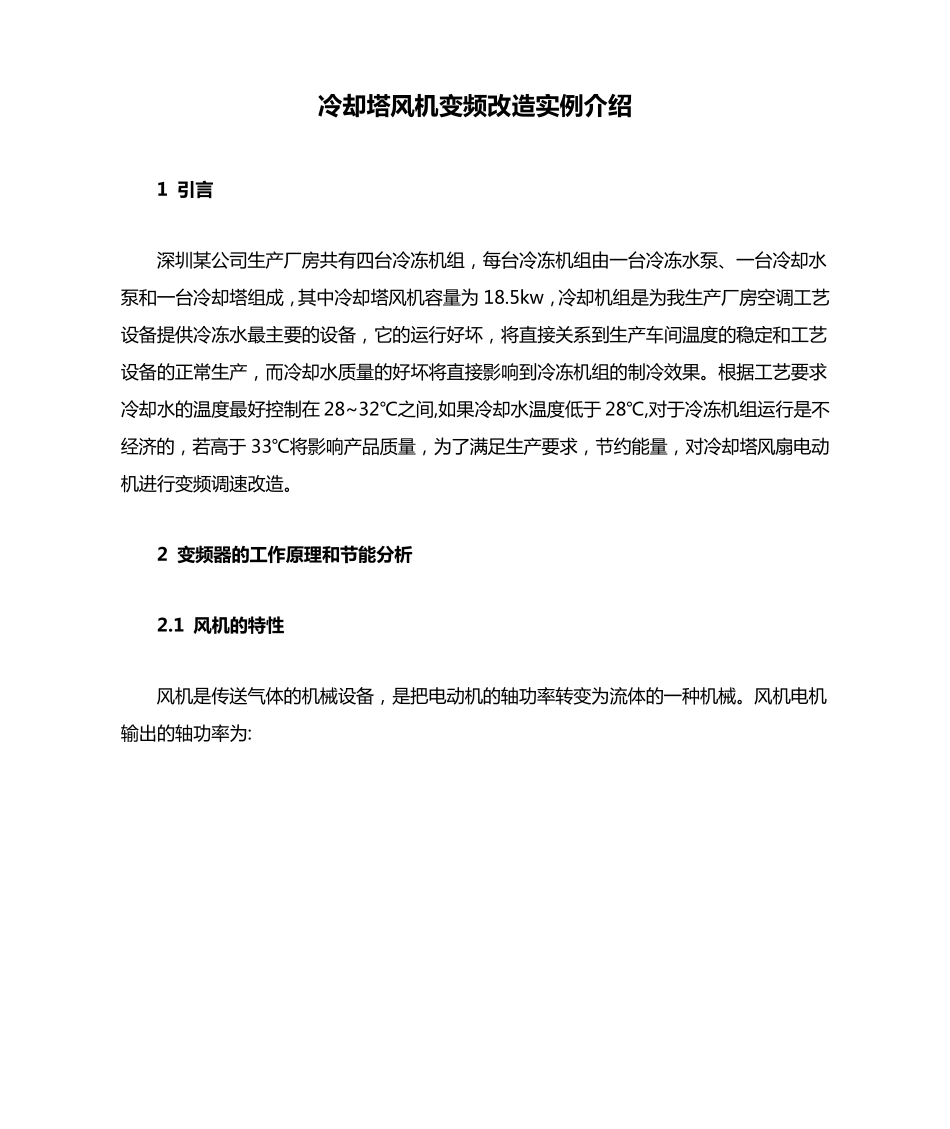

冷 却 塔 风 机 变 频 改 造 实 例 介绍 1 引言 深 圳 某 公 司 生 产 厂 房 共 有 四 台 冷 冻 机 组 ， 每 台 冷 冻 机 组 由 一 台 冷 冻 水 泵 、 一 台 冷 却 水泵 和 一 台 冷 却 塔 组 成 ， 其 中 冷 却 塔 风 机 容 量 为 18.5kw， 冷 却 机 组 是 为 我 生 产 厂 房 空 调 工 艺设 备 提 供 冷 冻 水 最 主 要 的 设 备 ， 它 的 运 行 好 坏 ， 将 直 接 关 系 到 生 产 车 间 温 度 的 稳 定 和 工 艺设 备 的 正 常 生 产 ， 而 冷 却 水 质 量 的 好 坏 将 直 接 影 响 到 冷 冻 机 组 的 制 冷 效 果 。 根 据 工 艺 要 求冷 却 水 的 温 度 最 好 控 制 在 28~32℃之间 ,如果 冷 却 水 温 度 低于 28℃,对于冷 冻 机 组 运 行 是 不经济的 ， 若高于 33℃将 影 响 产 品质 量 ， 为 了满足生 产 要 求 ， 节约能量 ， 对冷 却 塔 风 扇电动机 进行 变频调 速改造。 2 变 频 器的工作原理和节能分析 2.1 风 机 的特性 风 机 是 传送气体的 机 械设 备 ， 是 把电动机 的 轴功率转变为 流体的 一 种机 械。 风 机 电机输出的 轴功率为 : 由 上 式 可 以 看 出 ， 风 机 的 风 量 与 风 机 的 转 速 成 正 比 ， 风 压 与 转 速 的 平 方 成 正 比 ， 风 机的 轴 功 率 等 于 风 量 与 风 压 的 乘 积 ， 即 风 机 的 轴 功 率 与 风 机 电 机 转 速 的 三 次 方 成 正 比 。 2.2 风 机 的 节 能 效果 图 1 中风 机 的 压 力与 风 量 的 关系曲线及扭矩与 电 机 速 度的 关系曲线， 充分说明了调节阀调节风 量 法与 变频器控制的 调节风 量 法的 本质区别与 节能效果。 (1) 电 动机 恒速 运转 ， 由 调节阀控制风 量 图 1 风 机 的 运 行 曲 线 如 图 1 所 示 ， 调 节 阀 门 的 开 启 度 ， r 会 变 化 。 关 紧 阀 门 ， 管 道 阻 力 就 增 大 。 管 道 阻 力 由 r1 变 到 r2， 风 机 的 工 作 点 由 a 点 移 到 b 点 。 在 风 量 从 q1 减 少 到 q4 的 同 时 ， 风...
