冷库设计项目计算书VIP免费

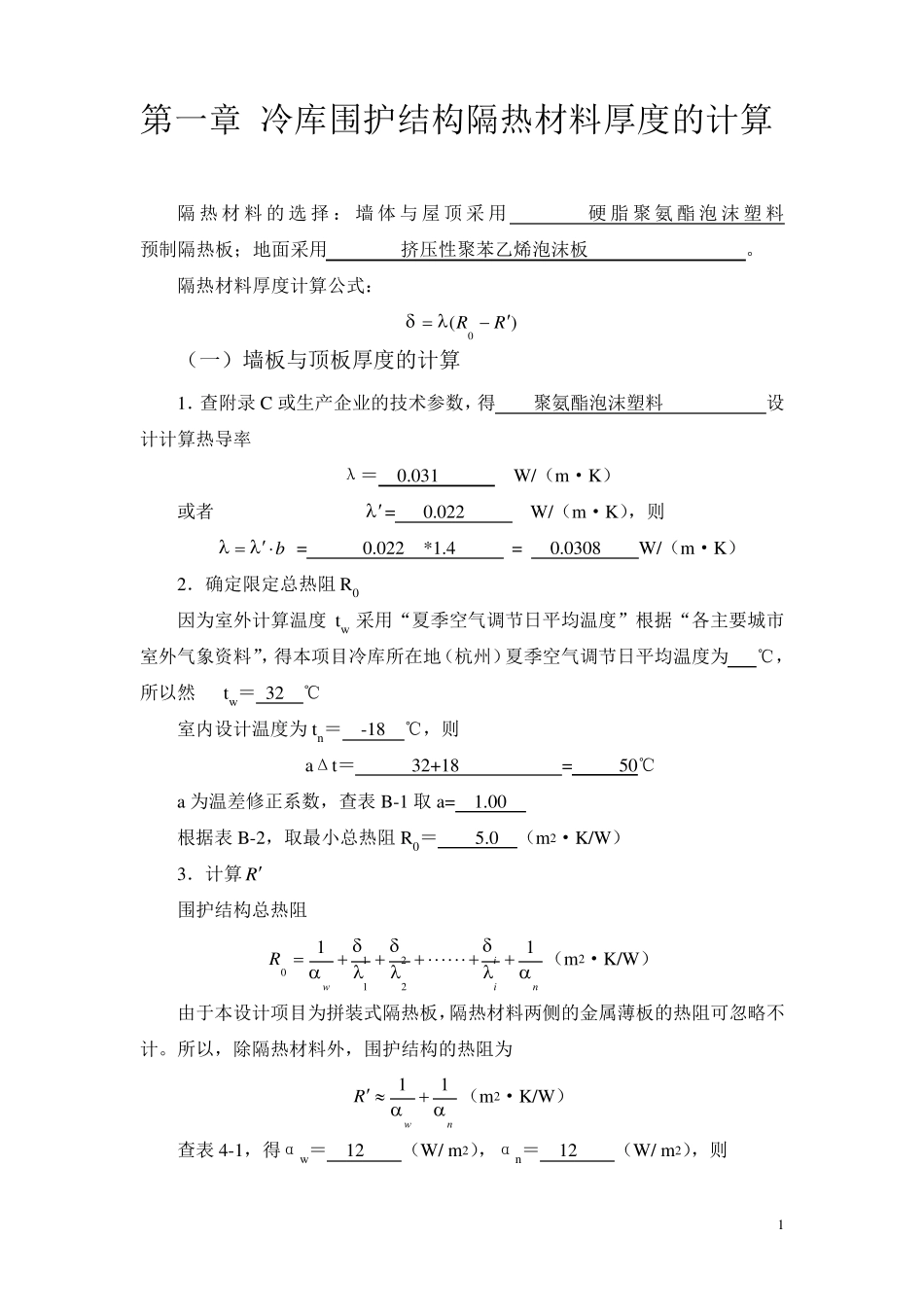

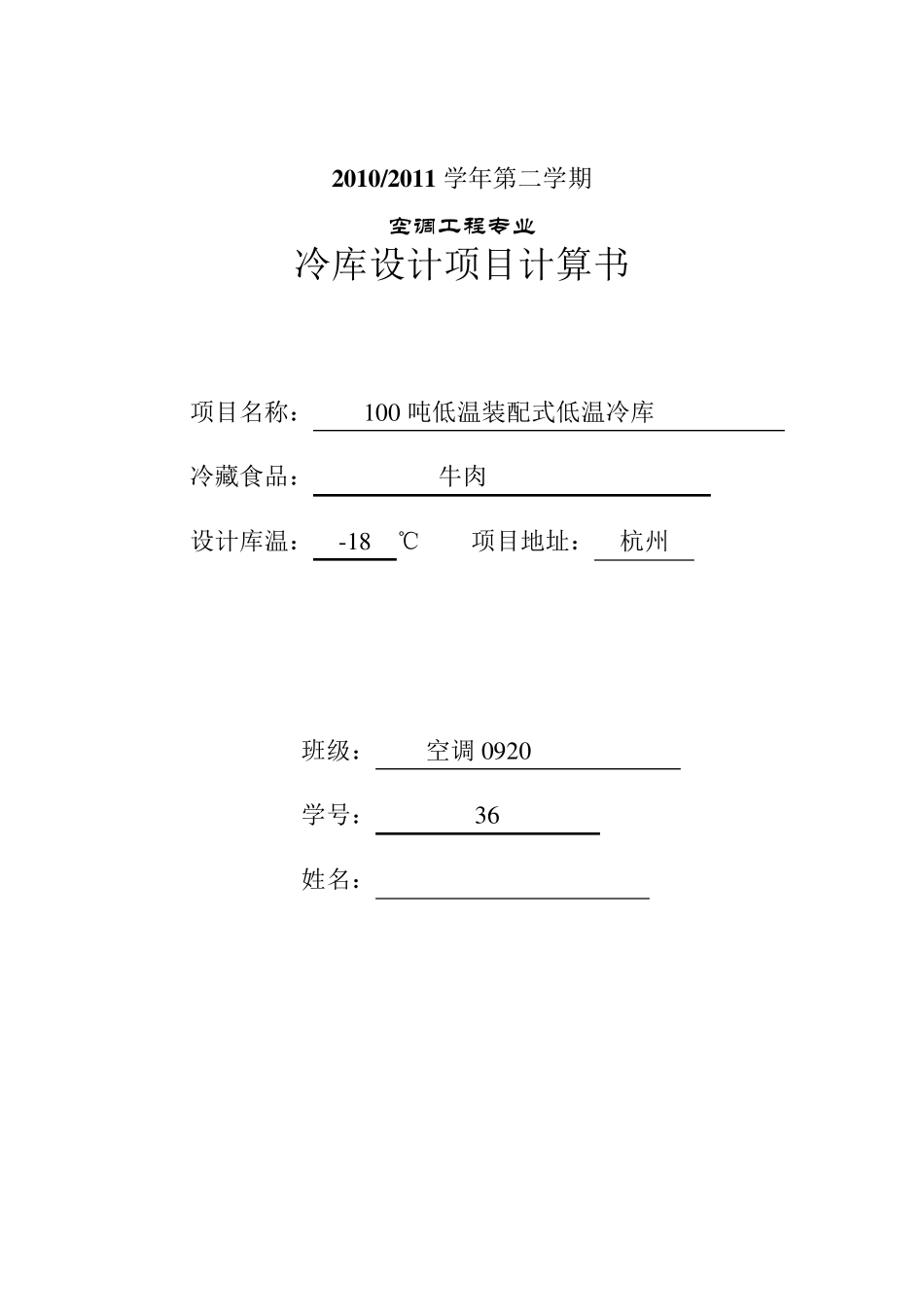

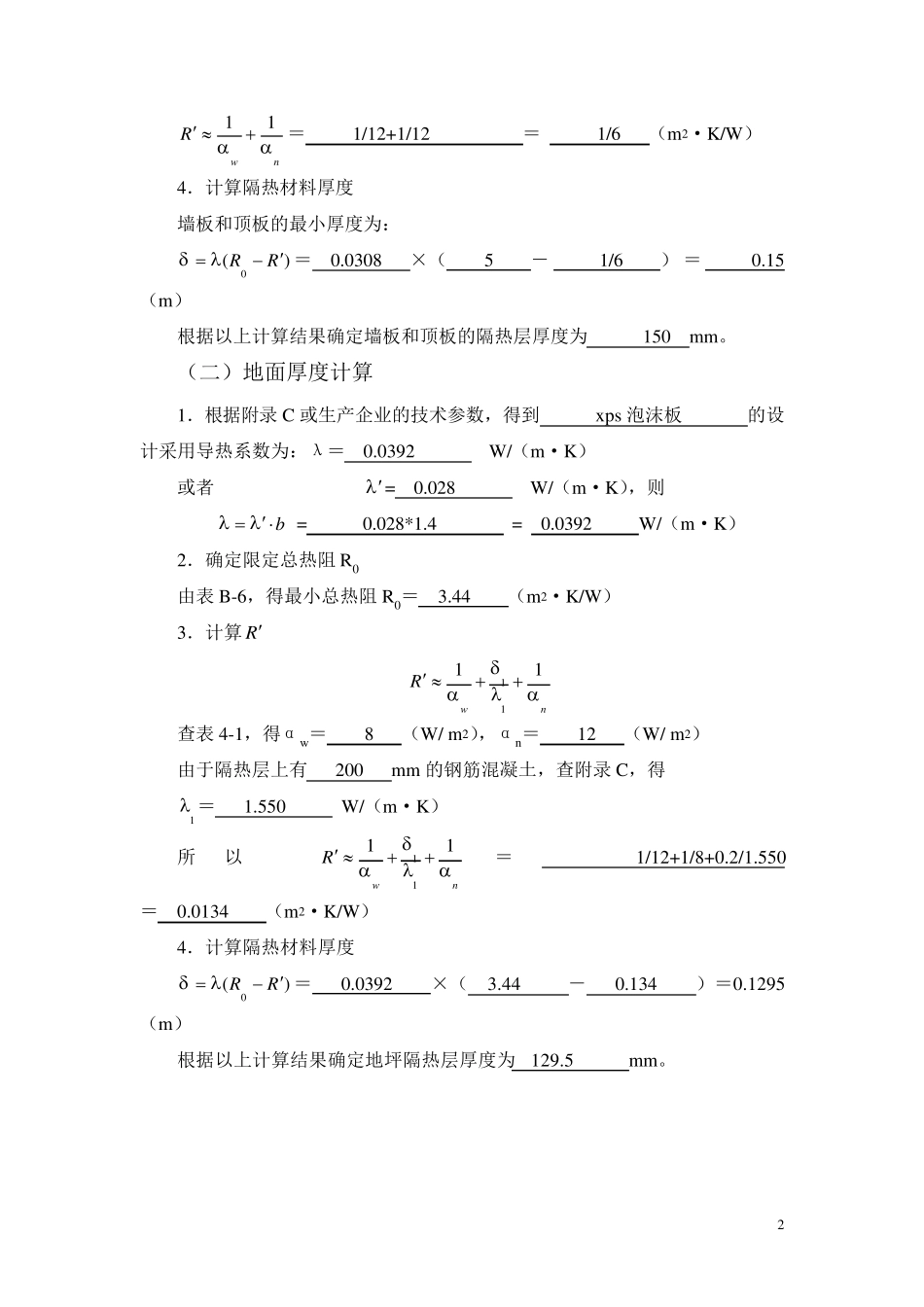

2 0 1 0 /2 0 1 1 学年第二学期 空 调 工 程 专 业 冷库设计项目计算书 项目名称： 1 0 0 吨低温装配式低温冷库 冷藏食品： 牛肉 设计库温： -1 8 ℃ 项目地址： 杭州 班级： 空调 0 9 2 0 学号： 3 6 姓名： ** 1 第一章 冷库围护结构隔热材料厚度的计算 隔热材料的选择：墙体与屋顶采用 硬脂聚氨酯泡沫塑料 预制隔热板；地面采用 挤压性聚苯乙烯泡沫板 。 隔热材料厚度计算公式： )(0RR  （一）墙板与顶板厚度的计算 1．查附录C 或生产企业的技术参数，得 聚氨酯泡沫塑料 设计计算热导率 λ＝ 0.031 W/（m·K） 或者 = 0.022 W/（m·K），则 b  = 0.022 *1.4 = 0.0308 W/（m·K） 2．确定限定总热阻 R0 因为室外计算温度tw 采用“夏季空气调节日平均温度”根据“各主要城市室外气象资料”，得本项目冷库所在地（杭州）夏季空气调节日平均温度为 ℃，所以然 tw ＝ 32 ℃ 室内设计温度为 tn＝ -18 ℃，则 aΔt＝ 32+18 = 50℃ a 为温差修正系数，查表 B-1 取 a= 1.00 根据表 B-2，取最小总热阻 R0＝ 5.0 （m2·K/W） 3．计算R 围护结构总热阻 niiwR1122110（m2·K/W） 由于本设计项目为拼装式隔热板，隔热材料两侧的金属薄板的热阻可忽略不计。所以，除隔热材料外，围护结构的热阻为 nwR11 （m2·K/W） 查表 4-1，得αw ＝ 12 （W/ m2），αn＝ 12 （W/ m2），则 2 nwR11 ＝ 1/12+1/12 ＝ 1/6 （m2·K/W） 4．计算隔热材料厚度 墙板和顶板的最小厚度为： )(0RR ＝ 0.0308 ×（ 5 － 1/6 ） ＝ 0.15 （m） 根据以上计算结果确定墙板和顶板的隔热层厚度为 150 mm。 （二）地面厚度计算 1．根据附录 C 或生产企业的技术参数，得到 xps 泡沫板 的设计采用导热系数为：λ＝ 0.0392 W/（m·K） 或者 = 0.028 W/（m·K），则 b  = 0.028*1.4 = 0.0392 W/（m·K） 2．确定限定总热阻 R0 由表 B-6，得最小总热阻 R0＝ 3.44 （m2·K/W） 3．计算 R nwR1111  查表 4-1，得αw＝ 8 （W/ m2），αn＝ 12 （W/ m2） 由于隔热层上有 200 mm 的钢筋混凝土，查附录 C，得 1 ＝ 1.550 W/（m·K） 所以 nwR1111 ...
