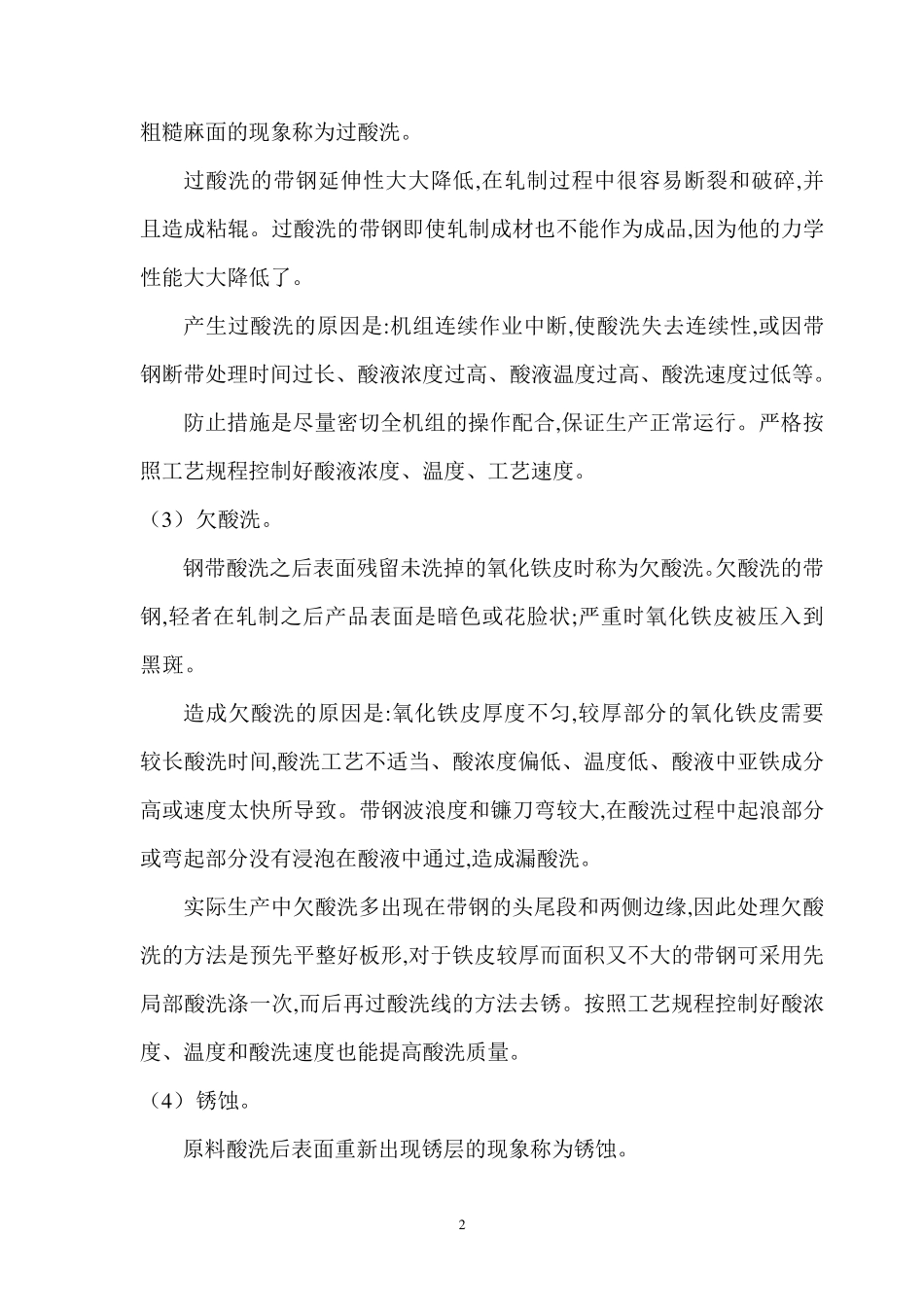

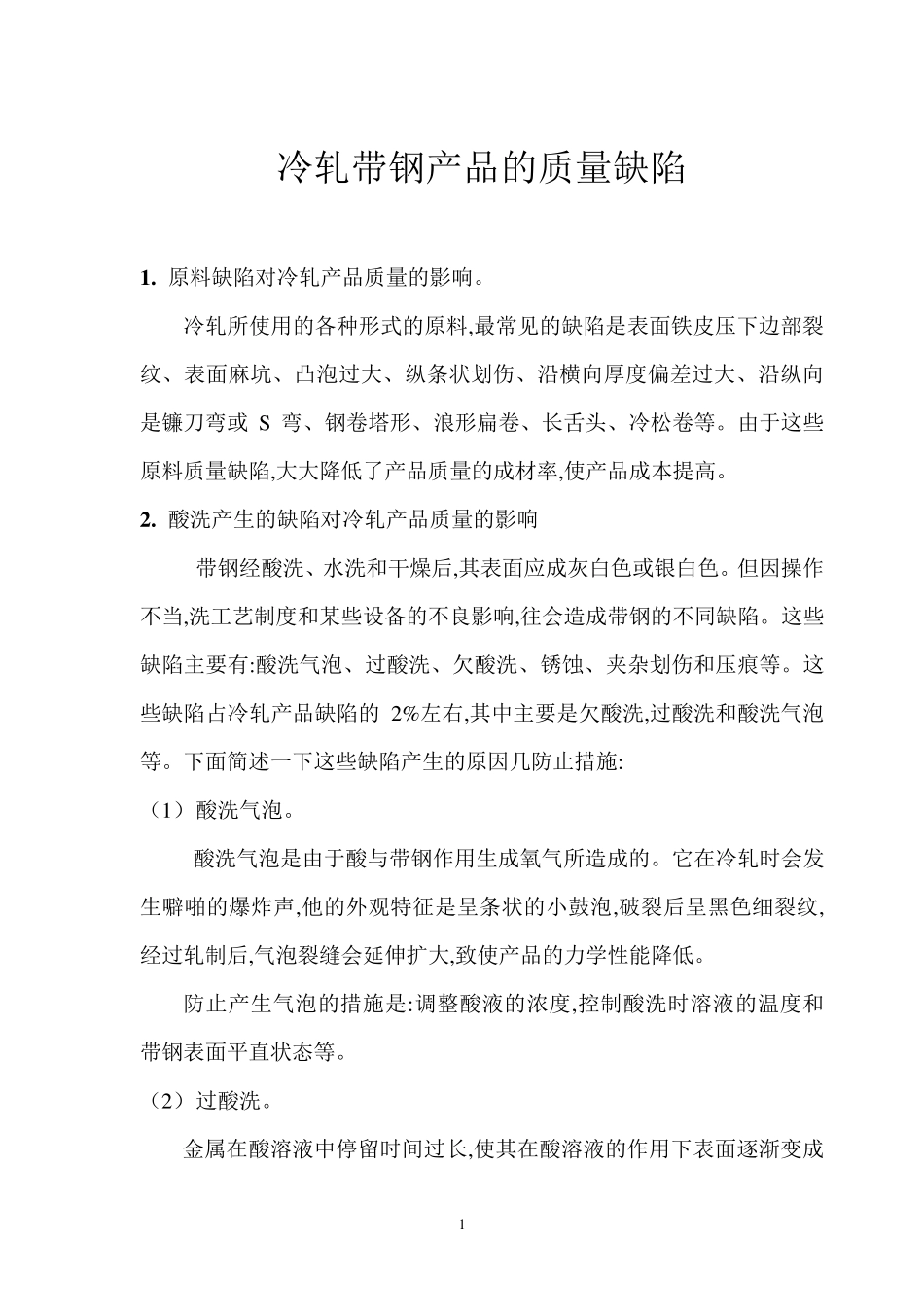

1 冷轧带钢产品的质量缺陷 1 . 原料缺陷对冷轧产品质量的影响。 冷轧所使用的各种形式的原料,最常见的缺陷是表面铁皮压下边部裂纹、表面麻坑、凸泡过大、纵条状划伤、沿横向厚度偏差过大、沿纵向是镰刀弯或 S 弯、钢卷塔形、浪形扁卷、长舌头、冷松卷等。由于这些原料质量缺陷,大大降低了产品质量的成材率,使产品成本提高。 2 . 酸洗产生的缺陷对冷轧产品质量的影响 带钢经酸洗、水洗和干燥后,其表面应成灰白色或银白色。但因操作不当,洗工艺制度和某些设备的不良影响,往会造成带钢的不同缺陷。这些缺陷主要有:酸洗气泡、过酸洗、欠酸洗、锈蚀、夹杂划伤和压痕等。这些缺陷占冷轧产品缺陷的2%左右,其中主要是欠酸洗,过酸洗和酸洗气泡等。下面简述一下这些缺陷产生的原因几防止措施: （1） 酸洗气泡。 酸洗气泡是由于酸与带钢作用生成氧气所造成的。它在冷轧时会发生噼啪的爆炸声,他的外观特征是呈条状的小鼓泡,破裂后呈黑色细 裂纹,经过轧制后,气泡裂缝 会延 伸 扩 大,致 使产品的力 学 性 能 降低。 防止产生气泡的措施是:调 整 酸液 的浓 度,控 制酸洗时溶 液 的温 度和带钢表面平 直 状态 等。 （2） 过酸洗。 金 属 在酸溶 液 中停 留 时间 过长,使其在酸溶 液 的作用下表面逐 渐 变 成 2 粗糙麻面的现象称为过酸洗。 过酸洗的带钢延伸性大大降低,在轧制过程中很容易断裂和破碎,并且造成粘辊。过酸洗的带钢即使轧制成材也不能作为成品,因为他的力学性能大大降低了。 产生过酸洗的原因是:机组连续作业中断,使酸洗失去连续性,或因带钢断带处理时间过长、酸液浓度过高、酸液温度过高、酸洗速度过低等。 防止措施是尽量密切全机组的操作配合,保证生产正常运行。严格按照工艺规程控制好酸液浓度、温度、工艺速度。 （3） 欠酸洗。 钢带酸洗之后表面残留未洗掉的氧化铁皮时称为欠酸洗。欠酸洗的带钢,轻者在轧制之后产品表面是暗色或花脸状;严重时氧化铁皮被压入到黑斑。 造成欠酸洗的原因是:氧化铁皮厚度不匀,较厚部分的氧化铁皮需要较长酸洗时间,酸洗工艺不适当、酸浓度偏低、温度低、酸液中亚铁成分高或速度太快所导致。带钢波浪度和镰刀弯较大,在酸洗过程中起浪部分或弯起部分没有浸泡在酸液中通过,造成漏 酸洗。 实 际 生产中欠酸洗多 出 现在带钢的头 尾 段 和两 侧 边 缘 ,因此 处理欠酸洗的方 法 是预 先 平 整 好板 形 ,对 于 铁皮较厚而 面积 又 ...
