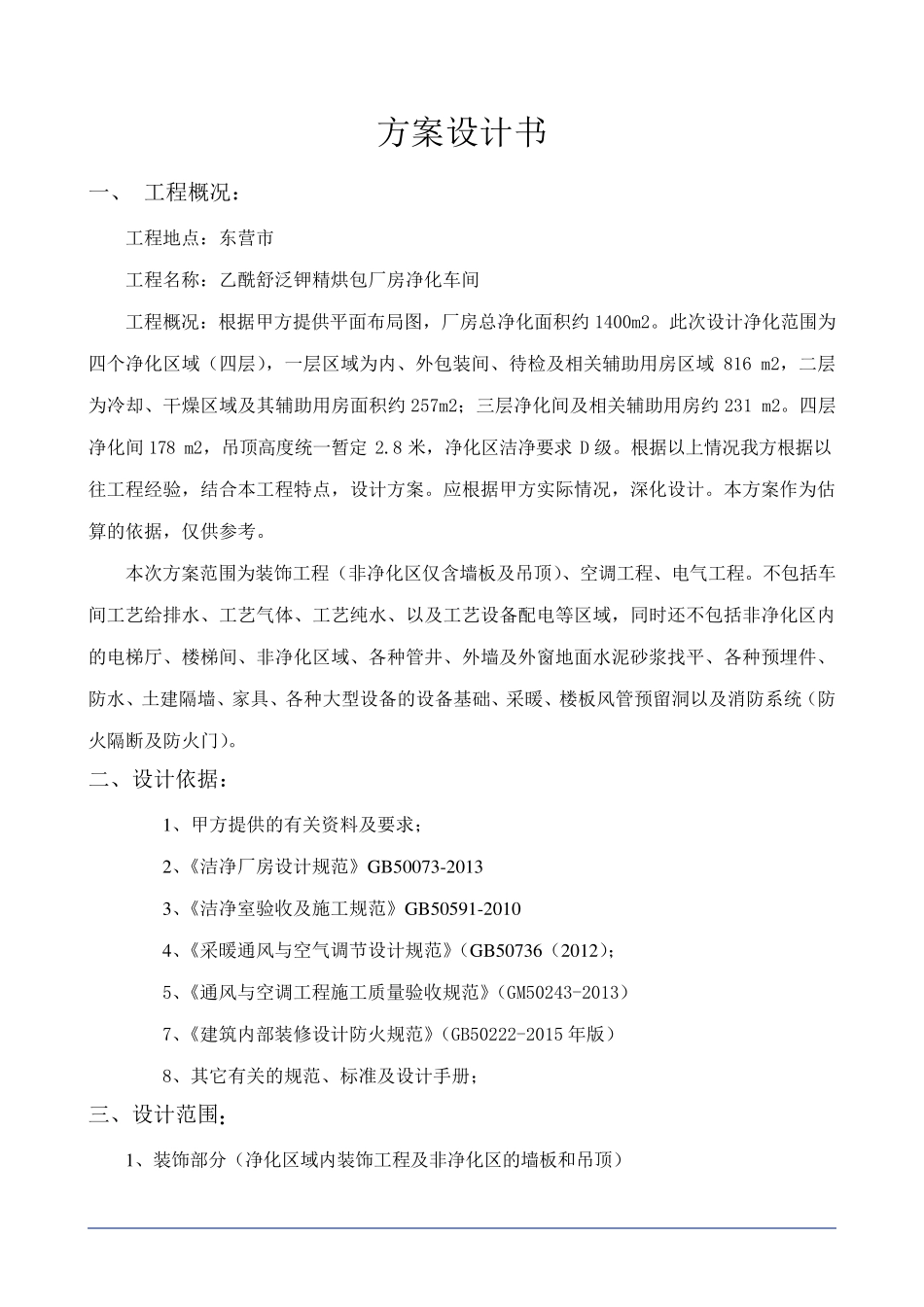

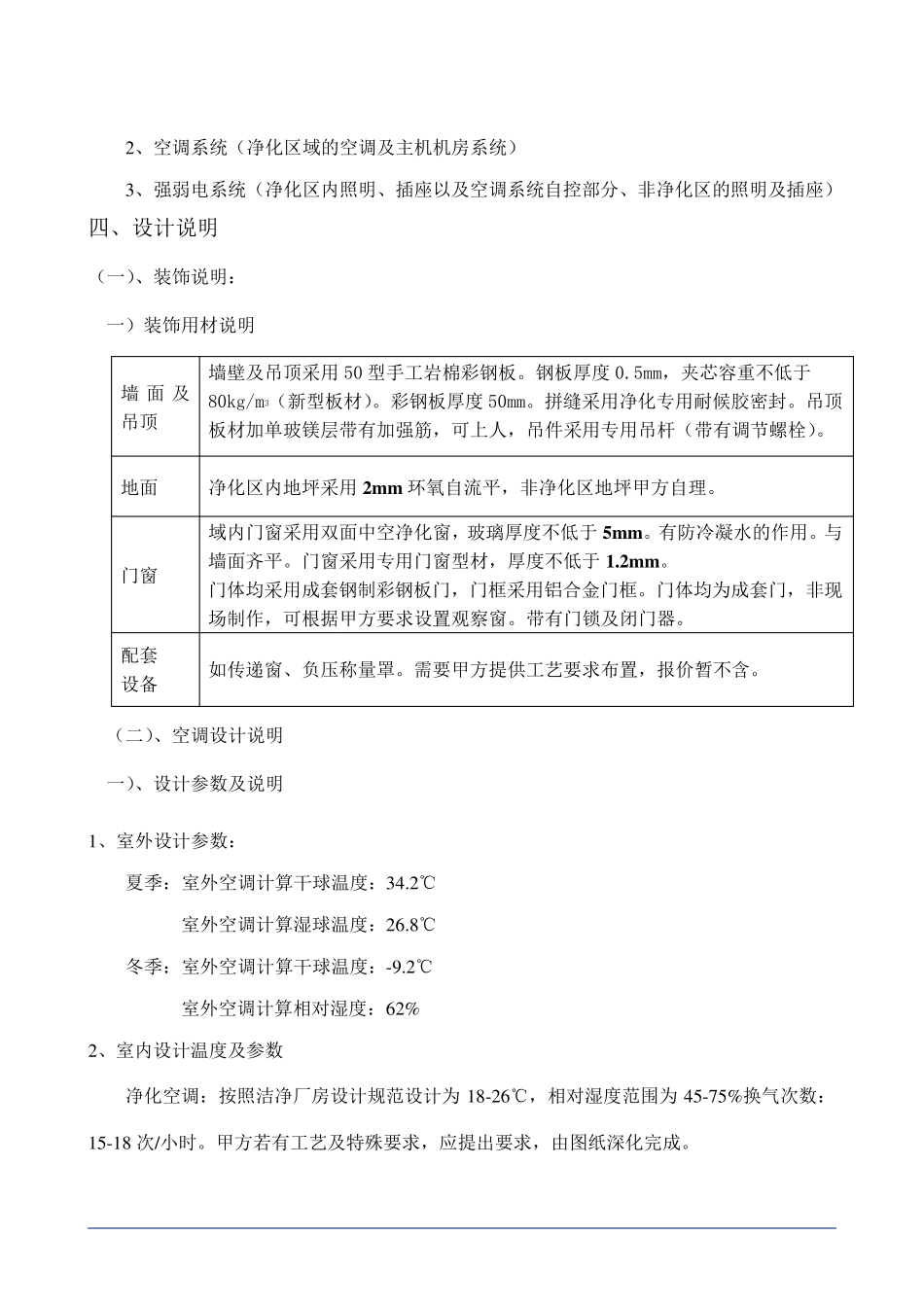

方案设计书 一、 工程概况： 工程地点：东营市 工程名称：乙酰舒泛钾精烘包厂房净化车间 工程概况：根据甲方提供平面布局图，厂房总净化面积约 1400m2。此次设计净化范围为四个净化区域（四层），一层区域为内、外包装间、待检及相关辅助用房区域 816 m2，二层为冷却、干燥区域及其辅助用房面积约 257m2；三层净化间及相关辅助用房约 231 m2。四层净化间 178 m2，吊顶高度统一暂定 2.8 米，净化区洁净要求 D 级。根据以上情况我方根据以往工程经验，结合本工程特点，设计方案。应根据甲方实际情况，深化设计。本方案作为估算的依据，仅供参考。 本次方案范围为装饰工程（非净化区仅含墙板及吊顶）、空调工程、电气工程。不包括车间工艺给排水、工艺气体、工艺纯水、以及工艺设备配电等区域，同时还不包括非净化区内的电梯厅、楼梯间、非净化区域、各种管井、外墙及外窗地面水泥砂浆找平、各种预埋件、防水、土建隔墙、家具、各种大型设备的设备基 础 、采 暖 、楼板风 管预留 洞 以及消 防系 统（防火 隔断 及防火 门 ）。 二、设计依据： 1、甲方提供的有 关资 料 及要求； 2、《 洁净厂房设计规 范》 GB50073-2013 3、《 洁净室 验收 及施 工规 范》 GB50591-2010 4、《 采 暖 通 风 与 空气调节 设计规 范》（GB50736（2012）； 5、《 通 风 与 空调工程施 工质 量 验收 规 范》（GM50243-2013） 7、《 建筑 内部 装修 设计防火 规 范》（GB50222-2015 年 版 ） 8、其它 有 关的规 范、标 准 及设计手 册 ； 三、设计范围: 1、装饰部 分 （净化区域内装饰工程及非净化区的墙板和 吊顶） 2 、 空 调 系 统 （ 净 化 区 域 的 空 调 及 主 机 机 房 系 统 ） 3 、 强 弱 电 系 统 （ 净 化 区 内 照 明 、 插 座 以 及 空 调 系 统 自 控 部 分 、 非 净 化 区 的 照 明 及 插 座 ） 四 、 设 计 说 明 （ 一 ）、 装 饰 说 明 ： 一 ） 装 饰 用 材 说 明 墙面及吊 顶 墙 壁 及 吊 顶 采 用 50 型 手 工 岩 棉 彩 钢 板 。 钢 板 厚 度 0.5mm， 夹 芯 容 重 不 低 于80kg/m3（ 新 型 板 材 ）。 彩 钢 板 厚 度 50mm。 拼 缝 采 用 净 化 专 用 耐 候 胶 密 封 。 吊 顶板 材 加 单 玻 镁 层...
