显示器培训资料EDIDVIP免费

显示器培训资料EDID_第1页
1/13

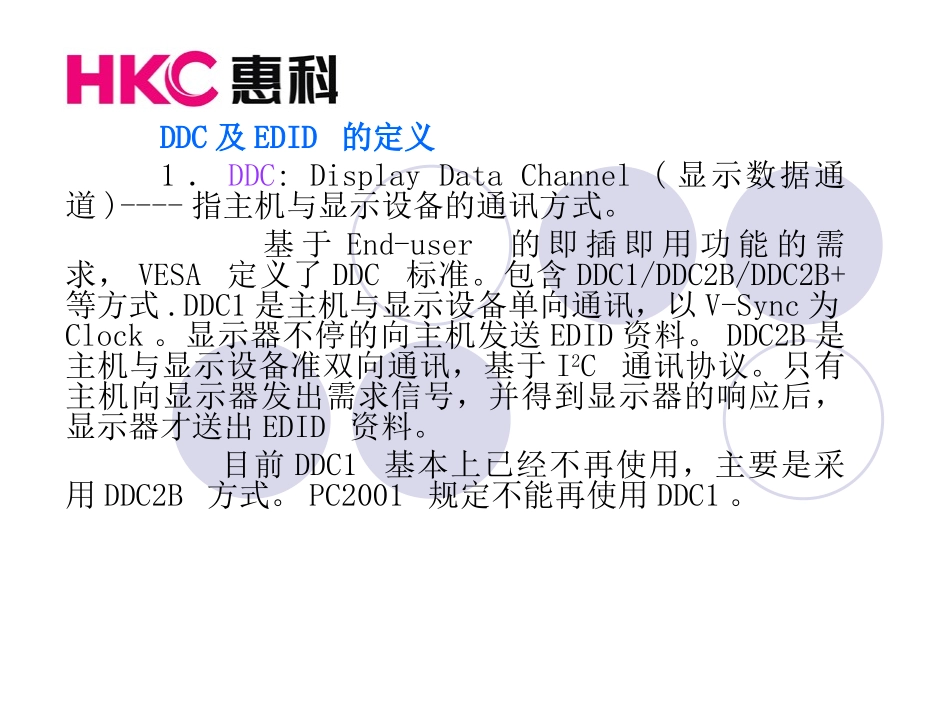

显示器培训资料EDID_第2页
2/13

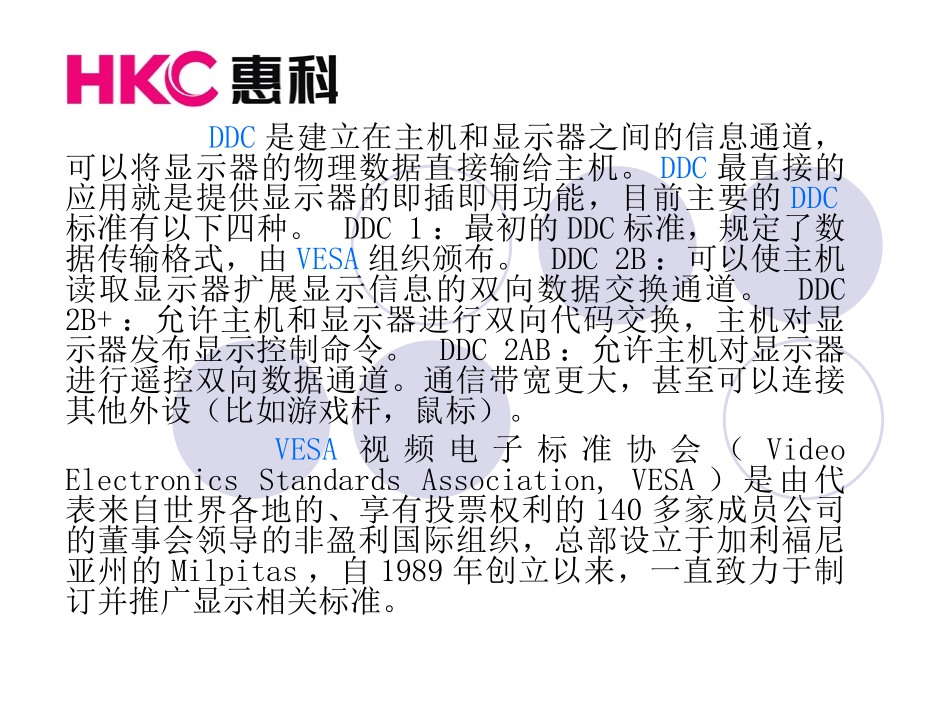

显示器培训资料EDID_第3页
3/13
液晶显示器培训-软件模块(EDID)DDC及EDID的定义1.DDC:DisplayDataChannel(显示数据通道)----指主机与显示设备的通讯方式。基于End-user的即插即用功能的需求,VESA定义了DDC标准。包含DDC1/DDC2B/DDC2B+等方式.DDC1是主机与显示设备单向通讯,以V-Sync为Clock。显示器不停的向主机发送EDID资料。DDC2B是主机与显示设备准双向通讯,基于I2C通讯协议。只有主机向显示器发出需求信号,并得到显示器的响应后,显示器才送出EDID资料。目前DDC1基本上已经不再使用,主要是采用DDC2B方式。PC2001规定不能再使用DDC1。DDC是建立在主机和显示器之间的信息通道,可以将显示器的物理数据直接输给主机。DDC最直接的应用就是提供显示器的即插即用功能,目前主要的DDC标准有以下四种。DDC1:最初的DDC标准,规定了数据传输格式,由VESA组织颁布。DDC2B:可以使主机读取显示器扩展显示信息的双向数据交换通道。DDC2B+:允许主机和显示器进行双向代码交换,主机对显示器发布显示控制命令。DDC2AB:允许主机对显示器进行遥控双向数据通道。通信带宽更大,甚至可以连接其他外设(比如游戏杆,鼠标)。VESA视频电子标准协会(VideoElectronicsStandardsAssociation,VESA)是由代表来自世界各地的、享有投票权利的140多家成员公司的董事会领导的非盈利国际组织,总部设立于加利福尼亚州的Milpitas,自1989年创立以来,一直致力于制订并推广显示相关标准。2.EDID:ExtendedDisplayIdentificationData(外部显示设备标识数据)----指DDC通讯中传输的显示设备数据。EDID包含显示设备的基本参数,如制造厂商、产品名称、最大行场频、可支持的分辨率等。基本参数包含有关监视器及其性能的参数,包括供应商信息、最大图像大小、颜色设置、厂商预设置、频率范围的限制以及显示器名和序列号的字符串。最新版本的EDID可以在CRT、LCD以及将来的显示器类型中使用,这是因为EDID提供了几乎所有显示参数的通用描述。EDID版本从1.0升级至现在1.3版本到将来的2.0版本。Version:1.0Version1.1Version1.2Version1.3Version2.0128Byte目前使用版本256Byte*目前厂内通过烧录程序的形式将EDID写入EEPROM或CPURAM里.*当然也可以通过DDC烧录工具将EDID写入EEPROM或CPURAM里.一、头文件(8bytes)---Head00h,FFh,FFh,FFh,FFh,FFh,FFh,00h;这是EDID开始的标示。二、厂商、产品说明(10bytes)-Vendor/Productidentification这十个字节表示产品(MONITOR)ID和制造商信息。详细如下:1)IDManufacturername(2bytes)--制造厂商名称厂商名称只有3个字母,按CompressedASCII格式转换(”00001”=”A”,”00010”=”B”….”11010”=”Z”)例如:”HKC””0010000101100011””21h”“63h”2)IDProductcode(2bytes)--产品代码该产品代码由厂商自己指定。如:HKC的代码有9811;988A….需注意不同机种Productcode、modelname不能重复.891011121314151617制造商名称产品代码产品序列号制造周别制造年份IDManufacturernameA0000141B0001042C0001143D0010044E0010145F0011046G0011147H0100048I0100149J010104AK010114BL011004CM011014DN011104EO011114FP1000050Q1000151R1001052S1001153T1010054U1010155V1011056W1011157X1100058Y1100159Z110105A3)IDSerialnumber(4bytes)--产品序号Version1.3在这部分较为自由,可以按序号的特征转换为16进制或按ASCII格式转换。4)WeekofManufacture(1byte)--制造周别该字节标示该机器的实际制造周别,将周别转为16进制即可。如:第10周”0A”5)Yearofmanufacture(1byte)--制造年份三、EDID版本(2bytes)--IDStructureVersion/Revision当前为1.3版本:”01h”,”03h”四、基本显示参数/特性(5bytes)---BasicDisplayParameters/Features1)Video信号输入参数(1byte)该字节定义输入信号为模拟信号还是数字信号、信号电平、分离还是复合信号、是否支持syncongreen功能等Video信号参数。这部分需注意与工程规格书一致,避免错误。2)图像size描述(2bytes)该2字节定义行、场最大size。注意单位为cm;如最大行size320mm”20h”.3)显示器Gamm...
