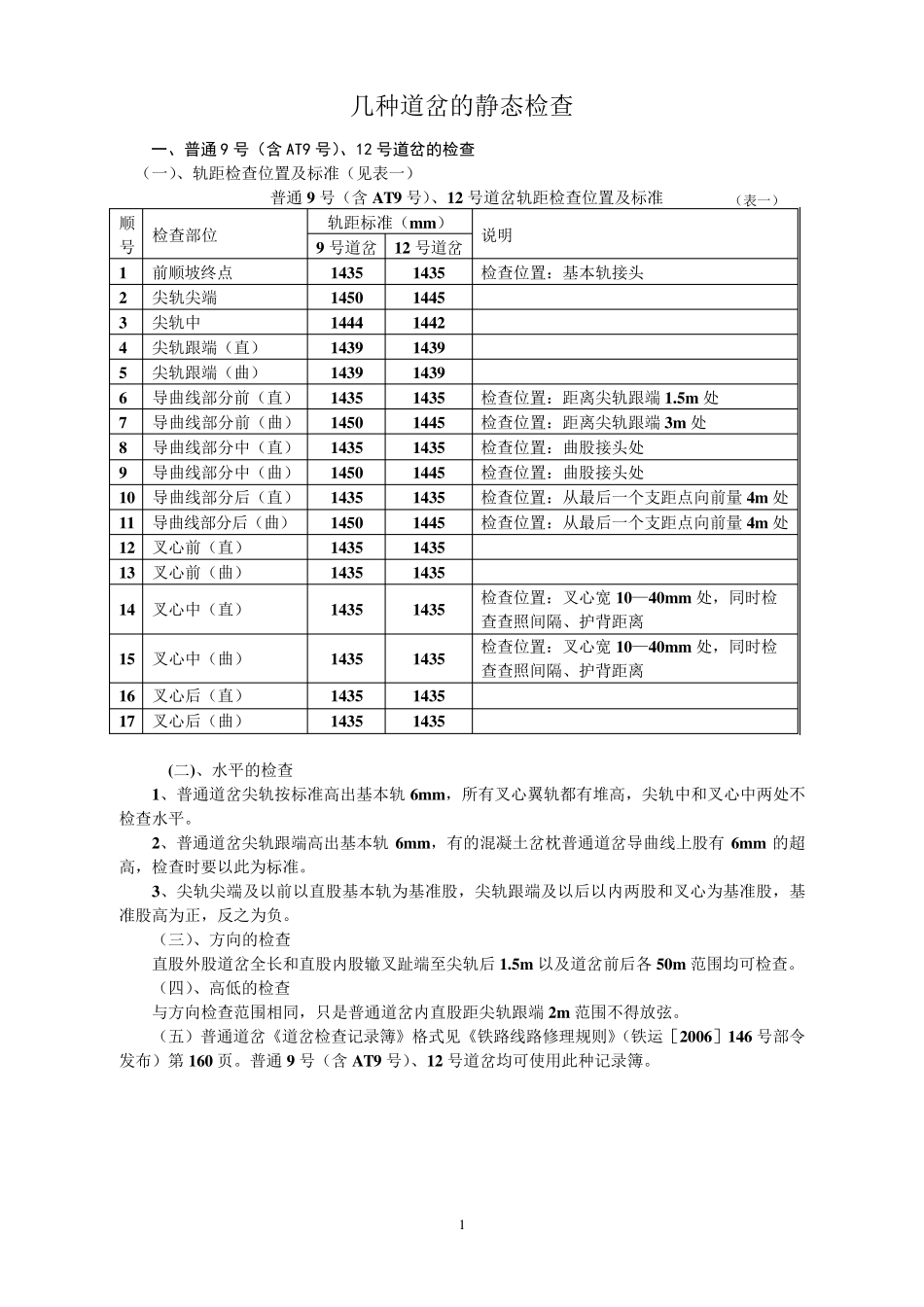

几种道岔的静态检查_第1页
1/9
几种道岔的静态检查_第2页
2/9
几种道岔的静态检查_第3页
3/9
1 几种道岔的静态检查 一、普通 9 号(含 AT9 号)、12 号道岔的检查 (一)、轨距检查位置及标准(见表一) 普通9 号(含AT9 号)、12 号道岔轨距检查位置及标准 (表一) 顺 号 检查部位 轨距标准(m m ) 说明 9 号道岔 12 号道岔 1 前顺坡终点 1435 1435 检查位置:基本轨接头 2 尖轨尖端 1450 1445 3 尖轨中 1444 1442 4 尖轨跟端(直) 1439 1439 5 尖轨跟端(曲) 1439 1439 6 导曲线部分前(直) 1435 1435 检查位置:距离尖轨跟端1.5m 处 7 导曲线部分前(曲) 1450 1445 检查位置:距离尖轨跟端3m 处 8 导曲线部分中(直) 1435 1435 检查位置:曲股接头处 9 导曲线部分中(曲) 1450 1445 检查位置:曲股接头处 10 导曲线部分后(直) 1435 1435 检查位置:从最后一个支距点向前量4m 处 11 导曲线部分后(曲) 1450 1445 检查位置:从最后一个支距点向前量4m 处 12 叉心前(直) 1435 1435 13 叉心前(曲) 1435 1435 14 叉心中(直) 1435 1435 检查位置:叉心宽10—40m m 处,同时检 查查照间隔、护背距离 15 叉心中(曲) 1435 1435 检查位置:叉心宽10—40m m 处,同时检 查查照间隔、护背距离 16 叉心后(直) 1435 1435 17 叉心后(曲) 1435 1435 (二)、水平的检查 1、普通道岔尖轨按标准高出基本轨6m m ,所有叉心翼轨都有堆高,尖轨中和叉心中两处不检查水平。 2、普通道岔尖轨跟端高出基本轨6m m ,有的混凝土岔枕普通道岔导曲线上股有 6m m 的超高,检查时要以此为标准。 3、尖轨尖端及以前以直股基本轨为基准股,尖轨跟端及以后以内两股和叉心为基准股,基准股高为正,反之为负。 (三)、方向的检查 直股外股道岔全长和直股内股辙叉趾端至尖轨后1.5m 以及道岔前后各 50m 范围均可检查。 (四)、高低的检查 与方向检查范围相同,只是普通道岔内直股距尖轨跟端2m 范围不得放弦。 (五)普通道岔《道岔检查记录簿》格式见《铁路线路修理规则》(铁运[2006]146 号部令发布)第 160 页。普通9 号(含AT9 号)、12 号道岔均可使用此种记录簿。 2 二、AT12 号道岔的检查 (一)、轨距检查位置及标准(见表二) AT12 号道岔轨距检查位置及标准 (表二) 顺号 检 查 位 置 标 准(m m ) 说 明 1 基本轨接头 1435 2 尖轨尖端 1437 3 尖轨中部 1435 检...
