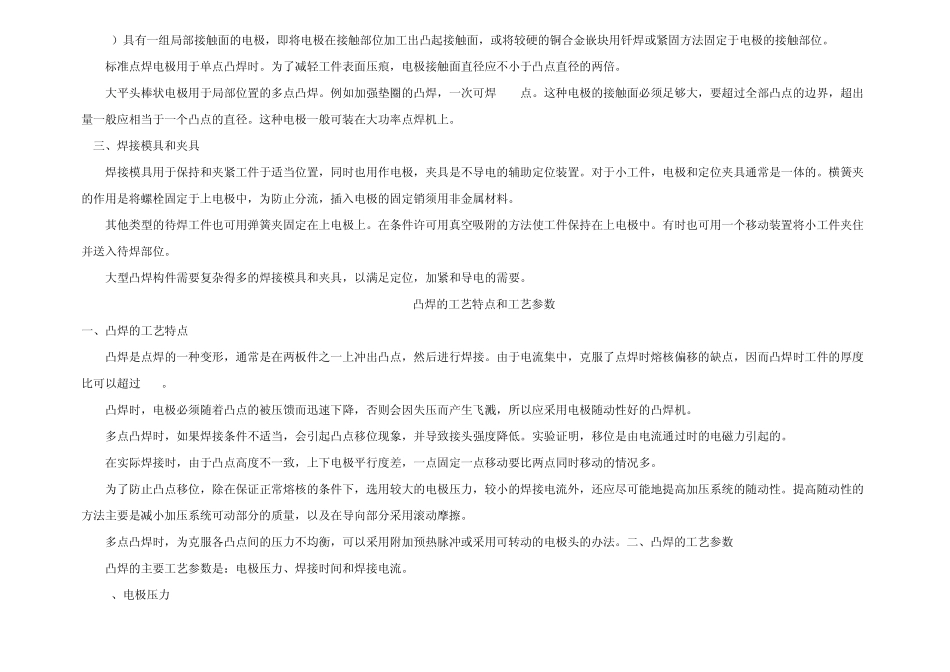

凸焊工艺与方法 凸焊主要用于焊接低碳钢和低合金钢的冲压件。凸焊的种类很多，除板件凸焊外，还有螺帽、螺钉类零件的凸焊、线材交叉凸焊、管子凸焊和板材 T型凸焊等。 板件凸焊最适宜的厚度为 0.5-4mm。焊接更薄的板件时，凸点设计要求严格，需要随动性极好的焊机，因此厚度小于0.25mm的板件更易于采用点焊。 凸焊与点焊相比还具有以下优点： 1）在一个焊接循环内可同时焊接多个焊点。不仅生产率高，而且没有分流影响。因此可在窄小的部位上布置焊点而不受点距的限制。 2）由于电流密度集于凸点，电流密度大，故可用较小的电流进行焊接，并能可靠地形成较小的熔核。在点焊时，对应于某一板厚，要形成小于某一尺寸的熔核是很困难的。 3）凸点的位置准确、尺寸一致，各点的强度比较均匀。因此对于给定的强度、凸焊焊点的尺寸可以小于点焊。 4）由于采用大平面电极，且凸点设置在一个工件上，所以可最大限度地减轻另一工件外露表面上的压痕。同时大平面电极的的电流密度小、散热好，电极的磨损要比点焊小得多，因而大大降低了电极的保养和维修费用。 5）与点焊相比，工件表面的油、锈、氧化皮、镀层和其他涂层对凸焊的影响较小，但干净的表面仍能获得较稳定的质量。 凸焊的不足之处是需要冲制凸焊的附加工序；电极比较复杂；由于一次要焊多个焊点，需要使用高电极压力、高机械精度的大功率焊机。 由于凸焊有上述多种优点，因而获得了极广泛的应用。 凸焊电极、模具和夹具 一、电极材料 凸焊电极通常采用2类电极合金制造，因为这类电极合金在电导率、强度、硬度和耐热性等方面具有最好的综合性能。3类电极合金也能满足要求。 二、电极设计 凸焊电极有三种基本类型： 1）点焊用的圆形平头电极 2）大平头棒状电极 3）具有一组局部接触面的电极，即将电极在接触部位加工出凸起接触面，或将较硬的铜合金嵌块用钎焊或紧固方法固定于电极的接触部位。 标准点焊电极用于单点凸焊时。为了减轻工件表面压痕，电极接触面直径应不小于凸点直径的两倍。 大平头棒状电极用于局部位置的多点凸焊。例如加强垫圈的凸焊，一次可焊4-6点。这种电极的接触面必须足够大，要超过全部凸点的边界，超出量一般应相当于一个凸点的直径。这种电极一般可装在大功率点焊机上。 三、焊接模具和夹具 焊接模具用于保持和夹紧工件于适当位置，同时也用作电极，夹具是不导电的辅助定位装置。对于小工件，电极和定位夹具通常是一体的。横簧夹的作用是将螺栓固定于...
