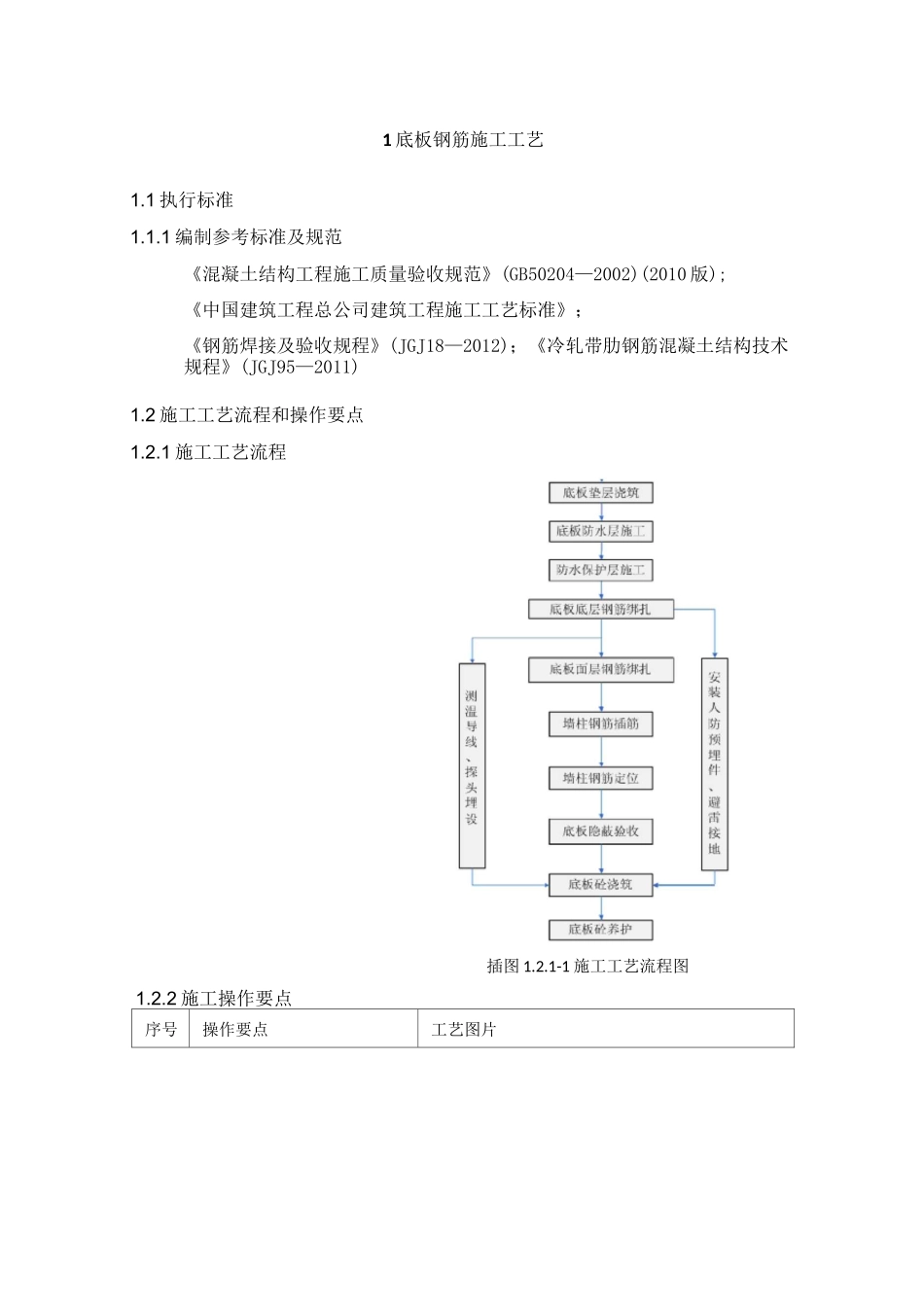

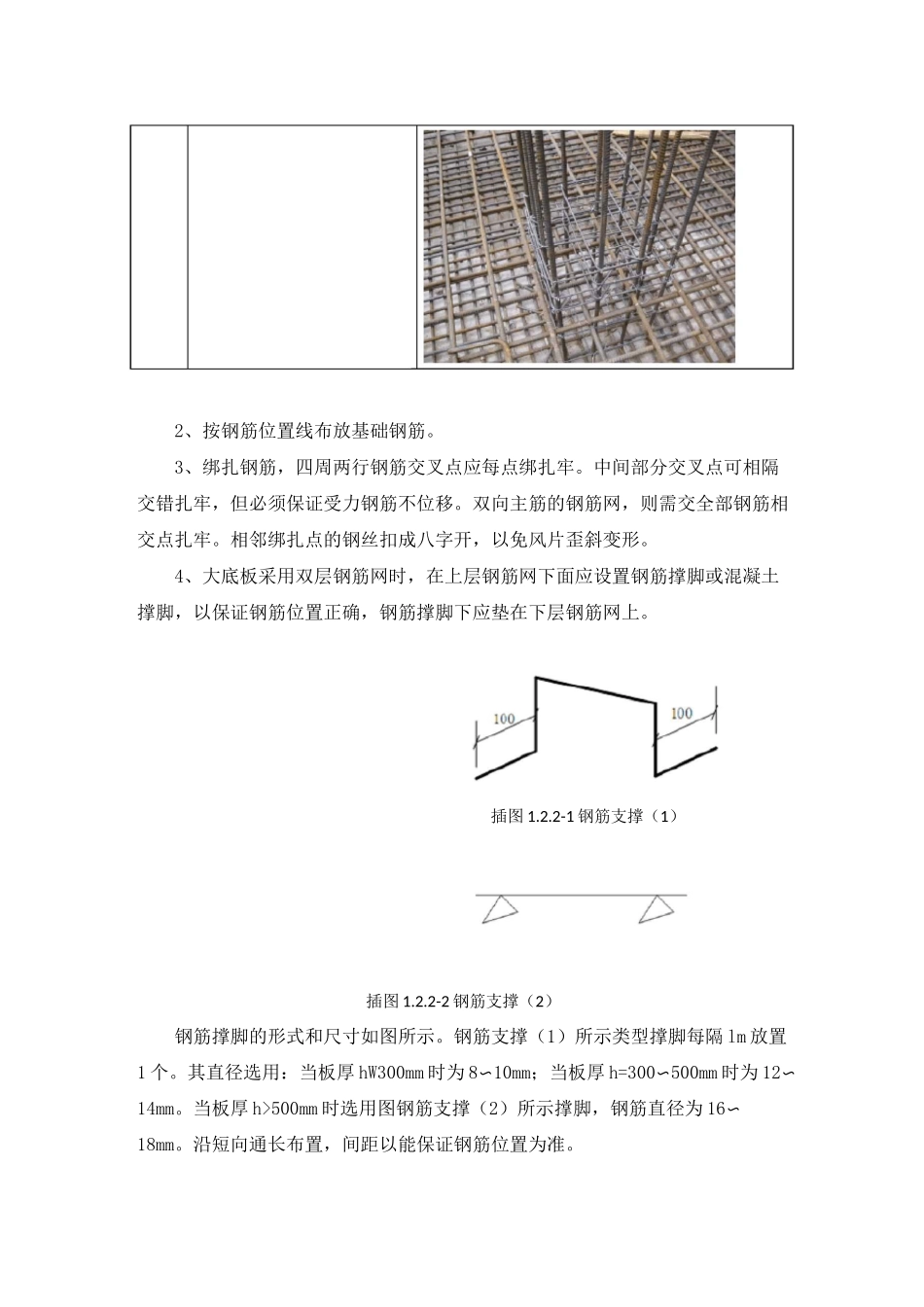

1 底板钢筋施工工艺1.1 执行标准1.1.1 编制参考标准及规范《混凝土结构工程施工质量验收规范》(GB50204—2002)(2010 版);《中国建筑工程总公司建筑工程施工工艺标准》；《钢筋焊接及验收规程》(JGJ18—2012)；《冷轧带肋钢筋混凝土结构技术规程》(JGJ95—2011)1.2 施工工艺流程和操作要点1.2.1 施工工艺流程插图 1.2.1-1 施工工艺流程图1.2.2 施工操作要点序号操作要点工艺图片123I44弹放钢筋位置放基础钢绑扎双层钢筋时安放支撑51、将基础垫层清扫干净，用石笔和墨斗在上面弹放钢筋位置线。墙柱钢筋插2、按钢筋位置线布放基础钢筋。3、绑扎钢筋，四周两行钢筋交叉点应每点绑扎牢。中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。双向主筋的钢筋网，则需交全部钢筋相交点扎牢。相邻绑扎点的钢丝扣成八字开，以免风片歪斜变形。4、大底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚，以保证钢筋位置正确，钢筋撑脚下应垫在下层钢筋网上。插图 1.2.2-1 钢筋支撑（1）插图 1.2.2-2 钢筋支撑（2）钢筋撑脚的形式和尺寸如图所示。钢筋支撑（1）所示类型撑脚每隔 lm 放置1 个。其直径选用：当板厚 hW300mm 时为 8〜10mm；当板厚 h=300〜500mm 时为 12〜14mm。当板厚 h>500mm 时选用图钢筋支撑（2）所示撑脚，钢筋直径为 16〜18mm。沿短向通长布置，间距以能保证钢筋位置为准。5、钢筋的弯钩应朝上，不要倒向一边；双钢筋网的上层钢筋弯钩应朝下。6、独立基础、为双向弯曲，其底面短向的钢筋应放在长向钢筋的上面。7、现浇柱与基础连用的插筋，其箍筋应比柱的箍筋小一个柱筋直径，以便连接。箍筋的位置一定要绑扎固定牢靠，以免造成柱轴线偏移。8、基础中纵向受力钢筋的混凝土保护层厚度不应小于 40mm,当无垫层时不应小于 700mm。9、钢筋的连接：1）钢筋连接的接头宜设置在受力较小处。接头末端至钢筋弯起点的距离不应小于钢筋直径的 10 倍；2）若采用绑扎搭接接头,则接头相纵向受力钢筋的绑扎接头宜相互错开；钢筋绑扎接送连接区段的长度为 1.3 倍搭接长度（LL）；凡搭接接头中点位于该区段的的搭接接头均属于同一连接区段；位于同一区段内的受拉钢筋搭接接头面积百分率为 25%；3）当钢筋的直才能 d>16mm 时，不宜采用绑扎接头；4）纵向受力的钢筋采用机械连接接头或焊接接头时，连接区段的长度为 35d（d为纵向受力钢筋的较大值）且不小于 50mm。同一连接区段内，纵向受力钢筋的接头...
